- 供货总量 : 不限
- 价格说明 : 议定
- 包装说明 : 不限
- 物流说明 : 货运及物流
- 交货说明 : 按订单
企业视频展播，请点击播放视频作者：安徽鹰冠金属制品有限责任公司

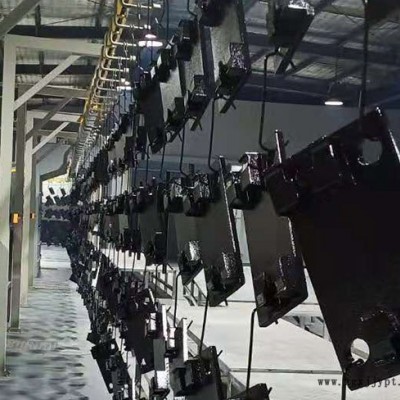

影响静电喷涂的因素——涂层厚度的影响因素
粉末粒度：粉末微粒的大小在很大程度上影响膜厚的极限值，粉末微粒尺寸增大，涂层膜厚的极限值随之增大，粉末粒度—般控制在80-200目。
喷粉量：涂膜厚度受喷粉量影响较大。静电喷涂初始阶段，喷粉量大则膜厚随之增大，喷涂后阶段，随喷粉量增大，粉末涂覆效率反而降低。一般喷粉量宜控制在70-lOOOg/min。
喷涂距离：喷涂距离是控制膜厚的重要工艺参数。喷涂距离增大，表面喷塑，膜厚减小，粉末涂覆效率降低。一般涂覆距离控制在100-250mm。
粉末静电喷涂作业的常见问题及解决方法
涂层色差
1、粉末颜料分布不均匀引起的色差。解决的方法是提高粉末质量，保证粉末的L、a、b相差不大而且正负统一。
2、固化温度不同引起的色差。解决方法是控制好设定温度和输送链速度，以保持工件固化温度和时间的一致性和稳定性。
3、涂层厚薄不均匀引起的色差。解决方法是调整好喷粉工艺参数和保证喷粉设备运行良好以确保涂层厚度均匀一致。
碳钢表面喷塑前预处理
（1）除油：轻微油污，可与除锈工艺合并一起进行酸洗处理；重度油污，采用低碱液除油脂。利用低碱对植物油的皂化反应，形成溶于水的皂化物达到除油脂的目的。低碱液除油脂的使用温度为常温～80，PH值为9～12， 处理时间 5～20min。
（2）除锈：所有的氧化皮、锈迹、锈皮、涂料痕迹等采用酸洗磷化方式处理。氧化及锈蚀严重的，应先做喷砂处理或用角磨机打磨，再进行酸洗磷化处理。
（3）酸洗磷化：酸洗是利用酸对氧化物溶解以及腐蚀产生氢气的机械剥离作用达到除锈和除氧化皮的目的。酸洗温度在常温～80，浓度10%～40%，在酸洗除锈除氧化皮槽液中，必须加入适量的缓蚀剂。
（4）保护:表面处理完毕后，应做好防护，避免人员抚摸和油污、灰尘等杂物的二次污染。
（5）预处理后检查:目测金属件表面无油污、污痕、灰尘、残存的漆膜或焊渣.清洗后的工件用白布或白纸揩拭，观察白布或白纸上留有的污迹。不留污迹为合格，留有污迹为不合格。
安徽鹰冠-经验丰富-马鞍山表面喷塑由安徽鹰冠金属制品有限责任公司提供。安徽鹰冠金属制品有限责任公司是一家从事“静电喷塑”的公司。自成立以来，我们坚持以“诚信为本，稳健经营”的方针，勇于参与市场的良性竞争，使“鹰冠”品牌拥有良好口碑。我们坚持“服务至上，用户至上”的原则，使安徽鹰冠在喷涂设备中赢得了客户的信任，树立了良好的企业形象。 特别说明：本信息的图片和资料仅供参考，欢迎联系我们索取准确的资料，谢谢！
