| 类型 | 高效 |
|---|---|
| 厂商 | 萍乡市金达莱化工填料有限公司 |
| 含量≥ | 100（％） |
| 材质 | PVC、PP/RPP/CPVC/PTFE等材质 |
| 产地 | 江西萍乡 |
| 厂家 | 萍乡金达莱 |
| 规格 | Dg16/25/38/50/76/100 |
| 颜色 | 白色 |
| 执行质量标准 | HG/T21556.2-95 |
| 含量 | 99 |
| 品牌 | 精填 |
| 加工定制 | 是 |
空分空冷塔塑料鲍尔环 增强聚丙烯鲍尔环填料 水冷塔聚丙烯塑料填料 精填牌萍乡金达莱
一、产品介绍
空分设备空冷塔水冷塔用塑料鲍尔环填料外形结构为圆柱体在环壁上开了许多窗孔，这种结构改善了汽液分布，充分利用了环的内表面使得填料塔内的气体和液体能够从窗孔自由通过，所以填料层内的气体和液体分布情况较之拉西环有较大的改善，尤其是填料环内表面容易被液体润湿，使得内表面得以充分利用。一般在同样的压降下，鲍尔环的处理能力较拉西环增加50%以上；在同样的处理量下，鲍尔环填料的压降仅为拉西环的一半。在各种介质中的使用温度为60-150℃。
聚丙稀又分普通聚丙烯（使用温度+80℃和增加了玻纤的增强型聚丙烯（使用温度+120>℃）二种。在空分设备中水冷塔可选用普通型聚丙稀鲍尔环填料；空冷塔在启动时，空压机如不设置未端冷却器，启动时的空气温度约为90℃，因此选择增强型鲍尔环填料或者大部分选择普通型聚丙稀鲍尔环填料，在填料底层约2m高应选择不锈钢鲍尔环填料，以防聚丙稀鲍尔环填料热变形抗压强度的降低。我公司供应的空分空冷塔水冷塔塑料鲍尔环填料主要优点：
（1）传质传热能力强。出空冷塔的空气温度与上段进塔冷水的温差可少于1℃，水冷塔的出水温度与进塔的污氮温度之间可产生4~5℃的负温差；
?（2）由于堆积空隙率达到94~95%，因此不易堵塞，不易选成造沫夹带，有利于变工况操作，空气量加大后，不易带水；
?（3）压降小，每米填料的阻力大约在10mm水柱左右；
?（4）空冷塔的用水量可下降30%；
?（5）可降低冷水机的制冷量。冬季可不开机，夏季制冷量可降低80%，为实现无冷水机的空气预冷系统成为可能；
?（7）相当低的密度（0.9kg/m3),导致终产品重量轻。
二、产品应用
塑料鲍尔环主要应用于在钢铁、石油、石化、煤制油、煤制烯烃等空分装置中的空冷塔和水冷塔中也广泛使用.在三十万吨合成氨脱碳塔中采用玻璃增强聚丙烯鲍尔环填料，可长期在109-118℃下使用.产品也用于石油、化工、煤化工、煤气、空分、环保等行业填料塔的各种分离、吸收、脱吸装置，常减压装置，合成氨脱碳、脱硫系统，乙笨分离，异辛烷/甲笨分离等，如某氟化盐厂制酸车间吸收塔使用聚丙烯鲍尔环填料代替木格栅填料，过去氟含量0.07-0.08g/m3,改造后平均氟含量为0.0435 g/m3 ，达到了规定排放标准。过去用4台75KW风机，现仅用一台100KW风机，大大节省了动力消耗，塔的吸收率也有所提高；还可以用于废水处理装置中洗涤空气中的H2S；
三、技术特性数据
塑料鲍尔环填料特性数据
| 规格 DN/mm | 堆积个数 n/m-3 | 堆积重 γρ/kg/m3 | 比表面积 α/m2/m3 | 空隙率 ε/% | 干填料因子 α/ε3/?m -1 |
| 16（米） | 177600 | 91 | 274 | 90 | 376 |
| 25（米） | 48300 | 85 | 213 | 91 | 285 |
| 38（米） | 15800 | 82 | 151 | 91 | 200 |
| 50（米） | 6300 | 60 | 100 | 92 | 130 |
| 50（井） | 6300 | 56 | 92．7 | 90．1 | 127 |
| 76（米） | 1930 | 62 | 72 | 92 | 92 |
| 100 | 850 | 50 | 67 | 95 | 78 |
| 注： 1） 表中所列塑料均为纯聚丙烯； 2）特性参数仅供参考，不作为验收依据。 3）井系指填料内筋形式为井形内筋，米系指内筋形式为米字形内筋。 | |||||
四、鲍尔环填料材质理化性能要求
塑料鲍尔环填料的几种材质及物理性能要求
| 材 质 性 能 | 聚 乙 烯 （PE） | 聚 丙 烯 （PP） | 玻璃纤维增强聚丙烯（RPP） | 聚氯乙烯（PVC） | 氯化聚氯乙烯（CPVC） | 聚偏氟乙烯（PVDF） | ||
| 密度， g/cm3 | 0.94～0.96 | 0.89～0.91 | 0.92～0.94 | 1.32～1.44 | 1.50～1.54 | 1.75～1.78 | ||
| 抗压 强度
| 环鞍板填料，N/mm | ≥?6.0 | ≥?6.5 | ≥7.0 | ≥6.0 | ≥8.0 | ≥10.0 | |
| 球形填料 N / 个 | ≥ 20 | |||||||
| 耐热变形温度，℃ | ≥?90 | ≥?100 | ≥?120 | ≥?60 | ≥90 | ≥150 | ||

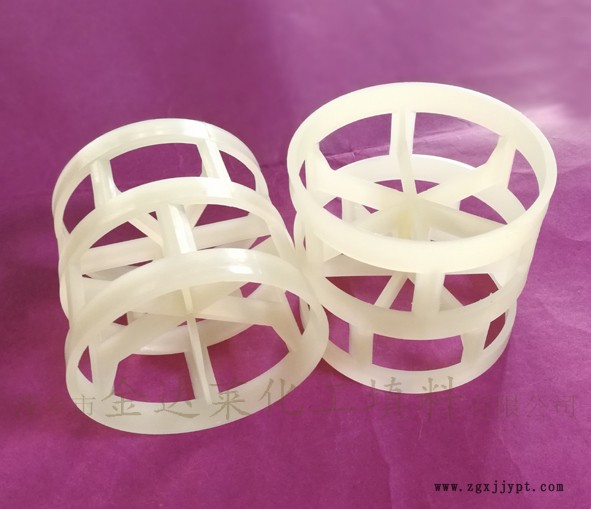

空分设备中水冷塔用聚丙烯鲍尔环填料
空冷塔用玻纤增强型聚丙烯鲍尔环填料
塑料编织袋包装的玻璃纤维增强型聚丙烯鲍尔环

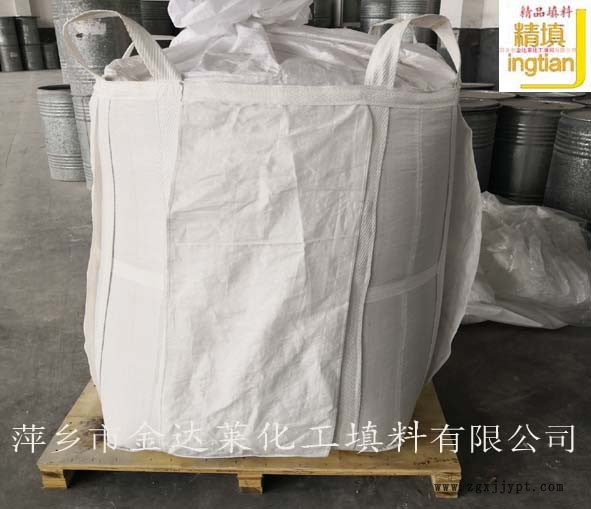

我公司用方袋包装的空分装置用塑料鲍尔环填料
我公司空分装置空冷塔和水冷塔塑料鲍尔环填料发货（发往河北某大型钢铁公司空分设备现场）
萍乡金达莱生产化工塔内件、油气处理三相分离器填料、油水分离填料、气液分离填料、TP板、瓷球、塑料、金属、陶瓷散堆填料和规整波纹填，以及分子筛、活性氧化铝、活性炭、硅胶、稀土瓷砂、陶粒滤料、微孔陶瓷过滤砖、板、管等化工设备用填料。产品用于炼油、冶金、煤气、制氧等行业的干燥塔、吸收塔、冷却塔、洗涤塔、再生塔中起支撑、覆盖、过滤、气液传质作用。我公司多年从事研究，开发塔内件产品、化工填料。现有规整及散堆两大系列共100多个品种。主要材质有金属类有：不锈钢、碳钢、纯钛、铝合金；塑料类有：PP、RPP、PVDF、CPVC、PVC、聚四氟乙稀、尼龙等；陶瓷类；塔内件产品有50多种。广泛应用于化工、化肥、烧碱、石化、电力、制药等行业，起到了增效、降耗的作用，使企业获得可观的综合经济效益。
具体产品如下：
塑料填料产品名称及应用范围： 塑料填料具有重量轻、耐热、耐化学腐蚀等特点，包括PP、PPH、PE、RPP、PPS、PVC、CPVC、ETFE、PVDF、PTFE等材料制成的塔填料，塑料填料具有空隙率大、压降和传质单元高度低、泛点高、汽液接触充分、传质效率高等特点。在各种介质中的使用温度为60-280℃，塑料填料广泛用于石油、化工、氯碱、煤气、环保等待业的填料塔中。塑料填料分为塑料散堆填料（多面空心球、花环、海尔环、阶梯环、鲍尔环、矩鞍环、异鞍环、共轭环、扁环、拉西环、雪花环、六棱形环、旋转环、五角环、锥形环、网环、十字球形环、浮球、液面覆盖球、菱形覆盖球等）和塑料孔板波纹填料、塑料丝网波纹填料。
金属填料：金属填料以碳钢、不锈钢及组合金等材料制成的塔填料。主要材质有碳钢、紫铜、铝、不锈钢201、304、304L、321、3165、316L、尿素级316L、双相不锈钢2205等。金属填料具有壁薄、耐冷热、空隙率大、通量大，压降低、阻力小、分离效果好、寿命长等优点，虽说一次性投资稍大，但能充分发挥设备的潜在力。金属填料适用于真空精馏塔，处理过敏性、易分解、易紧合、易结碳的物料。金属填料广泛用于石化、化肥、化工、环保等行业的填料塔中。金属填料分为金属散堆填料（鲍尔环、矩鞍环、阶梯环、共轭环、八四内弧环、扁环等）和金属规整填料（金属丝网波纹填料、金属孔板波纹填料、压延刺孔板波纹填料、金属网板波纹填料、HT 半管式规整填料）；
塔内件：化工塔内件驼峰支撑板、槽盘式气液分布器、液体再分布器、槽式液体分布器、管式分布器(排管式）、塑料格栅、卡子/垫片、支撑/格栅、栅板、多孔筛板、丝网除沫器、泡罩/泡罩塔板、浮阀（条形、F1、ADV浮阀)浮阀塔板、四氟格栅/分布器、支承液体分布器、液体再分布器、液体收集器、填料支撑板、折流板除雾器、压栅、龟甲网、喷头、喷嘴、折流板、捕雾器、径向侧导喷射塔盘、陶瓷过滤器、氨水过滤器等；
瓷球及支撑保护剂：用于石油化工、冶炼制酸等作为反应器中起覆盖、支撑、过滤及催化剂载体作用。瓷球包括：惰性瓷球、开孔瓷球、耐火瓷球、MH瓷球、活性瓷球、蓄热瓷球、环孔支撑剂、蜂窝陶瓷保护剂、车轮形保护剂、齿轮形保护剂等；
蓄热填料：蓄热填料蓄热填料包括蜂窝陶瓷蓄热体、蓄热球，凸凹沟槽开孔高效蓄热瓷球，耐火球。蓄热填料是蓄热燃烧器的关键部件，蓄热填料可广泛用于钢铁、机械、建材、石化、冶炼等行业的各种加热炉、钢包烘烤器、均热炉、裂解炉等窑炉中；
陶瓷填料：陶瓷填料具有优异的耐酸耐热性能，能耐除以外的各种无机酸、有机酸及有机溶剂的腐蚀，可在各种高、低温场合使用，应用范围十分广泛。陶瓷填料可用于化工、冶金、煤气、制氧等行业的干燥塔、吸收塔、冷却塔、洗涤塔、精馏塔、常压塔、合成塔、催化塔、再生塔等。陶瓷填料分为陶瓷散堆填料（拉西环、鲍尔环、阶梯环、十字环、矩鞍环、异鞍环、共轭环、低环、全瓷规整填料、三Y环、连环、扁环等）和陶瓷波纹规整填料、轻瓷强化瓷规整波纹填料；
◎环保滤料：环保滤料用于各行业中废水、废气的净化处理。环保滤料包括陶粒滤料，稀土过滤瓷砂，微孔陶瓷过滤板，微孔陶瓷过滤管。
