304不锈钢驼峰支承板 金属驼峰支撑板 316L驼峰支撑 塑料PP聚丙烯 RPP驼峰支承 澳荣牌塔内件

     产品介绍：

  304不锈钢驼峰支承板全称为梁型气体喷射式填料支撑板。驼峰支承板是目前好的散堆填料支承之一.由若干条支承梁元件组装而成，形状及结构见图。我公司生产的驼峰支撑板除304材质外，还可生产321、316、316L等材质的金属驼峰式填料支撑板。

304材质驼峰支承板每条梁的宽度为290mm，高为250-300mm；各条梁底面间用定距凸台保持10mm左右的间隙供向下排液；梁上供气体喷出的用钢板冲压成型的长条形侧孔孔尺寸应不使10mm填料漏下为宜；能从人孔进入塔内。支承板由多块梁型支承板拼装而成，为可拆结构.

    产品优点：304材质驼峰支承板主要好处有：①自由截面率接近甚至超过99.99%（这里的自由截面率为支承板平面展开图上的自由面积与塔横截面之百分比）；②为汽液两相提供不同的通道，从而避免了其间的流动干扰，即使在很高的气、液负荷下操作压降也很小；③气、液两相流体通量大，大于其它任何类型支承板；④除支承填料层外，还对气、液两相流体进行了均匀分布，从而保证了高效塔填料发挥出较高的传质效率；⑤梁式结构刚性好，易于分块和安装，特别适于大塔。基于以上优点，梁型气体喷射型支承板正获得越来越多的应用。

          应用性能：304材质驼峰支承板液体通量可达200m3/ m2.h,压降为69Pa.适用于25mm以上的各种散装填料,因此侧孔宽度以25mm填料不致漏出为度.对于更小的填料,可在驼峰上覆盖一层小尺寸的钢板网.其材质可以是各种金属、塑料和陶瓷。塔径超过3米的大塔，中间要加工字梁支承以加强刚度。工字梁与焊在塔壁上的支座固定.

   安装要求：304材质驼峰支承板安装前应清除其表面的油污、铁锈；主支承梁的装配定位：梁中心线应通过塔体在该处的横截面中心，其偏差不得超过±2mm；主支承梁安装后，其上表面与支承圈上表面应在同一水平面上，该水平度偏差应小于等于2mm.

   材质适用温度：对于不锈钢支承板，使用温度为300℃以下。

   产品应用范围：驼峰支撑板应用于填料吸收塔、洗涤塔、蒸馏塔等。如30万吨合成氨/年装置中CO2填料吸收塔、溶剂再生塔均采用驼峰支撑板。针对承重、耐温和介质腐蚀性等条件，该支承板可分别用金属、塑料（或树脂）、驼峰支撑是目前用于颗粒填料的性能优，应用广的大塔支承，广泛应用于炼油、化工、化肥、乙烯和制氧等领域，已应用的**大直径达10m以上。此外，还有钟罩型支承，波纹板网支承和格栅式支承等。

萍乡金达莱填料厂建议您：如果您现在正在考虑用哪种支撑支撑散堆填料的话**建议用驼峰支承，效果是好的，填料不会掉下去。如果是支撑其它的东西**用普通型的支承，普通支承本厂也生产的。详情见普通支撑介绍。

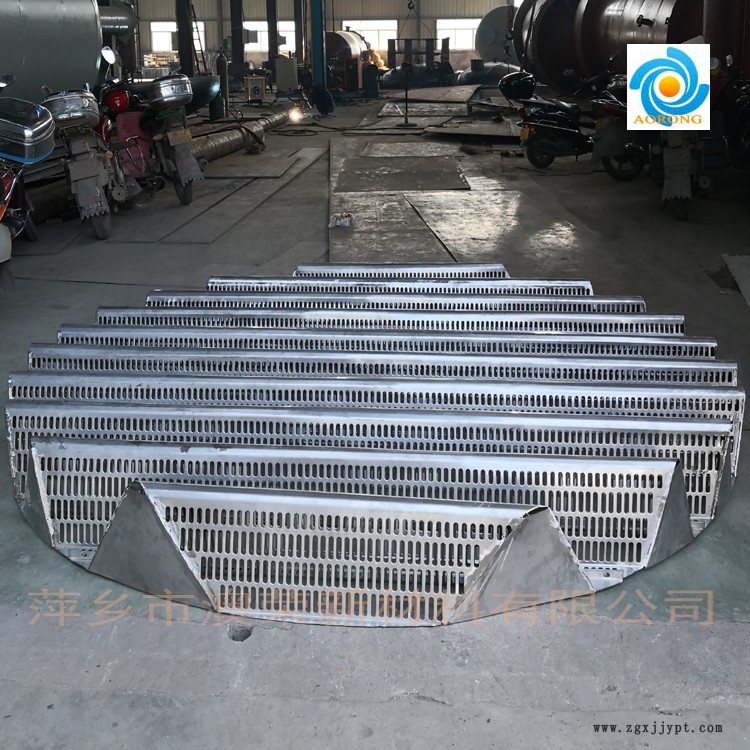

 304材质驼峰式填料支撑板

316L材质驼峰式填料支撑板

我公司加工发的碳钢Q-245金属驼峰支撑板

 我公司加工的几种不锈钢驼峰支撑的形式（第四种为拱形悬挂式驼峰支撑：既当气全分布用，又作为支撑栅板用）

我公司加工好的增强聚丙烯驼峰支撑板

公司产品品种独特、质量优良、价格适中、交货及时、服务**。以优于国内、国际标准的厂控标准，满足顾客对产品实物质量的期望和要求。所有产品由非金属材料和设备质量监测中心检验认证。公司所生产产品经质量技术监督局近三年连续抽样检测均合格。产品应用遍及全国五百多家用户，一致获得客户高度认可。

萍乡市澳荣新材料有限公司是生产304不锈钢驼峰支承板 金属驼峰支撑板 316L驼峰支撑 塑料PP聚丙烯 RPP驼峰支承 澳荣牌塔内件厂家，公司不锈钢驼峰支撑板价格实惠，同时可生产陶瓷、塑料、金属三种材质散堆填料和规整波纹填料，各种瓷球，活性氧化铝、分子筛、油气处理用聚结填料、汽液分离填料、波纹板填料及内构件、稀土瓷砂滤料、微孔陶瓷过滤砖板管等环保过滤材料、催化剂、活性炭、化工塔内件等。面向二十一世纪，公司将继续奉行“树立**意识，提供**填料”的宗旨，顾客的需求**是我们奋斗的方向；客户的满意**是我们工作的目标。

我公司技术负责人胡建凌起草了陶瓷矩鞍环填料执行标准《陶瓷塔填料技术条件》（GB/T18749-2008），以及《工业瓷球-开孔瓷球》（HG/T3683.3-2000）、《塑料塔填料技术条件》（HG/T3986-2007）、《工业活性氧化铝》（HG/T3927-2007）、《化工陶瓷环孔支撑剂》（HG/T4369-2012）等。
