一、产品介绍

316L不锈钢驼峰支承撑板因其优异的耐腐蚀性在化工行业有着广泛的应用，316L不锈钢是属于18-8型奥氏体不锈钢的衍生钢种，添加有2～3%的Mo元素。在316L的Mo含量使得该钢种拥有优异的抗点蚀能力，可以安全的应用于含Cl－等卤素离子环境。由于316L主要应用的是其化学性能，钢厂对316L的表面检查要求稍低（相对304），对表面要求较高的客户要加强表面检查力度。

我公司除生产316L材质的不锈钢驼峰支承撑板外，还生产304、321、2205、耐盐酸的哈氏合金等不锈钢驼峰支撑，还生产塑料PP聚丙烯、RPP增强聚丙烯、CPVC、PVDF等材质的耐温、耐化学腐蚀的价格实惠的塑料驼峰支承板。

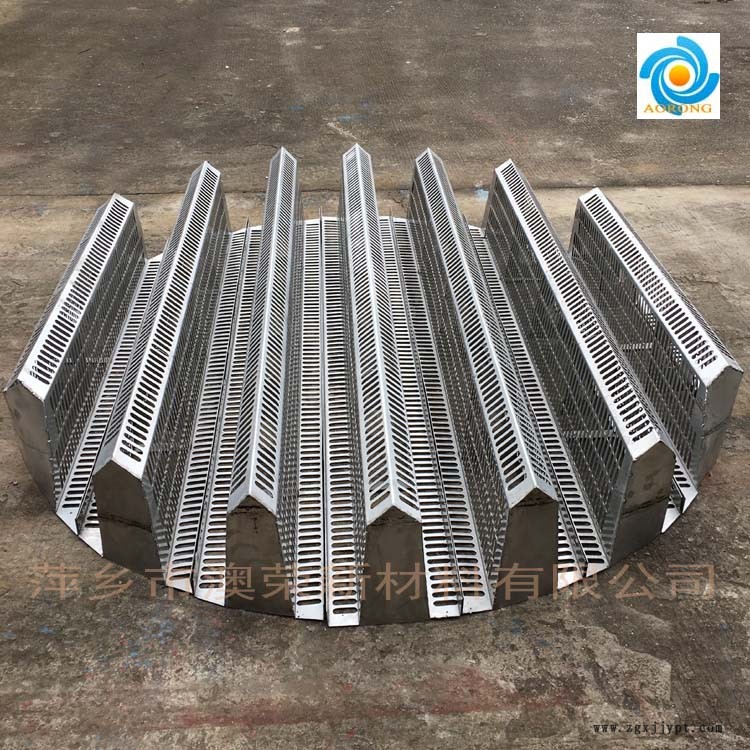

我公司生产的各种形式的驼峰支撑板

316L不锈钢驼峰支撑板用于填料吸收塔、洗涤塔、蒸馏塔等。如30万吨合成氨/年装置中CO2填料吸收塔、溶剂再生塔均采用驼峰支撑板。目前应用于颗粒填料如不锈钢钢鲍尔环填料塔优，产品广泛应用于炼油、化工、化肥、乙烯和制氧等领域，已应用的大直径达10m以上。

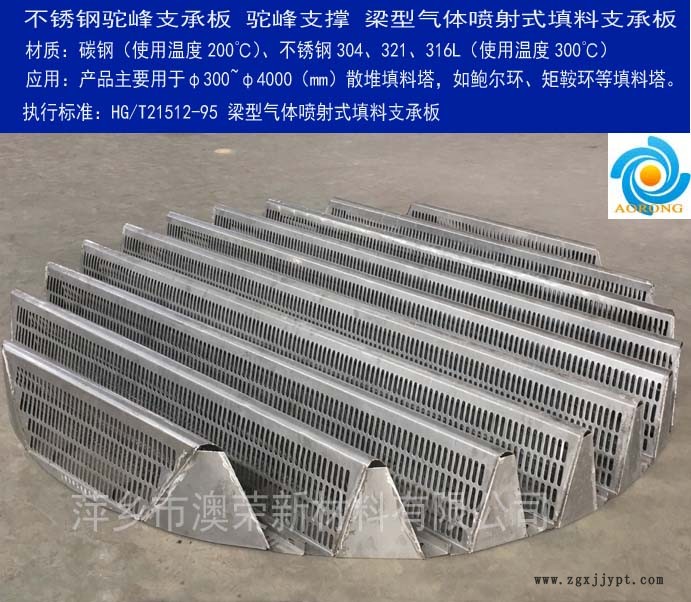

 316L不锈钢驼峰支撑板简称驼峰支撑,全称为梁型气体喷射式填料支撑板，产品可根据塔径大小由一定单元开孔波纹组合而成的综合性能优良的散堆填料支承板。产品若干条支承梁元件组装而成。其立体结构的支承板，有利于加大开孔面积，使开孔面积在99.9%左右，开孔面积的原则是开孔率必须大于填料层的孔隙率，否则支撑板构成“瓶劲”区，使塔负荷降低，开孔面积与结构、材质、塔径有关，一般占塔截面的70~99.9%，对于不锈钢金属驼峰支撑板应选99.8%。

二、结构特点：

1) 梁型气体喷射式填料支承板刚性好，允许载荷大，能可靠地支撑加于其上的各种压力;

2)填料颗粒或碎片不易堵塞孔口,对于小于DN25的填料可在支承板上先整砌一层30mm高的填料，再堆入小填料；

3）质量轻、节省材料。

4）单体组合式结构，便于从入孔安装。

三、使用性能：

316L不锈钢驼峰支撑板液体通量可达200m3/ m2.h,大压降为69Pa.适用于25mm以上的各种散装填料,因此侧孔宽度以25mm填料不致漏出为度.对于更小的填料,可在支撑板上先整一层300mm高的稍大些的填料，再堆小于25mm的填料，也可在驼峰上覆盖一层小尺寸的钢板网。塔径超过3米的大塔，中间要加工字梁支承以加强刚度。工字梁与焊在塔壁上的支座固定.

    萍乡澳荣新材料建议您：如果您现在正在考虑用哪种支撑支撑散堆填料的话就建议用驼峰支承，效果是好的，填料不会掉下去。如果是支撑其它的东西就用普通型的支承，普通支承本厂也生产的。详情见普通支撑介绍。

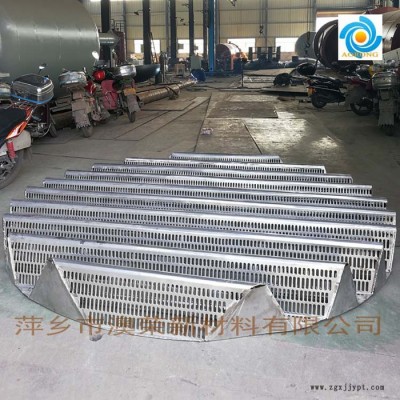

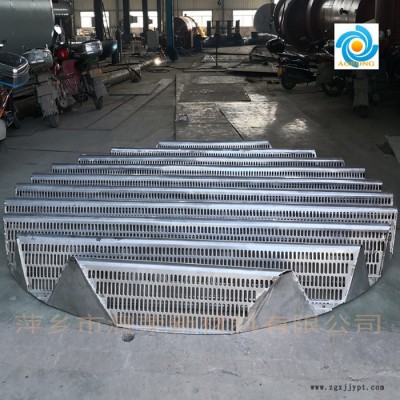

 316L不锈钢驼峰支撑板

不锈钢304驼峰支撑板（按设计院图纸生产加工）

我公司生产的增强聚丙烯RPP塑料驼峰支承板

CPVC氯化聚氯乙烯塑料驼峰支撑板

拱形倒挂式驼峰支撑

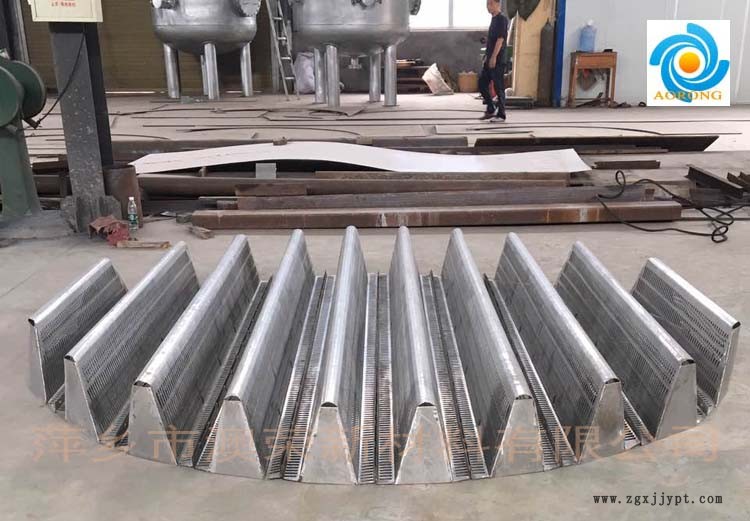

我公司驼峰支承撑板生产现场

我厂多年从事研究，开发塔内件产品、化工填料。现有规整及散堆两大系列共100多个品种。主要

材质有金属类有：不锈钢、碳钢、纯钛、铝合金；塑料类有：PP、RPP、PVDF、CPVC、PVC、聚四氟乙稀、尼龙等；陶瓷类；塔内件产品有50多种。广泛应用于化工、化肥、烧碱、石化、电力、制药等行业，起到了增效、降耗的作用，使企业获得可观的综合经济效益。

我厂一贯奉行质量是企业的生命，用户是我们的上帝的精神，先后与国内10多家化工科研单位设计院签定长年技术合作协议，并聘用技术管理人才，从产品开生产、检测及售后服务，使用信息反回等一整套严密的管理体系，企业在已通过ISO9001国际认证，企业先后被评为市级重合同，守信用单位。

 化工填料产品明细如下：

金属填料：鲍尔环、阶梯环、拉西环、矩鞍环、共轭环、双层共轭环/超级拉西环、英特洛克斯、扁环/梅花扁环、八四内弧环、蝴蝶环；孔板波纹填料、丝网波纹填料、刺孔波纹填料、网孔波纹填料、金属斜管（蜂窝）填料等。

塑料填料：鲍尔环、花环(无边/带刺/阻燃型/雪花环）、海尔环、多面空心球、拉西环、矩鞍环、异鞍环、阶梯环（短阶梯环）、共轭环、扁环、高流环、十字球形环、拉鲁环、空心浮球、环保球、网笼球、覆盖球（实心，带边）、兴星环、八四内弧环；孔板波纹填料、蜂窝斜管、淋水填料等。

四氟填料：鲍尔环、拉西环（冲孔及波纹拉西环）、阶梯环；孔板波纹填料。

陶瓷填料：鲍尔环、阶梯环、拉西环、十字隔板环、共轭环、矩鞍环、异鞍环、三丫环、低环、梅花环；陶瓷规整波纹填料。

其它产品：轻瓷、全瓷组合环填料、蜂窝陶瓷、微孔陶瓷过滤砖/板/管、稀土瓷砂、陶粒滤料、耐酸砖/板、耐酸耐温砖/板、惰性氧化铝球、活性氧化铝球、开孔瓷球、波萝瓷球、耐火瓷球、蓄热瓷球、耐磨瓷球、分子筛等。

我公司生产的塔内件产品明细如下：

拱形倒挂式驼峰支撑、槽盘气液分布器、槽式液体分布器、管式分布器(排管式）、驼峰支撑、塑料格栅、卡子/垫片、驼峰支撑、支撑/格栅、栅板、多孔筛板、丝网除沫器、泡罩/泡罩塔板、浮阀（条形、F1、ADV浮阀)浮阀塔板、四氟格栅/分布器、支承液体分布器、液体再分布器、液体收集器、填料支撑板、折流板除雾器、压栅、龟甲网、喷头、喷嘴、折流板、捕雾器、径向侧导喷射塔盘、陶瓷过滤器、氨水过滤器等。

 我厂可按客户需求生产各种产品，并提供设计、制造、指导安装一条龙服务。
