| 厂家(产地) | 百富 |
|---|---|
| 牌号 | BF118WT |
| 加工级别 | 注塑级 |
| 特性级别 | 耐高温 |
| 销售方式 | 自产自销 |

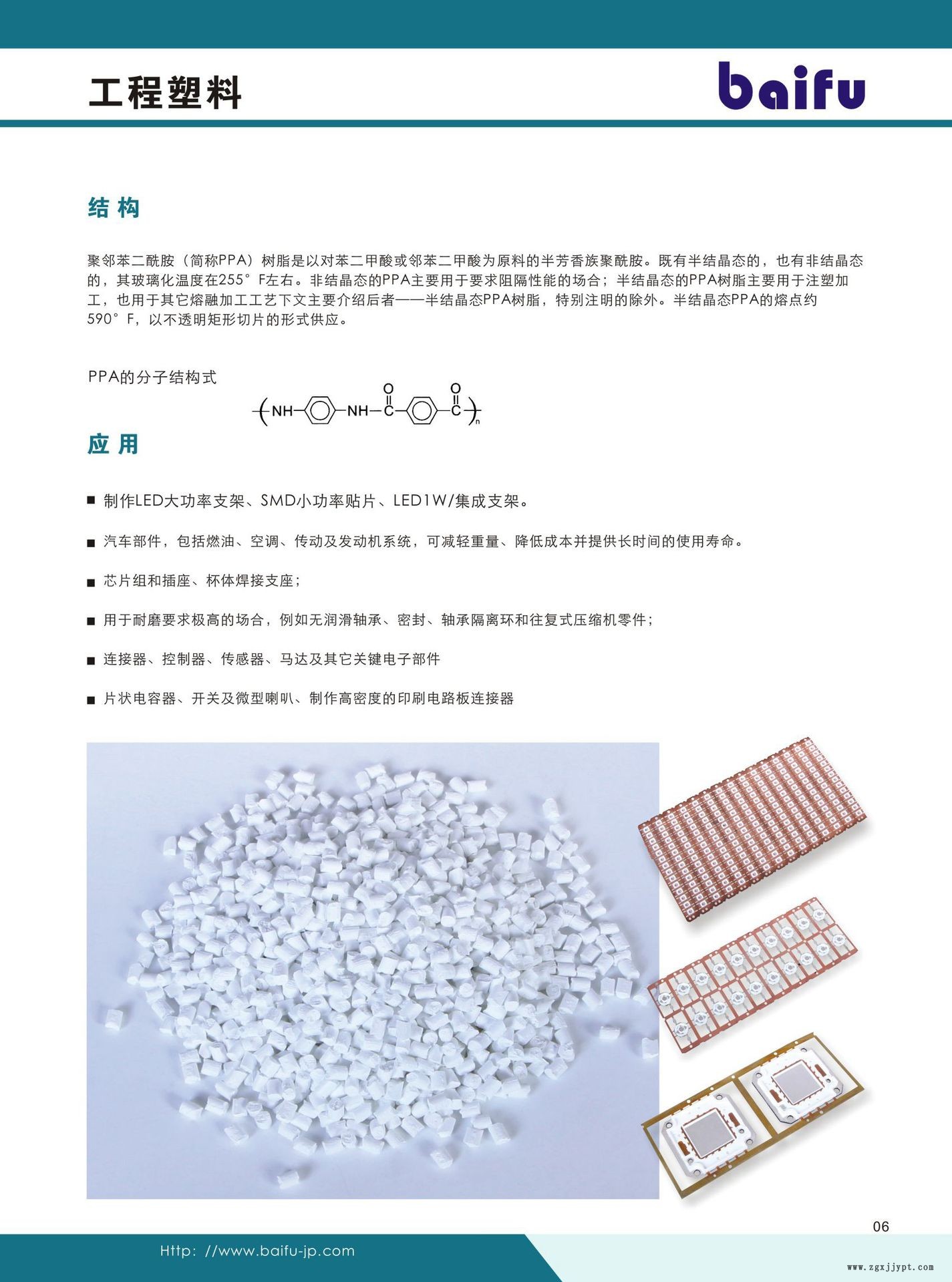

作为为珠三角LED改性塑料行业（包括有PA9T/PPA/PC）的**，百富经验丰富，技术成熟，品质保证，我们不仅拥有一批塑胶原料研发生产的专业工程技术人员；同时在LED支架冲压、注塑调机、模具研究；支架设计、生产、封装的LED生产中拥有多年经验的工程师与技术顾问。对于客户任何关于LED支架，贴片方面生产研发的疑问都能提供及时的技术援助！
我们研发生产的LED支架用塑料PA9T PPA系列性能稳定，白度好，耐黄变，二次收缩小，压边测试结果**，成型密封性好，红墨水无法穿透。用于生产集成大功率支架品质**，得到了广大客户的认可。
同时我司可提供ROHS、SGS、MSDS、UL、环保协议，品质协议等相关文件及协议.为客户排解后顾之忧！
百富生产能力强且库存量足，供货稳定，价格公道，是LED支架，SMD贴片冲量厂家的**！
材料名称 | PPA | 材料牌号 | PPA系列 |
干燥温度 | 120℃ | 干燥时间 | 3～4h |
料筒成型温度范围 | |||
射嘴：295℃-300℃（根据机床和产品结构调整） | |||
一段：300℃-320℃（根据机床和产品结构调整） | |||
二段：310℃-320℃（根据机床和产品结构调整） | |||
三段：290℃-310℃（根据机床和产品结构调整） | |||
基本工艺参数条件 | |||
注射压力 | 80～150Mpa | 保压压力 | 50～100 Mpa |
注射速度 | 中速 | 注射时间 | 3～8s |
模具温度 | 65～93℃ | 冷却时间 | 5～15s |

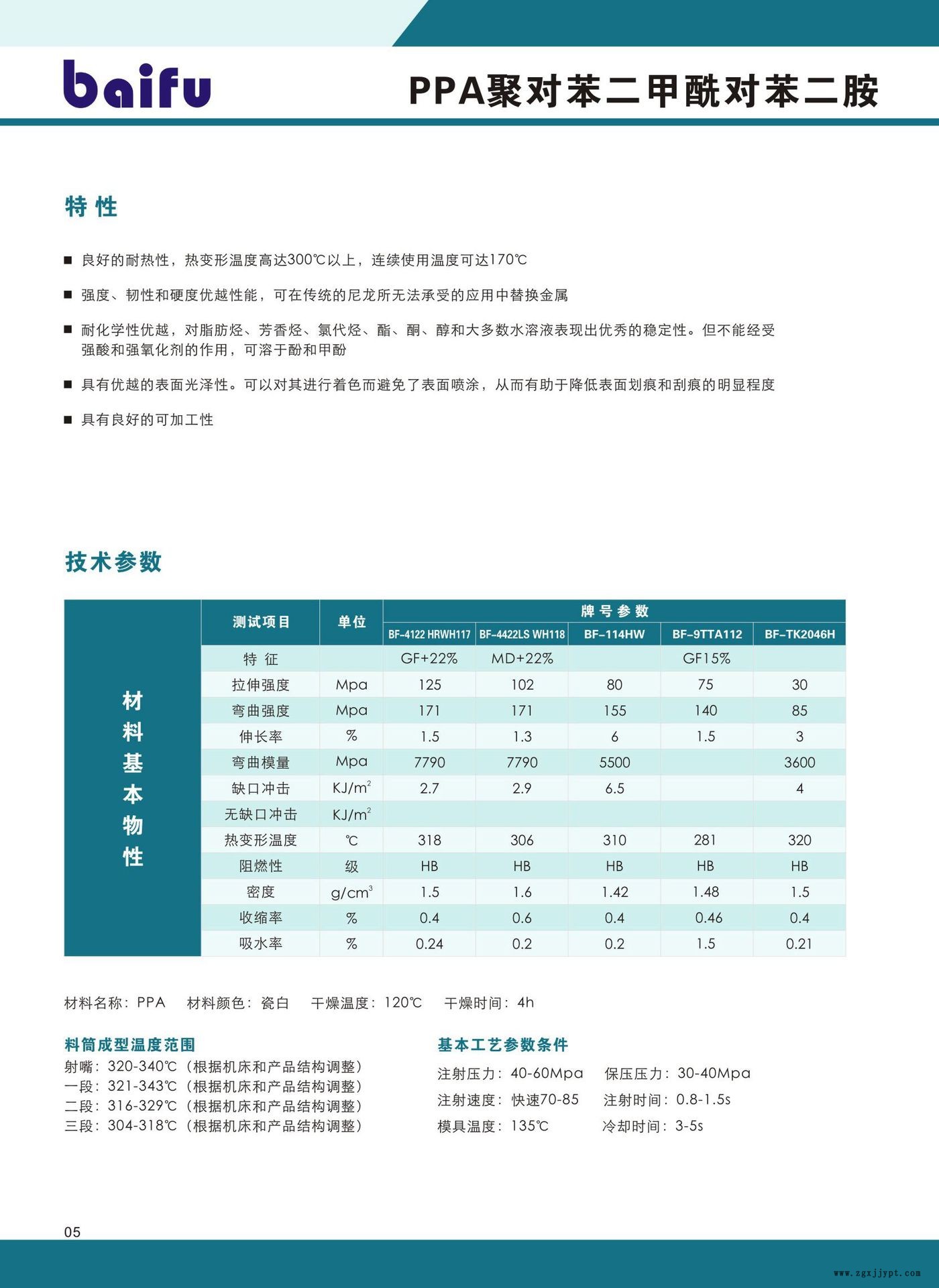

测试项目 | 测试标准 | 单位 | 牌号参数 | ||||
BF 112 | BF 114 | BF 117 | BF 118 |
BF 678
| |||
特性 |
|
|
|
|
|
|
|
相对密度 | D792 | g/ cm? | 1.37 | 1.35 | 1.50 | 1.60 | 1.59 |
成型收缩率 | D955 | ％ | 0.2 | 0.31 | 0.4 | 0.5 | 0.4 |
平行成型收缩率 | D955 | ％ | 0.8 | 0.82 | 0.6 | 0.6 | 0.6 |
拉伸强度 | D638 | Mpa | 160 | 87 | 125 | 102 | 104 |
断裂伸长率 | D638 | ％ | 4.0 | 108 | 1.5 | 1.3 | 1.2 |
弯曲强度 | D790 | Mpa | 205 | 140 | 170 | 166 | 165 |
弯曲模量 | D790 | Mpa | 8500 | 7500 | 7900 | 7700 | 8100 |
缺口冲击强度 | D256 | j/m | 110 | 32 | 25 | 29 | 18 |
熔点 | D789 | ℃ | 306 | 330 | 321 | 324 | 323 |
玻璃转化温度DSC | D648 | ℃ | 125 | 180 | 125 | 125 | 125 |
热变形温度（1.82mMPa） | D648 | ℃ | 310 | 300 | 295 | 255 | 300 |
阻燃等级UL-94 | UL94 |
| HB | HB | HB | HB | HB |
