| 直径 | 标准 |
|---|---|
| 特殊功能 | 弹性好 |
| 产品规格 | 齐全 |
| 壁厚 | 标准 |
| 材质 | 不锈钢 |
| 产地 | 河北宇通 |
| 等级 | 一级 |
| 类别 | 补偿器 |
| 执行质量标准 | 国标 |
| 分类 | 不锈钢管件 |
| 品牌 | 宇通 |
| 型号 | 多种 |
| 加工定制 | 否 |

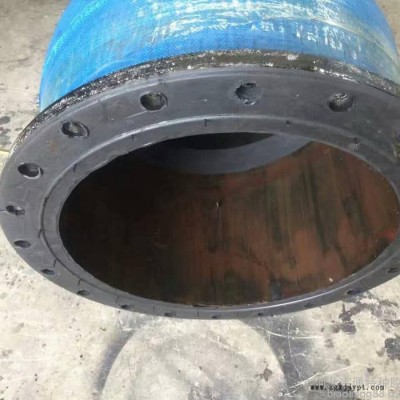

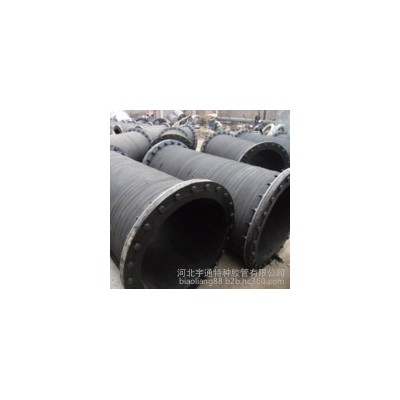

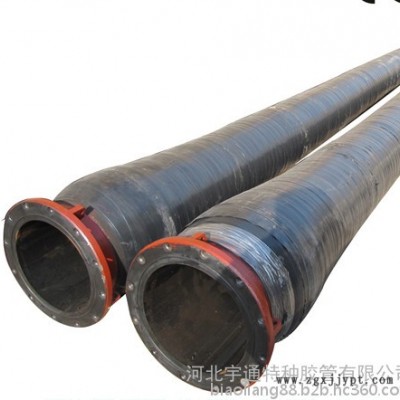

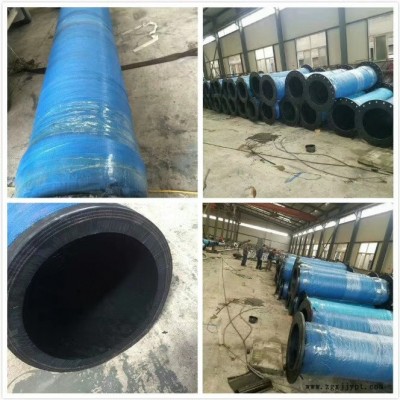

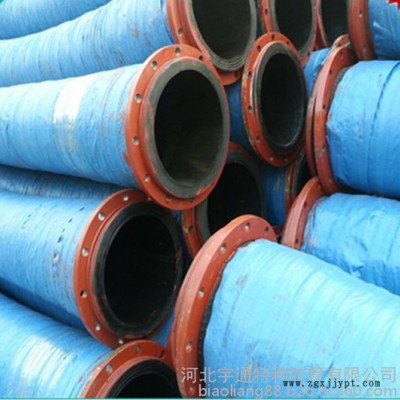

泥浆胶管，耐磨胶管，大口径泥浆胶管，大口径耐磨胶管
结构：黑色光滑抗静电耐磨合成橡胶内层、多层 耐磨胶布增强层、耐磨外胶层。
特点：胶管具有内、外径公差小、高耐磨、耐候 等性能；该产品由抗静电橡胶制成，能完全地取出静电。
用途：用于输送颗粒或粉末，如泥沙、沙石，硅 沙或其他磨损性材料。
温度范围：-40℃-120℃
| 内径 | 外径 | 工作压力 | 爆破压力 | 重量 | 长度 | 弯曲半径 | ||
| Mm | Inch | Mm | Inch | Bar | Bar | Kg/m | m | mm |
| 6 | 1/4 | 12 | 1/2 | 10-40 | 40-160 | 0.23 | 100 | 108 |
| 8 | 5/16 | 17 | 3/5 | 10-40 | 40-160 | 0.28 | 100 | 132 |
| 10 | 3/8 | 20 | 4/5 | 10-40 | 40-160 | 0.37 | 100 | 144 |
| 13 | 1/2 | 28 | 1-1/10 | 10-40 | 40-160 | 0.48 | 100 | 192 |
| 16 | 5/8 | 32 | 1-1/4 | 10-40 | 40-160 | 0.59 | 100 | 216 |
| 19 | 3/4 | 36 | 1-2/5 | 10-40 | 40-160 | 0.71 | 100 | 240 |
| 22 | 7/8 | 41 | 1-3/5 | 10-40 | 40-160 | 0.82 | 100 | 252 |
| 25 | 1 | 38 | 1-1/2 | 10-40 | 40-160 | 0.94 | 100 | 312 |
| 32 | 1-1/4 | 47 | 1-4/5 | 10-40 | 40-160 | 1.21 | 100 | 384 |
| 38 | 1-1/2 | 55 | 2-1/5 | 10-40 | 40-160 | 1.65 | 50 | 456 |
| 51 | 2 | 72 | 2-4/5 | 10-40 | 40-160 | 2.88 | 50 | 612 |
| 63.5 | 2-1/2 | 86 | 3-2/5 | 10-40 | 40-160 | 3.45 | 20 | 756 |
| 76 | 3 | 101 | 4 | 10-40 | 40-160 | 3.40 | 20 | 912 |
| 102 | 4 | 130 | 1-1/10 | 10-40 | 40-160 | 4.38 | 20 | 1224 |
| 108 | 4-1/4 | 132 | 5-1/5 | 10-40 | 40-160 | 4.75 | 20 | 1320 |
| 115 | 4-1/2 | 146 | 5-7/10 | 10-40 | 40-160 | 5.06 | 20 | 1440 |
| 127 | 5 | 160 | 6-3/10 | 10-40 | 40-160 | 5.60 | 20 | 1800 |
| 150 | 6 | 187 | 7-2/5 | 10-40 | 40-160 | 6.62 | 20 | 1920 |
| 200 | 8 | 242 | 9-1/2 | 10-40 | 40-160 | 8.83 | 20 | 2160 |
| 250 | 10 | 302 | 11-9/10 | 10-40 | 40-160 | 11.02 | 20 | 2520 |
| 300 | 12 | 358 | 14-1/10 | 10-40 | 40-160 | 13.23 | 20 | 3000 |
一，超高压金属软管
具有耐腐蚀、耐高压、柔软性好、外形美观、安全可靠等优点。根据实际压力的不同可考虑需要钢带或多次网套。
1.如果压力在正常范围内：
使用单层网套，降低成本
2.如果压力超出相同管体所能承受压力的1-3倍：
考虑使用多层网套。
3,如果压力超出相同管体所能承受压力的5倍或超出5倍。
考虑使用多层钢带。

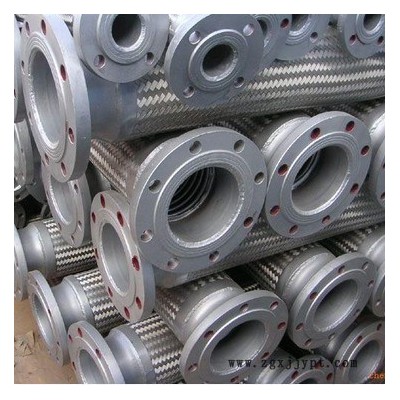

二，超高压金属软管介绍：
结构：松套法兰,带直管焊接式钢带网套波纹管
特点： 抗震性能好,网套防护性强
通径：DN6～DN2000
材料：
（1）波纹管：不锈钢304、316L、321等
（2）法兰、接管：碳钢、不锈钢304、316L、321等
（3）网套：不锈钢304、316L、321等
法兰标准：国标GB、美标ANSI、日标JIS、德标DIN等
产品特点：金属软管耐腐蚀、耐高温、耐低温（-196℃～+550℃）重量轻、体积小、柔软性好，广泛用于石油、化工、冶金、电力、水处理、环保、造纸、建筑等行业。

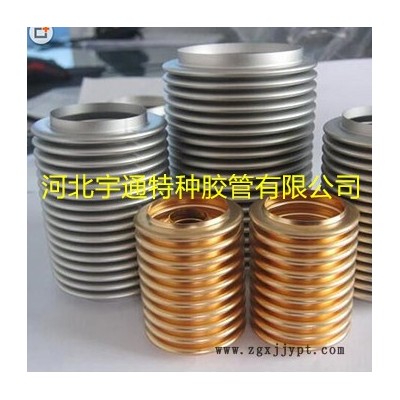

三，超高压金属软管波纹管分类：
不锈钢耐压金属软管使用的波纹管有两种，一种是螺旋形波纹管；另一种是环形波纹管。
螺旋形波纹管：螺旋形波纹管是波纹呈螺旋状排布的管形壳体，在相邻的两波纹之间有一个螺旋升角，所有的波纹都可通过一条螺旋线连接起来。
环形波纹管：环形波纹管是波纹呈闭合圆环状的管形壳体，波与波之间由圆环波纹串联而成。环形波纹管由无缝管材或焊接管材加工成形。受加工方式制约，较之螺旋形波纹管，其单管长度通常较短。环形波纹管的优点是弹性好、刚度小。
四、 超高压金属软管代号示例
五，超高压金属软管应用：
不锈钢耐压金属软管采用奥氏体不锈钢材料或按用户要求的材料制造，具有优良的柔软性，耐蚀性，耐高温性（－235℃～＋500℃)，耐高压性（为32MPa），在管路中可对任何方向进行连接，用以温度补偿和吸收振动、降低噪声、改变介质输送方向、消除管道间或管道与设备间的机械位移等，双法兰金属波纹软管对有位移、振动的各种泵、阀等的柔性接头尤为适用。
实物图片
