山东青岛40万吨/年聚氯乙烯搬迁项目 WCB水流指示器有现货
产品: 浏览次数:580山东青岛40万吨/年聚氯乙烯搬迁项目 WCB水流指示器有现货
品牌: 北京景辰
产地: 北京
标准: 国标
单价: 153.00元/台
最小起订量:
供货总量: 59418 台
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2021-11-06 17:32

详细信息
产地 北京
标准 国标
材质 碳钢 不锈钢
产品别名 窥视镜
公称通径 15-300mm
公称直径 DN15-300
类型 直通式
连接形式 法兰
流动方向 单向
名称 叶轮视镜 水流指示器
驱动方式
设定流量 根据产品具体使用工况确定
适用范围 阀门
适用介质
形态 直通式
用途 观察管道中液体、气体等介质流动及反应情况
驱动能源
零部件及配件 阀体
压力环境 常压
品牌 北京景辰
型号 SJ-YL
加工定制
使用温度范围 -20/200℃
外形尺寸(长x宽x高) 根据产品具体参数确定

一、叶轮视镜产品概述

??叶轮视镜是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。北京景辰时代石化设备有限公司专业生产PVC/PP呼吸阀、PVC/PP篮式过滤器、PVC/PP视镜视盅、PVC/PP-Y型过滤器等设备。方便的话可以加QQ 486243690或者微信 bjcfmc。直通叶轮视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。直通视镜安装尺寸小,驱动力矩小,操作简单方便,视镜在大中口径、中低压力的使用领域,它是****的视镜形式。

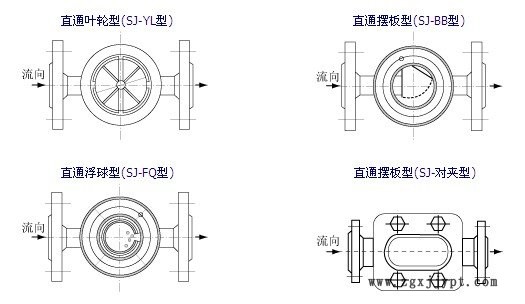

二、直通叶轮视镜综合参数

型号 SJ-ZT 螺栓螺母 304 316L
规格 DN15~DN300 连接方式 螺纹 法兰 卡箍
主体材质

碳钢 304 304L 316 316L

工作温度 石英:-30~800℃
碳钢衬氟 玻璃钢 FRPP 硅硼:-30~250℃
视窗材质 硼硅玻璃 石英玻璃 公称压力 0.6~4.0Mpa 150~300LB
急变温度 60℃ 法兰标准 GB HG JIS ANSI DIN
密封垫片 NBR 金属石墨 PTFE 制造标准 HGJ502-501-86

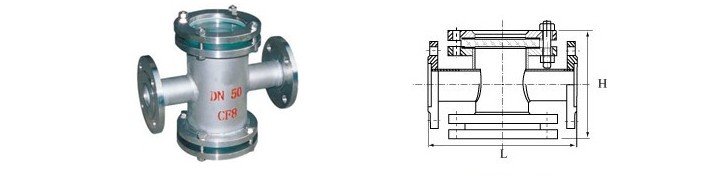

规格 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150
L 200 260 260 320 320 360 360 440 440
H 180 226 226 260 260 300 300 360 360
注:以上产品图片及尺寸仅供参考,如需准确图纸,欢迎来电咨询。
三、直通叶轮视镜安装维护 ??1、叶轮视镜是用于观察液体、气体、蒸汽等介质的流动反应设备,其视窗玻璃应保持干净无灰尘。 ??2、视窗玻璃属宜损件,安装视镜时要小心轻放。北京景辰时代石化设备有限公司专业生产PVC/PP呼吸阀、PVC/PP篮式过滤器、PVC/PP视镜视盅、PVC/PP-Y型过滤器等设备。方便的话可以加QQ 486243690或者微信 bjcfmc。 ??3、玻璃耐温耐压有一定的局限,请严格执行说明书上之规定。 ??4、允许急变温度<60℃,玻璃因温差过大会破裂。 四、叶轮直通视镜订货须知 ??订货时请确定以下参数:1、口径 2、材质 3、工作温度 4、介质 5、法兰标准,以便提供给您准确合格的产品。北京景辰时代石化设备有限公司专业生产PVC/PP呼吸阀、PVC/PP篮式过滤器、PVC/PP视镜视盅、PVC/PP-Y型过滤器等设备。方便的话可以加QQ 486243690或者微信 bjcfmc。
