| 品牌 : | KOSMEK | 型号 : | WNA |
| 产品别名 : | 考世美气动锁紧式夹紧器 | 用途 : | 汽车搬运机加工自动化生产线夹紧用。 |
| 适用行业 : | 汽车搬运自动化行业 | 产品用途 : | 汽车搬运行业自动化线工件夹紧 |
考世美气动锁紧式夹紧器WNA
产品名称:气动锁紧式夹紧器WNA[支撑缸中空型]
型号: WNA
动作方式：单动
压力范围: 0.25～0.7MPa
夹紧释放：气压夹紧弹簧释放
简单介绍：
气动锁紧缸通过抱紧柱塞
有效防止负载导致的错位或施加于气缸的超负载以及工件的变形。
特长：
改S前 改S后
需要能够承受负载的Q力型气缸。 → 锁紧气缸会抱紧柱塞，使负载不传达到气缸侧，可选定紧凑 低输出力气缸。
会对工件施加需要值以上的推力。 → 可使用Z低限推力的气缸。
有可能对油缸施加超负载的危险。 → 使负载不传达到气缸侧，防止超负载的现象。
动作原理：
※本内部构造图为简图，与实际零部件构造不相同。
释放时 夹紧时（支撑时）
夹紧气压 OFF 夹紧气压 ON
没有抱紧柱塞的状态 抱紧柱塞的状态
注意事项：

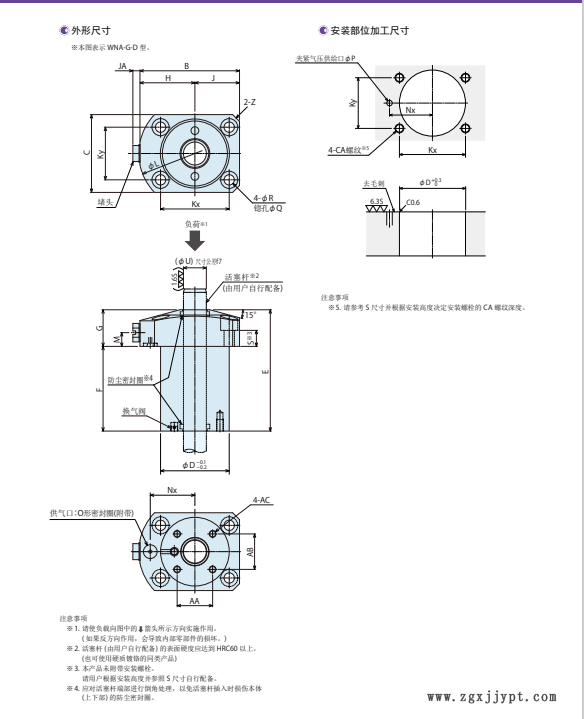

※1，请使负载向图中的↓箭头所示方向实施作用。（如果反方向作用，会导致内部零部件的损坏。）
2，关于呼吸口，请参考样本的注意事项。
使用范例：
防止负载造成的变形
用于零部件的压装或螺丝机的支撑机构
通过与气缸组合使用可实现作为长行程支撑缸使用
通过电动缸定位后，再通过锁紧缸承受负载
与该产品WNA相关的推荐产品 | |||||
序号 | 产品名称 | 型号 | 动作方式 | 压力范围 | 释放方式 |
1 | 高能力气动支撑器 | WNC | 单动 | 0.25-0.5MPa | 气压夹紧弹簧释放 |
