品牌 : | KOSMEK | 型号 : | BWD |
产品别名 : | 气动顺序阀 | 用途 : | 用于无电源少气口的刀具上 |
适用行业 : | 汽车搬送机加工自动化线 | 产品用途 : | 汽车搬用机加工多种刀具顺序快换 |
考世美气动顺序阀BWD文字

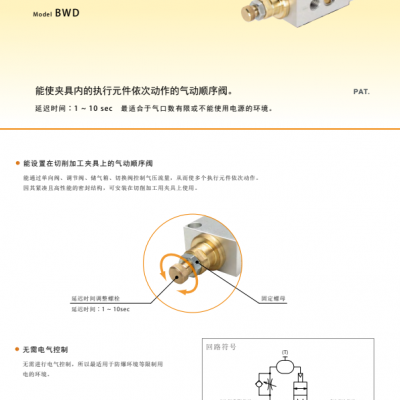

产品名称:气动顺序阀BWD
压力范围:0.2-0.6MPa
简单介绍:
能通过单向阀、调节阀、储气箱、切换阀控制气压流量,从而使多个执行单元依次动作。
因其紧凑且高性能的密封结构,可安装在切削加工用刀具上使用。
特长:
能使夹具内的执行元件依次动作的气动顺序阀。
延迟时间:1-10sec Z适合于气口数有限不能使用电源的环境。
可安装在切削加工用刀具上使用。
无需电气控制
无需进行电气控制,所以Z适用于防爆环境等限制用电的环境。
无需气控供给口
无需进行电气控制,所以能以Z少的供给口实现执行元件的动作。
回路记号:
1次侧P(R)供给口, 2次侧A供给口
※必须使用经过滤器过滤后的清洁空气,以免异物侵入内部。
动作原理:
气源 旋转夹紧器 顺序控制阀 定位销
《1次侧》 《延时控制》 《2次侧》
①首先,执行元件动作 设定延时时间:1-10sec ②在延迟设定时间之后,使支撑缸动作
执行元件 支撑缸
气源 空气过滤器※1 气压调节阀 切换阀 气动顺序阀
注意事项:※1.必须使用经过过滤器过滤后的清洁空气,以免异物侵入内部。
动作顺序 | 备注 | |
夹紧时 | 气压ON | |
①执行元件动作 | 此时,②支撑缸部不动作 | |
如果气动顺序阀内的储气箱充满空气, 内部切换阀就会动作 | 延迟时间1-10sec | |
②支撑缸动作 | ||
夹紧结束 | ||
加工等 | ||
释放时 | 气压OFF | |
①执行元件和②支撑缸基本上同时释放 | ||
释放结束 |
