KOSMEK机械手工业机械手自动化线考世美手动定位装置VXE/VXF
产品: 浏览次数:537KOSMEK机械手工业机械手自动化线考世美手动定位装置VXE/VXF
品牌: KOSMEK
单价: 3116.00元/件
最小起订量: 1 件
供货总量: 999 件
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2023-01-12 19:57

详细信息
品牌 : KOSMEK 型号 : VXEVXF
产品别名 : 手动定位装置 用途 : 汽车搬运行业工件定位
适用行业 : 汽车搬运自动化行业 产品用途 : 汽车搬运行业自动化线工件定位

考世美手动定位装置VXE/VXF



产品名称: 手动定位装置VXE/VXF[重复定位精度:3μm]

型号: VXE/VXF

动作方式: 手动

夹紧/释放方式:手动夹紧/手动释放





简单介绍:  手动作业操作简单,能实现托盘和基板的G精度定位:3μm

             手动定位装置,仅通过螺栓的拧紧作业即可实现G精度定位。

特长:

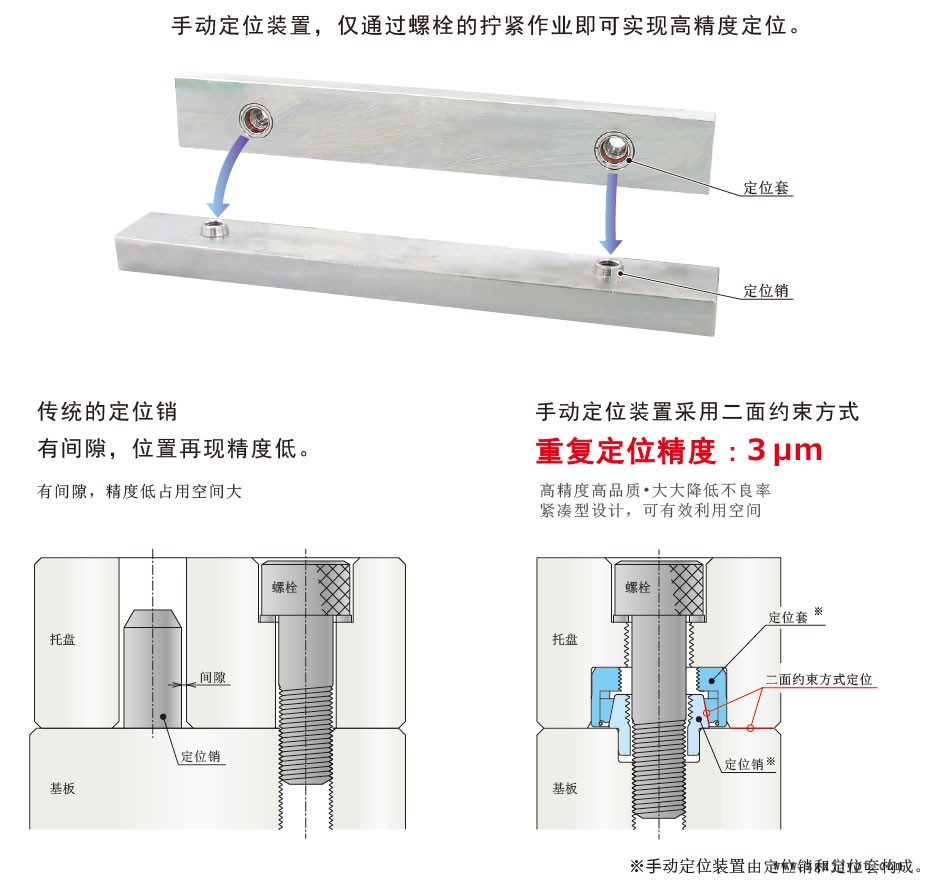

手动定位装置,仅通过螺栓的拧紧作业即可实现G精度定位。



传统的定位销                                      手动定位装置采用二面约束方式

有间隙,位置再现精度低。                          重复定位精度:3μm

有间隙,精度低占用空间大                          G精度G品质*DADA降低不LIANG率

                                                  紧凑型设计,可有效利用空间

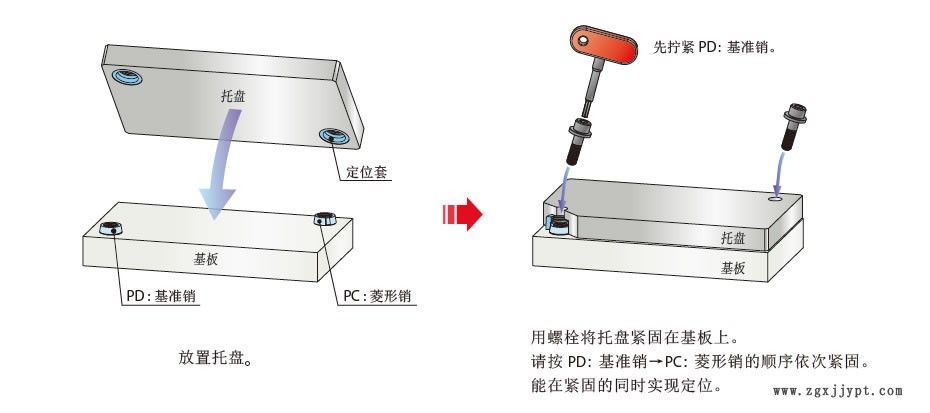

                                                  *手动定位装置由定位销和定位套构成

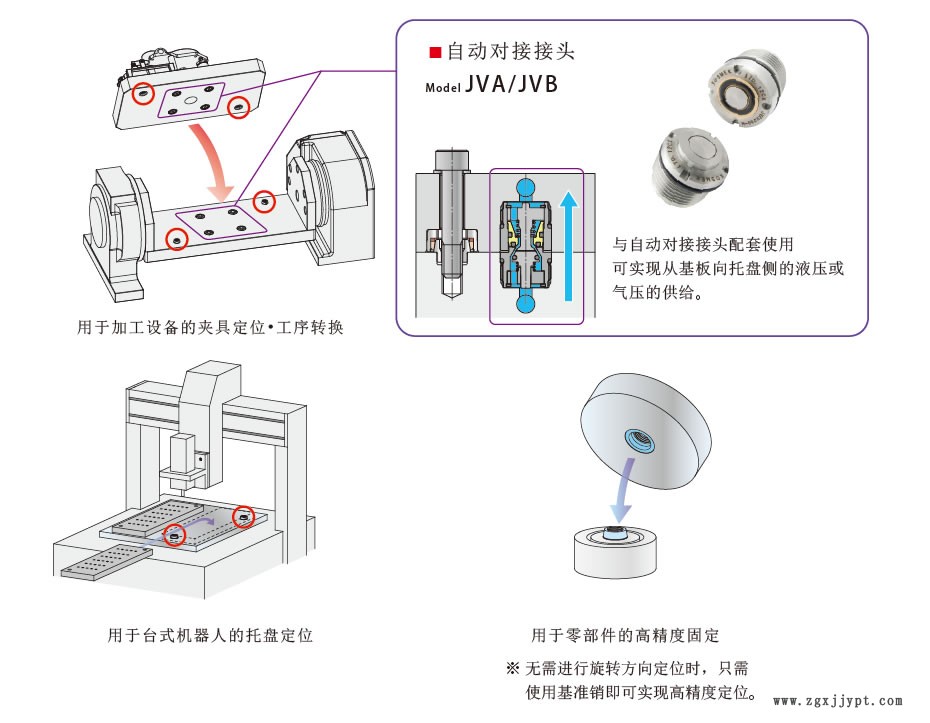

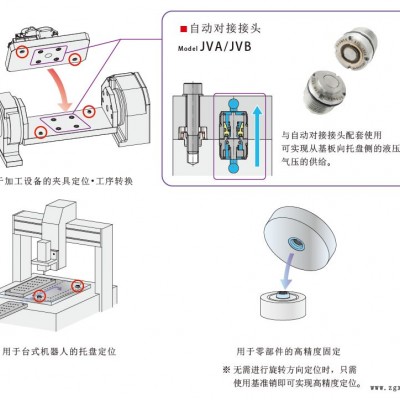

使用范例:

用于加工设备的夹具定位 工序转换

用于台式机械人的托盘定位

用于零部件的G精度固定

*无需进行旋转方向定位时,只需使用基准销即可实现G精度定位

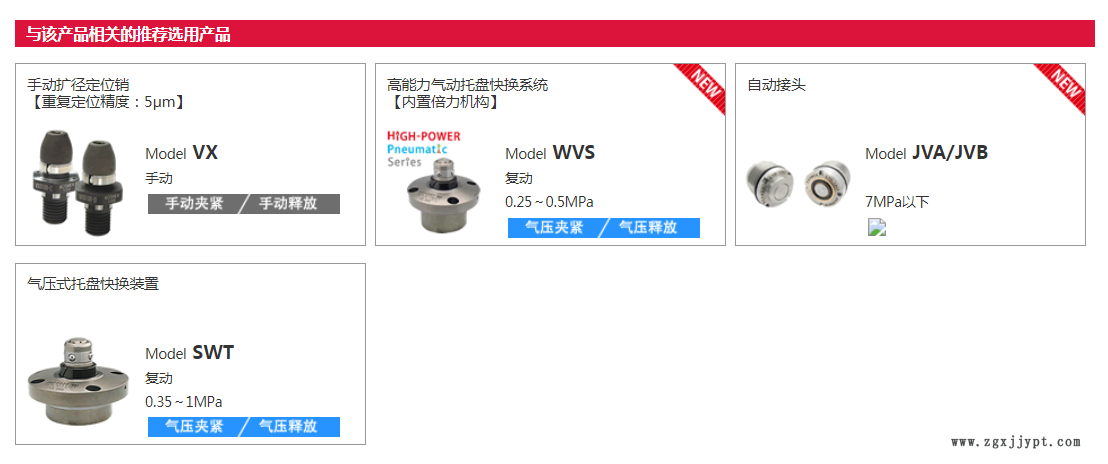

序号

产品名称

型号

动作方式

压力范围

释放方式

1

手动扩径定位销
【重复定位精度:5μm】

VX

手动


手动夹紧手动释放

2

G能力气动托盘快换装置
内置倍力机构

WVS

复动

0.25-5MPa

气压夹紧气压释放

3

自动接头

JVA/JVB


7MPa以下


4

气压式托盘快换装置

SWT

复动

0.3-1MPa

气压夹紧气压释放
