北京全风机电设备有限公司

品牌	TWYX
型号	YX
加工定制	是
电压	380
类型	回转式鼓风机
气流方向	涡流式
材质	铝合金
风机压力	中压风机
性能	低噪音风机
用途	吸风 送风 干燥
重量	73
功率	3.7
风量	10
升压	16.6
适用范围	污水处理、气力输送、真空包装、粮食机械、燃烧炉、水产养殖、
型式	HTB-65-503

【简单介绍】

从风机需求特点对于使用量大面广的中小型风机，产品结构及制造工艺比较简单，成本也较低，用户主要追求的是高效率、低噪声、长寿命，且价格便宜。另一种是 资金、技术密集型，
产品结构复杂，制造周期长，成套性和系统性也强，而且在高压、高温及高速条件下运行，有的甚至在恶劣工况下运行，用户对该类风机各有不同要求。对透平鼓 风机和压缩机及大型通风机，
用户主要追求的是高质量、高可靠性、运转平稳且周期长。

【详细说明】

                                                                                 北京全风机电科技有限公司

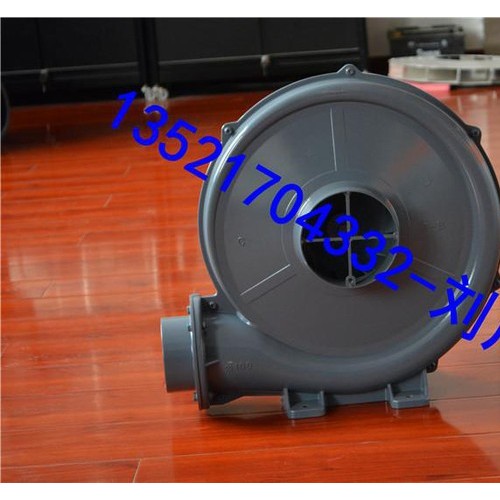

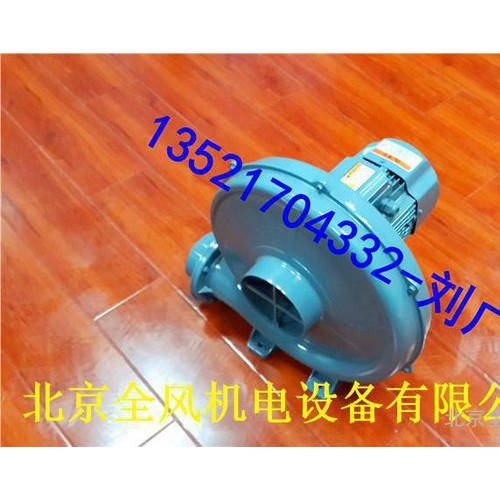

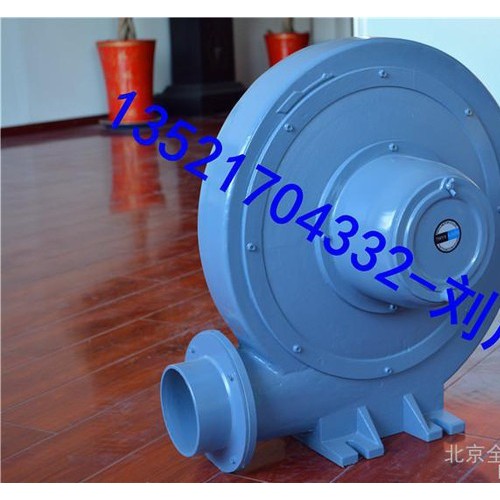

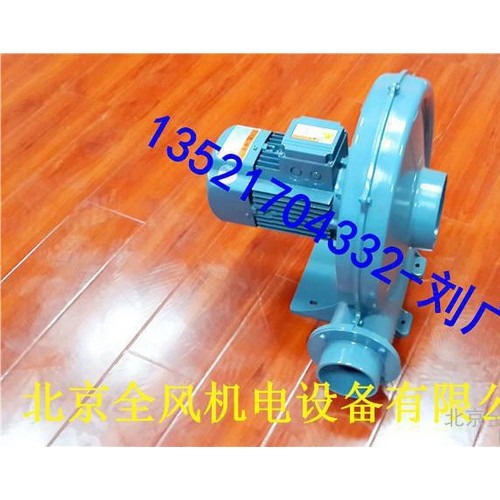

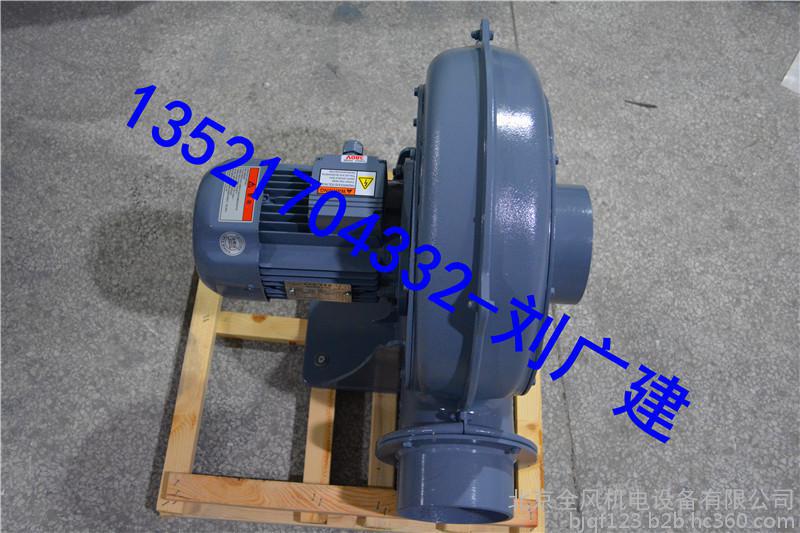

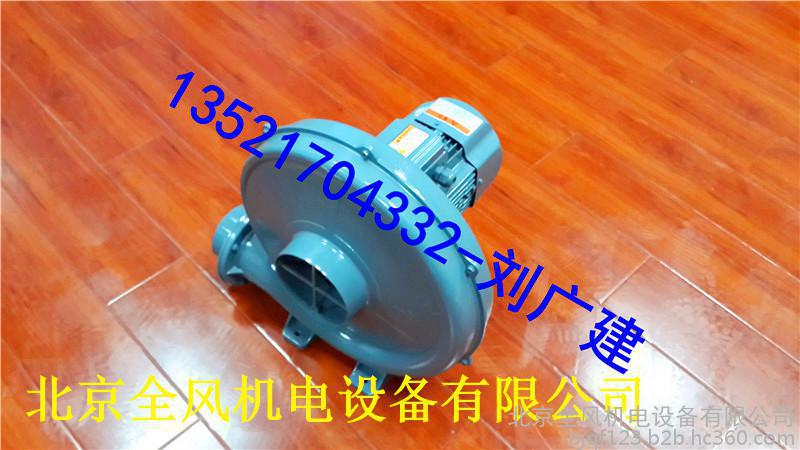

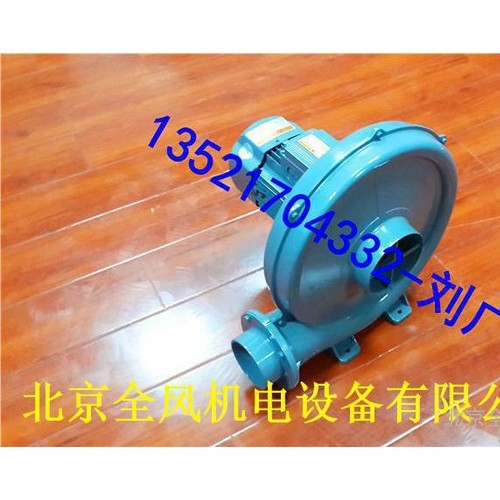

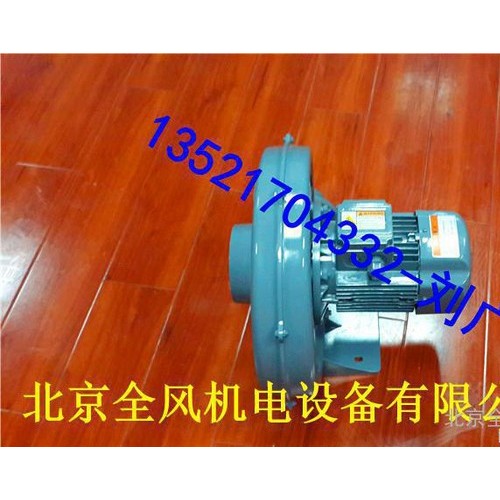

透浦式中压风机

 HTB-65-503风机/HTB鼓风机——北京全风机电设备有限公司出品，北京HTB-65-503风机/HTB鼓风机自进入市场以来，受到了广大客户的支持和厚爱，风机具有高压、大风量、低噪音、轻量化。风机采用铝合金材质，大幅降低重量，达到轻量化的目的。

HTB风机型号如下：HTB75-105（0.75kw）、HTB100-102（0.75kw）、HTB100-203（1.5kw）、HTB100-304（2.2kw）、HTB100-505（3.7kw）、HTB125-503（3.7kw）、HTB125-704（5.5kw）、HTB125-1005（7.5kw）、HTB200-1502（11kw）、HTB200-2002（15kw）。

HTB鼓风机特点：
1.高压、大风量、低噪音、轻量化。
2.透浦式鼓风机採用铝合金材质，大幅降低重量，达到轻量化的目的。
3.马达为I.E.C设计（1HP以上），全闭外扇型铝框马达，特殊轴心设计，可适合长时间使用。
4.透浦式鼓风机特殊叶片设计，压力高，风量大，噪音低，寿命长
5.透浦式鼓风机特殊风量调节风门，风量控制稳定性高，操作容易。
6.透浦式鼓风机样式种类齐全，库存多，交货迅速。

HTB鼓风机风压是指--要使空气在管道中流动必须有一定的压力，这个压力称为风压。风压可分为静压和动压两部分，静压作用于管道四周，用来克服空气流动所遇到的阻力，有正有负，风道内的压力比外界大气压力大时为正静压，此时空气从管道向外吹，如凝棉器的风扇出口管道内就具有正静压。风道内的压力比外界大气压力小时为负静压，此时空气从外面吸向风管内，如凝棉器的进棉管道内就是负静压。

HTB多段透浦式风机性能参数如下：

型式	相数	频率 （Hz）	输出功率 （KW）	输入电压 （V）	满载电流 （A）	最大静压 （吐出） mm H2O	最大风量 （吐出） m/min	出口口径	噪音 （dB）	重量 （Kgs）	库存区分
HTB75-032	3φ	50/60	0.3	220380	1.2	210/260	6/7	3"	53/65	21	V
HTB75-053	3φ	50/60	0.4	220380	1.8	290/380	6.5/7.5	3"	55/68	24	V
HTB75-104	3φ	50/60	0.75	220380	3	375/500	6.5/8	3"	56/70	26	V
HTB75-105	3φ	50/60	0.75	220380	3	420/600	6.8/8.5	3"	56/70	29	V
HTB100-102	3φ	50/60	0.75	220380	3	340/450	11/13	4"	60/74	28	V
HTB100-203	3φ	50/60	1.5	220380	5.4	500/700	10.4/14	4"	61/76	36	V
HTB100-304	3φ	50/60	2.2	220380	8	650/900	12.5/16	4"	63/78	45	V
HTB100-505	3φ	50/60	3.7	220380	13	790/1100	12.8/16.5	4"	64/80	55	V
HTB125-503	3φ	50/60	3.7	220380	13	580/790	19/23	5"	80/85	62	V
HTB125-704	3φ	50/60	5.5	220380	19	750/1050	20/24	5"	70/88	87	V
HTB125-1005	3φ	50/60	7.5	220380	24	900/1300	20/24	5"	72/90	109	V
HTB200-1502	3φ	50/60	11	220380	36	700/900	52/65	8"	86/109	203
HTB200-2002	3φ	50/60	15	220380	47	800/1,000	56/70	8"	88/110	206
2HTB65-503	3φ	50/60	3.7	220380	13	1,000/1,400	10/12	2 1/2"	70/85	73
2HTB65-704	3φ	50/60	5.5	220380	19	1,400/2,000	12/14	2 1/2"	70/85	104
2HTB65-1005	3φ	50/60	7.5	220380	24	1,700/2,500	14/16	2 1/2"	70/85	118

HTB100—304性能尺寸图：

HTB鼓风机提高风机出力的途径
目前，提高鼓风机出力经常使用的办法是鼓风机串联或并联。所谓串联风机，即在主机吸风口置一加压机，使主机吸入空气比乘增加。由于离心式鼓风机的容积流盘是不变的，因而通过主机的空气重企增大，这样不仅提高了压缩比，而且也提高了重量风量，亦即提高了风机出力。串联鼓风机之加压机，其风址可比主机稍大，而风压较低。当两个鼓风机串联时，两机之间的管道上应设有阀门，以作调节管道阻力损失和停车时使用。同时，鼓风机串联时，在加压机后应设冷却装界，否则主机温度过高。一般情况，串联主要是为了提高风压。HTB风机是高压大风量鼓风机是中压透浦式风机系列中的一款主要产品，它是区别于高压风机小风量与中压风机大风量之间综合性能的新开发产品之一，它补足了高压风机，风量不足的缺点，同时弥补了中压风机风压小的不足，是满足客户要求的最综合的一款风机，实现您理想的生产要求。

HTB鼓风机使用注意事项：
（1）风机在使用中会可能会产生高温，应避免碰触外壳，防止烫伤。

（2）马达负载电流会随风机之使用空气压力变化而变化。配线时应装置适用该机种之过负载保护开关，并在额定满载电流下使用，以避免马达烧毁。

（3）风机连续运转的适用范围请参考目录上之风量——静压曲线图，并在曲线范围内使用，切勿超过适用范围。若使用时必须接近封闭压力，则最好在管路中设置压力释放阀，当使用管路关闭时，压力释放阀会自动打开，调节空气进出，以确保风机之寿命，若在管路封闭下运转，风机的温度会急剧上升，此时应避免持续运转，否则可能会发生变形或损坏。当使用的空气若为间歇性运转时，最好使用空气阀切换方式运作。

（4）硬质物体、尘袋粉粒体、纤维及水滴应在风机进入风机前除去，可用集尘袋方式处理，若在管道中安装过滤器，为避免降压损失，请使用大面积过滤器，并定时清理过滤器中之污染物。

（5）应定期清理风机内部及外部，除去表面灰尘。若大量累积灰尘，散热效果将变差，可能造成温度上升，风量减少，振动增加，最终引发故障。

（6）轴承、油封及消音器等属于消耗品，故有一定寿命，需定期更换。同时叶片、外壳、金属网等也须依使用环境（主要是腐蚀性空气流、气液混合物等）而定期更换。

（7）在使用中若运转不顺或有不正常噪音出现，请关闭电源检修或联系我们工作人员QQ及直线：13521704332

HTB鼓风机行销全球多个国家，主要应用于印制电路板（PCB）设备、清洗设备、罐装饮料设备、塑胶周边设备、不乾胶商标印刷设备、木工机械、造纸机械、包装机械、食品机械、纺织机械、污水处理、水产养殖、窑业矿业、燃烧机、集尘机、焚化炉、粉立体输送、干燥机、玻璃工业、制冰工业、机械冷却、一般送风等种种行业。与鑫公司因产品性能稳定、安全可靠，服务高效、快捷货期深受新老客户的广泛赞誉。

上海与鑫直销透浦式品牌全系列产品，每天出货量稳中攀升，已经与德邦，天地华宇，佳吉等大型物流公司合作，并且以工厂为中心，建立起了物流保障中心，目前，在中国大陆的上海、青岛、沈阳、天津、西安等国内一二线大城市客户可以很快就购买得到透浦式鼓风机。

我们注重服务与安全，所有产品都经过了严格的检测才出货的，所有产品打木架包装，安全可靠！全国发货！
