首页 > 供应产品 > 轮胎式联轴器厂家各种型号尺寸UL LA LB 轮胎连轴器

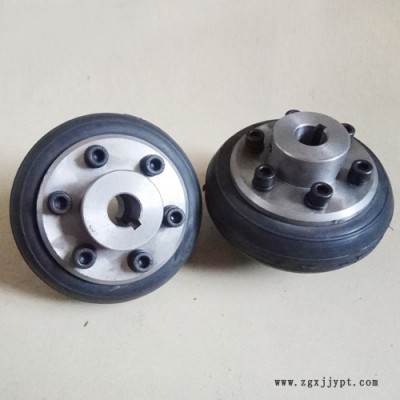

轮胎式联轴器厂家各种型号尺寸UL LA LB 轮胎连轴器
产品： 浏览次数：807轮胎式联轴器厂家各种型号尺寸UL LA LB 轮胎连轴器
品牌： 昌盛联轴器
样品或现货： 现货
长度： 172
单价： 500.00元/套
最小起订量： 1 套
供货总量： 142 套
发货期限： 自买家付款之日起 天内发货
有效期至： 长期有效
最后更新： 2022-01-21 11:12

详细信息
样品或现货 现货
长度 172
公称转矩 63-16000
孔径 55
外径 220
外形尺寸 100-900
许用转速 2100
重量 32
轴孔 18-175mm
是否可定制 是
是否标准件 标准件
标准编号 GB5844-2003
是否进口 非进口
联轴器类型 轮胎式联轴器
品牌 昌盛联轴器
型号 UL型
是否原厂 是
允许扭矩 1520

UL型轮胎式联轴器基本参数和主要尺寸GB/T5844-86

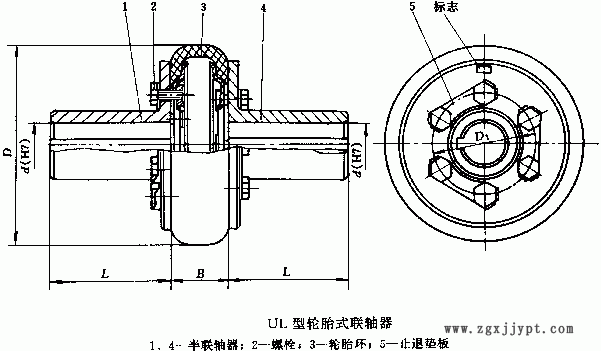

UL型轮胎式联轴器

UL型轮胎式联轴器基本参数和主要尺寸（GB/T5844-86）/mm
型号 公称 转矩 Tn/ N·m 瞬时最 大转矩Tmax /N·m 许用转速 [n]/r·min-1 轴孔直径 d(H7) 轴孔长度L D B D1 转动 惯量 I/ kg·m2 质 量 m/ kg
钢 铁 钢 铁 J、J1型 Y型
UL1 10 31.5 5000 3500 11 11 22 25 80 20 42 0.0003 0.7
12、14 12、14 27 32
16、18 16 30 42
UL2 25 80 3000 14 14 27 32 100 26 51 0.0008 1.2
16、18、19 16、18、19 30 42
20、22 20 38 52
UL3 63 180 4300 18、19 18、19 30 42 120 32 62 0.0022 1.8
20、22、24 20、22 38 52
25   44
UL4 100 315 4500 3000 20、22、24 20、22、24 38 52 140 38 69 0.0044 3
25、28 25 44 62
30   60
UL5 160 500 4000 24 24 38 52 160 45 80 0.0084 4.6
25、28 25、28 44 62
30、32、35 30 60 82
UL6 250 710 3600 2500 28 28 44 62 180 50 90 0.0164 7.1
30、32、35、38 30、32、35 60 82
40   84 112
UL7 315 900 3200 32、35、38 32、35、38 60 82 200 56 104 0.029 10.9
40、42、45、48 40、42 84 112
UL8 400 1250 3000 2000 38 38 60 82 220 63 110 0.0448 13
40、42、45、48、50 40、42、45 84 112
UL9 630 1800 2800 42、45、48、50、55、56 42、45、48、50、55 84 112 250 71 130 0.0898 20
60   107
UL10 800 2240 2400 1600 45*、48*、50、55、56 45*、48*、50、55、56 84 112 280 80 148 0.1596 30.6
60、63 60、63 107 142
UL11 1000 2500 2100 50*、55*、56* 50*、55*、56* 84 112 320 90 165 0.2792 39
60、63、65、70、71、75 60、63、65 107 142
UL12 1600 4000 2000 55*、56* 55*、56* 84 112 360 100 188 0.5356 59
60、63、65、70、71、75 60、63、65、70、71、75 107 142
80、85 80 132 172
UL13 2500 6300 1800 63*、65*、70*、71*、75* 63*、65*、70*、71*、75* 107 142 400 110 210 0.896 81
80、85、90、95 80、85、90、95 132 172
UL14 4000 10000 1600 1400 75* 75* 107 142 480 130 254 2.2616 145
80*、85*、90*、95* 80*、85*、90*、95* 132 172
100、110 100、110 167 212
UL15 6300 14000 1200 1120 85*、90*、95* 90*、95* 132 172 560 150 300 4.6456 222
100*、110*、120*、125* 100*、110*、120*、125* 167 212
UL16 10000 20000 1000 1000 100*、110*、120*、125* 100*、110*、120*、125* 630 180 335 8.0924 302
130、140 130、140 202 252
UL17 16000 31500 900 850 120*、125*   167 212 750 210 405 20.0176 561
130*、140*、150* 130*、140*、150* 202 252
160* 160* 242 302
UL18 25000 59000 800 750 140*、150*   202 252 900 250 490 43.053 818
160*、170*、180* 160*、170*、180* 242 302
    注：1.轴孔长度栏中的Y型为长圆柱形轴孔、J型为有沉孔的短圆柱形轴孔、J1型为无沉孔的短圆柱形轴孔。         2.轴孔直径有*号者为结构允许制成J型轴孔（按GB3852）。

        3.联轴器转动惯量质量是各型号中最大值的计算近似值。
