| 公称转矩 | 20 |
|---|---|
| 孔径 | 45 |
| 外形尺寸 | 185 |
| 许用转速 | 3200 |
| 重量 | 8.1 |
| 轴孔 | 6 |
| 是否可定制 | 是 |
| 是否标准件 | 标准件 |
| 标准编号 | LA轮胎式联轴器 |
| 是否进口 | 否 |
| 联轴器类型 | 其它 |
| 品牌 | 昌盛联轴器 |
| 型号 | LA |
| 是否原厂 | 是 |
| 允许扭矩 | 315 |
| 型号 | 轮胎体型号 | 公称转矩 Tn N.m | 许用转速 [n] r/min | 轴孔直径 | 轴孔长度 | D | D1 | S | 转动 惯性 kg.m2 | 质量 kg | ||
| d1d2 | Y | J J1.Z 型 | ||||||||||
| L | L | L1 | ||||||||||
| LA1 | LTA1 | 10 | 5000 | 6 | 16 | - | - | 63 | 20 | 4 | 0.0004 | 0.35 |
| 7 | ||||||||||||
| 8 | 20 | - | - | |||||||||
| 9 | ||||||||||||
| 10 | 25 | 22 | - | |||||||||
| 11 | ||||||||||||
| LA2 | LTA2 | 20 | 12 | 32 | 21 | - | 100 | 36 | 8 | 0.005 | 1.33 | |
| 14 | ||||||||||||
| 16 | 42 | 30 | 42 | |||||||||
| 18 | ||||||||||||
| 19 | ||||||||||||
| LA3 | LTA3 | 80 | 4000 | 20 | 52 | 38 | 52 | 135 | 48 | 12 | 0.022 | 3.4 |
| 22 | ||||||||||||
| 24 | 62 | 44 | 62 | |||||||||
| 25 | ||||||||||||
| 28 | ||||||||||||
| LA4 | LTA4 | 160 | 3150 | 25 | 180 | 64 | 180 | 0.071 | 7.4 | |||
| 28 | ||||||||||||
| 30 | 82 | 60 | 82 | |||||||||
| 32 | ||||||||||||
| 35 | ||||||||||||
| 38 | ||||||||||||
| LA5 | LTA5 | 315 | 2800 | 30 | 210 | 80 | 0.154 | 13.5 | ||||
| 32 | ||||||||||||
| 35 | ||||||||||||
| 38 | ||||||||||||
| 40 | 112 | 84 | 112 | 24 | ||||||||
| 42 | ||||||||||||
| 45 | ||||||||||||
| 48 | 210 | 80 | ||||||||||
| 50 | ||||||||||||
| LA6 | LTA6 | 630 | 2500 | 40 | 265 | 100 | 0.46 | 22.6 | ||||
| 42 | ||||||||||||
| 45 | ||||||||||||
| 48 | ||||||||||||
| 50 | ||||||||||||
| 55 | ||||||||||||
| 56 | ||||||||||||
| LA7 | LTA7 | 1250 | 2000 | 45 | 310 | 120 | 28 | 0.89 | 34.8 | |||
| 48 | ||||||||||||
| 50 | ||||||||||||
| 55 | ||||||||||||
| 56 | ||||||||||||
| 60 | 142 | 107 | 142 | |||||||||
| 63 | ||||||||||||
| 65 | ||||||||||||
| 70 | ||||||||||||
| 71 | ||||||||||||
| 75 | ||||||||||||
| LA8 | LTA8 | 2500 | 1600 | 60 | 400 | 150 | 38 | 3.57 | 74.3 | |||
| 63 | ||||||||||||
| 65 | ||||||||||||
| 70 | ||||||||||||
| 71 | ||||||||||||
| 75 | ||||||||||||
| 80 | 172 | 132 | 172 | |||||||||
| 85 | ||||||||||||
| 90 | ||||||||||||
| 95 | ||||||||||||
| LA9 | LTA9 | 5000 | 1250 | 80 | 450 | 190 | 42 | 6.74 | 111.5 | |||
| 85 | ||||||||||||
| 90 | ||||||||||||
| 95 | ||||||||||||
| 100 | 212 | 167 | 212 | |||||||||
| 110 | ||||||||||||
| 120 | ||||||||||||
| 125 | ||||||||||||
| LA10 | LTA10 | 10000 | 1000 | 100 | 560 | 230 | 52 | 17.55 | 191.3 | |||
| 110 | ||||||||||||
| 120 | ||||||||||||
| 125 | ||||||||||||
| 130 | 252 | 202 | 252 | |||||||||
| 140 | ||||||||||||
| 150 | ||||||||||||
| LLA11 | LTA11 | 20000 | 800 | 130 | 700 | 280 | 70 | 54.1 | 373 | |||
| 140 | ||||||||||||
| 150 | ||||||||||||
| 160 | 302 | 242 | 302 | |||||||||
| 170 | ||||||||||||
| 180 | ||||||||||||
| 是否提供加工定制:是 | 样品或现货:样品 |
| 是否标准件:标准件 | 是否进口:否 |
| 标准编号:JB/ZQ4018-85 | 联轴器类型:弹性联轴器 |
| 公称转矩:20-20000（N.m） | 轴孔:6-180mm |
| 外形尺寸:60-700（mm） | 许用转速:5000-800（r/m） |
| 是否提供加工定制: | 样品或现货: |
| 是否标准件: | 是否进口: |
| 标准编号: | 联轴器类型: |
| 公称转矩: | 轴孔: |
| 外形尺寸: | 许用转速: |

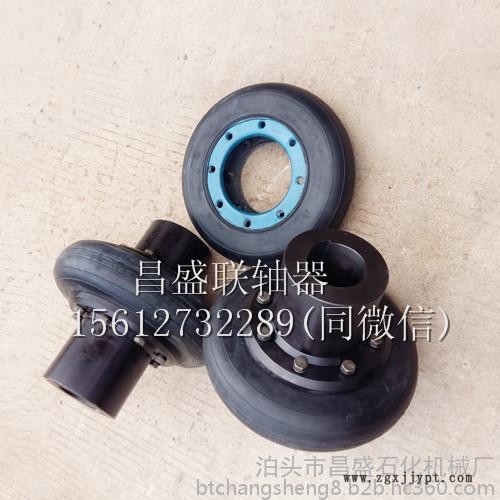

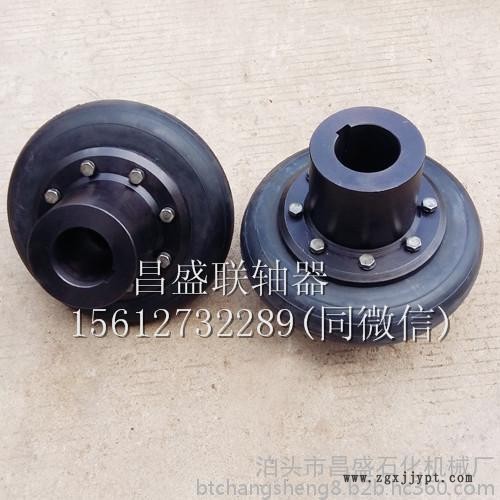

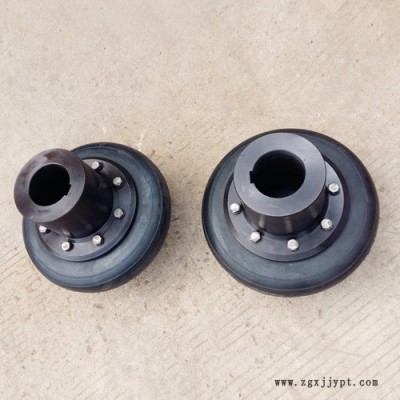

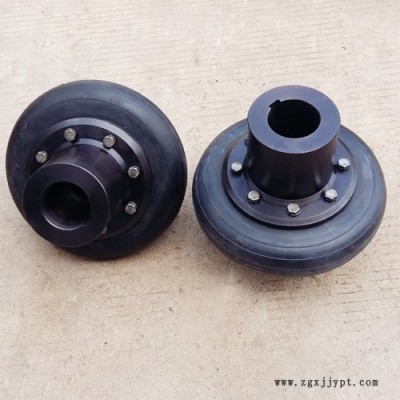

本LA型轮胎联轴器是一种高弹性联轴器，具有良好的减震缓冲和优越的轴间偏移补偿性能，工作温度—20~80摄氏度，转递转矩10~20000N.M,适于潮湿、多尘、有冲击、振动、正反转多变和起动频繁的工作条件，并全拆装方便，不需润滑、耐久可靠。
●根据特殊需要制成非标准联轴器，在超负荷工作时、半联轴器的卡瓣起作用，不会发生恶性事故，其结构标记为M、标准的半联轴器结构为K型，在表示中可不再标记
