| 防水产品类别 | 三元乙丙 |
|---|---|
| 不透水性 | 0.3Mpa |
| 材质 | 橡胶 |
| 产地 | 河南 |
| 断裂伸长率 | 60（%） |
| 规格 | 1.5mm,1.2mm |
| 类别 | 其他 |
| 形态 | 卷 |
| 形状 | 卷板 |
| 品牌 | 任东 |

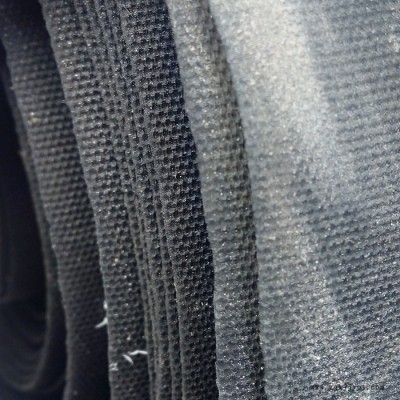

产品简介
三元乙丙橡胶防水卷材（简称EPDM卷材）系以三元乙丙橡胶掺入适量的丁基橡胶、硫化剂、促进剂、软化剂和
补强剂等，经密炼、拉片过滤、挤出成型等工序加工而成。由于三元乙丙橡胶分子结构中的主链上没有双键，
因此，当其受到臭氧、紫外线、湿热的作用时，主键上不易发生断裂，所以它有优异的耐气候性，耐老化性，
而且抗拉强度高、延伸率大，对基层伸缩或开裂的适应性强，价值，重量轻，使用温度范围宽（在－４０～＋
８０℃范围内可以长期使用），是一种高效防水材料。它还可冷施工，操作简便，减少环境污染，改善劳动条
件。
１.产品规格：长度20m，宽度1.0m，厚度1.2mm、1.5mm。２.适用范围：三元乙丙属高档防水材料，适用于屋面工程作单层外露防水，也适用于有保护层的屋面或室内楼 地面、厨房、卫生间及地下室、贮水池、隧道等建筑工程防水。
.施工方法：
Ａ 清扫施工基层表面，达到施工要求条件方可进行下一道工序； Ｂ 在基层表面均匀刷胶粘剂，晾置8—12小时；
Ｃ 卷材铺贴前，应先对节点（水落口、天沟、檐口、排水口等）和阴阳角做附和加曾处理，铺贴应从防水层 最低标高向上施工。
Ｄ 画线大面铺贴。为不使卷材走斜，必须按丈量好的尺寸画线，然后刷胶粘剂。刷胶粘剂可用滚刷沾少量往返 用力滚刷，使胶粘剂均匀一至，参考用量基层0.4kg/m 2 ，防水卷材0.3kg/m 2 。刷胶粘剂的顺序是先刷卷 材，后刷基层表面，待胶不粘手时，马上粘合铺贴，粘合后马上用重压辊压牢，排出空气，最后用聚氨酯封 边，一般搭接长边不小于80mm，短边搭接不小于150mm。
物理性能指标
| 型号 | 项目 | 指标 | ||
| 一等品 | 合格品 | |||
| 1 | 拉伸强度，常温〈MPa〉 ≥ | 8 | 7 | |
| 2 | 扯断伸长率〈%〉 ≥ | 450 | ||
| 3 | 直角形撕裂强度，常温〈N/cm〉 ≥ | 280 | 245 | |
| 4 | 不透水性 | 0.3MPa × 30min | 合格 | － |
| 0.1MPa × 30min | － | 合格 | ||
| 5 | 加热伸缩量〈mm〉 | 延伸 ＜ | 2 | |
| 收缩 ＜ | 4 | |||
| 6 | 粘合性能〈胶与胶〉 | 无处理 | 合格 | |
| 热空气老化〈80℃×168h〉 | 合格 | |||
| 耐碱性〈10%Ca（OH）2168h 〉 | 合格 | |||
| 7 | 热空气老化 〈80℃×168h〉 | 拉伸强度变化率 | -20~40 | -20~50 |
| 扯断伸长率变化率减少值不超过 | 30 | |||
| 撕裂强度变化率 | -40~40 | -50~50 | ||
| 8 | 耐碱性 [10%Ca（OH）2168h×室温] | 拉伸强度变化率 | -20~20 | |
| 扯断伸长率变化率减少值不超过 | 20 | |||
| 9 | 脆性温度〈℃〉 ≤ | -45 | -40 | |
| 10 | 热老化〈80℃×168h〉 | 伸长率100% | 无裂纹 | |
| 11 | 臭氧老化 | 500pplm①;168h×40℃伸长率40%静态 | 无裂纹 | － |
| 100pplm①;168h×40℃伸长率40%静态 | － | 无裂纹 | ||
| 12 | 拉伸强度〈MPa〉 | -20℃ ≤ | 15 | |
| 60℃ ≥ | 2.5 | |||
| 13 | 扯断伸长率〈-２０℃〉〈%〉 ≥ | 200 | ||
| 14 | 直角形撕裂强度〈N/cm〉 | -20℃ ≤ | 490 | |
| 60℃ ≥ | 74 | |||
