| 产品用途 | 太阳能电池组件封装 |
|---|---|
| 品牌 | 常必鑫 |
| 型号 | SPF-030 |

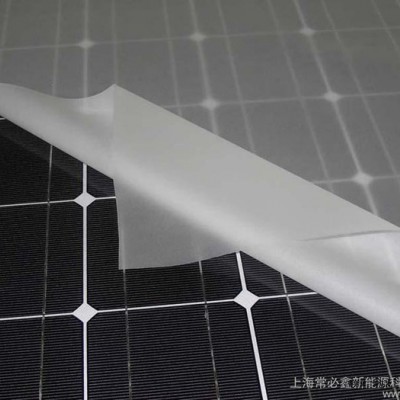

胶膜简介
EVA胶膜由EVA树脂和功能性助剂混合，经过特殊工艺制作而成。常必鑫的EVA胶膜具有低温快固性能，对玻璃，电池片和背板等组件材料有良好的粘结性，交联完好，力学性能稳定，透光率高，长期使用性能良好，可满足太阳能电池组件25年以上的使用寿命。
产品特性
高粘结强度
优异的耐侯性
低收缩率，高交联度
快固省时，高透光率
技术参数
项目 | 单位 | 测试方法 | 试验数据 | |
VA含量 | %（wt） | IR | 28~33 | |
熔融指数 | g/10min | ASTM D 1238 | 30~40 | |
吸水率 | % | ASTM D 570 | <0.01 | |
粘结强度/玻璃 | N/Cm | ASTM D 903 | >70 | |
粘结强度/背板 | N/Cm | >70 | ||
收缩率 | 纵向 | % | ASTM D 1204 | <3.00 |
横向 | % | <1.00 | ||
透光率 | % | ASTM D 1003 | >91 | |
交联度 | % | ASTM D 2765 | 75~95 | |
拉伸强度 | MPa | ASTM D 882 | 16.8 | |
断裂伸长率 | % | >800 | ||
拉伸模量 | MPa | 10.49 | ||
体积电阻率 | Ωcm | ASTM D 257 | 1.0×1015 | |
击穿电压 | KV/mm | ASTM D 149 | 32.59 | |
紫外线吸收截止波长 | nm | UV-VIS | 360 | |
紫外老化 | 黄变 | △YI | ASTM G 154 | ≤3.0 |
透光率 | % | ≤1.0 | ||
湿热老化 | 黄变 | △YI | IEC60068-2-78 | ≤3.0 |
透光率 | % | ≤1.0 | ||
层压工艺
一、 设置层压机温度145～148℃，上室抽真空至－100kPa；
二、 放置按序放好的组件，合上层压机，抽真空时间360～300秒；
三、 调压，时间约60秒，下室抽真空（－100kPa）的前提下，上室三次加压，分别为－70kPa，－40kPa，0kPa，中间间隔10秒；
四、 继续层压固化11～12分钟；
五、 充气开盖后，取出组件。
一步法 | 两步法 | ||
条件 | 层压机 | 层压机 | 烘箱 |
设定温度 | 145～148℃ | 100～110℃ | 140℃ |
抽真空 | 6～5分钟 | 6分钟 | |
一次加压 | －70kPa（间隔10秒） | －40kPa | |
二次加压 | －40kPa（间隔10秒） | ||
三次加压 | 0kPa | ||
保压固化 | 11～12分钟 | 8分钟 | 12分钟 |
注：层压条件根据设备差异和要求适当调整 | |||
产品规格
厚度：0.30~0.80mm
宽度：350~2000mm，常规规格810mm，990mm，1000mm，1100mm
长度：常规每卷100米
产品存储
室内保存，存储温度不超过30℃，相对温度低于60%，避免光照，远离热源和灰尘。
开箱前检查包装无损。
开箱后产品应在24小时之内使用完毕，未使用完的胶膜须重新密封包装。
保质期六个月。
贮存期不超过6个月。
