东莞市常平鑫耀塑胶贸易行

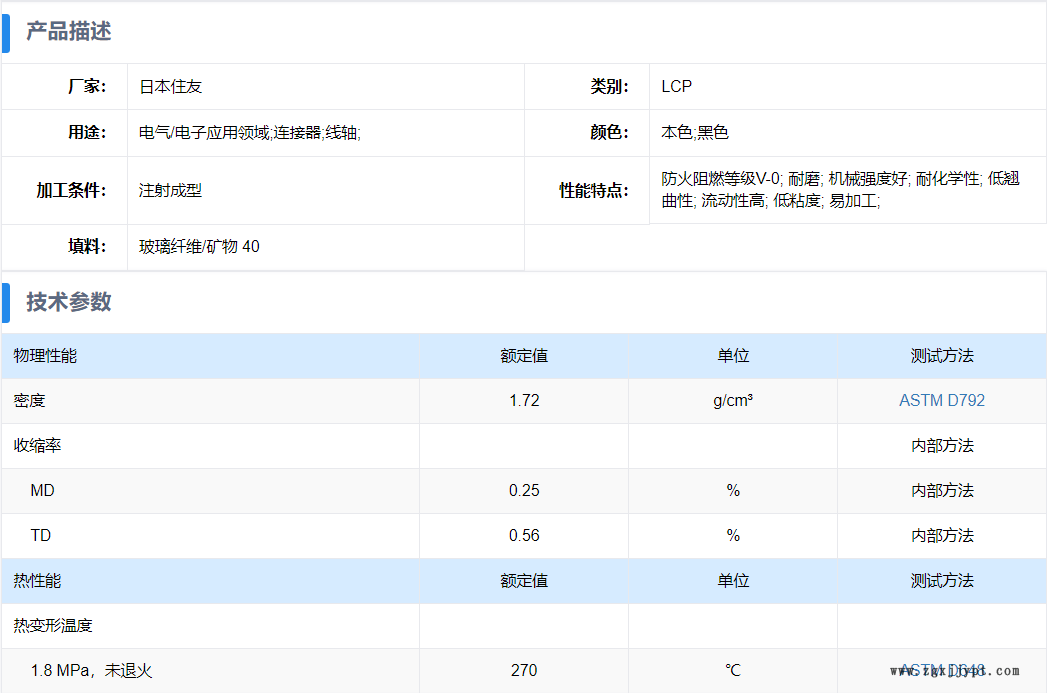

LCP 日本住友化学 SV6808THF

工业化液晶聚合物(简称LCP)起初是美国DuPont公司开发出来的溶致性聚对亚苯基对苯二甲酰胺（Kevlar®）。由于这种类型的聚合物只能在溶液中加工，不能熔融，只能用作纤维和涂料，是一种特种工程塑胶原料。

特性

这类材料具有优异的耐热性能和成型加工性能。聚合方法以熔融缩聚为主，全芳香族LCP多辅以固相缩聚以制得高分子量产品。非全芳香族LCP塑胶原料常采用一步或二步熔融聚合制取产品。近年连续熔融缩聚制取高分子量LCP的技术得到发展。液晶芳香族聚酯在液晶态下由于其大分子链是取向的，它有异常规整的纤维状结构，性能特殊，制品强度很高，并不亚于金属和陶瓷。拉伸强度和弯曲模量可超过10年来发展起来的各种热塑性工程塑料。机械性能、尺寸稳定性、光学性能、电性能、耐化学药品性、阻燃性、加工性良好，耐热性好，热膨胀系数教低。采用的单体不同，制得的液晶聚酯的性能、加工性和价格也不同。选择的填料不同、填料添加量的不同也都影响它的性能。

成型工艺

LCP塑胶原料的成型温度高，因其品种不同，熔融温度在300~425℃范围内。LCP熔体粘度低，流动性好，与烯烃塑料近似。LCP具有极小的线膨胀系数，尺寸稳定性好。成型加工条件参考为：成型温度300~390℃；模具温度100~260℃；成型压力7~100MPa，压缩比2.5~4，成型收缩率0.1~0.6。

1. 料筒温度

通常料筒温度、喷嘴温度、材料熔融温度如表所示。

如考虑到螺杆的使用寿命，可以缩小后部、中部、前部的温差。为了防止喷嘴流涎，喷嘴温度可以比表中所示的温度低10℃，如果要提高流动性的话，所设温度可以比表中所示的温度高出20℃，但是必须注意下列情况。

降低料筒温度时：滞留时间过长，不会引起粒料在料筒中老化，也不会产生腐蚀性气体，所以滞留时间长一般不会产生什么大的问题。但是，如果长时间中断成型的话，请降低料筒温度，再次成型时，以扔掉几模为好。

2. 模具温度

LCP塑胶原料可成型的模具温度在30℃-150℃之间。但是我们一般将模具温度设定在70℃-110℃左右。为了缩短成型周期、防止飞边及变形，应选择低的模具温度；如果要求制品尺寸稳定（特别是用于高温条件下的制品），减少熔接缝的产生及解决充填不足等问题时，则应选择高的模具温度。

3. 可塑化

螺杆的转速一般为100rpm。如果是含玻纤或者含碳玻纤的材料（例：A130、A230等），为了防止玻纤被折断，我们必须选择比较低的转速。此外，背压也尽可能低一点。料筒温度设定为300℃时，材料在料筒内滞留时间对塑料的机械性能、颜色都有影响。

4. 注射压力和注射速度

合适的注射压力必须取决于材料、制品形状、模具设计（特别是直浇口、流道、浇口）及其他的成型条件。但是LCP无任何品级其熔融粘度都是非常低的，所以注射压力比一般的热可塑性树脂要低。成型刚开始时采用低压，然后慢慢地增加压力，这是一种比较好的方法。大抵的成型品在15MPa-45MPa的注射压力下即可成型。另外，LCP的固化时间比较快，所以注射速度快则易得到好的结果。

5. 成型周期

成型周期取决于成型品的大小、形状、厚薄、模具结构及成型条件。正如上面所说的那样LCP具有良好的流动性，所以它的填充时间比较短，且固化速度也比较快，所以我们可以得到较短的成型周期。代表性的成型周期为10秒-30秒。

主要用途

1.LCP塑胶原料其具有高强度、高刚性、耐高温、电绝缘性等十分优良，被用于电子、电气、光导纤维、汽车及宇航等领域。2.用液晶作成的纤维可以做鱼网、防弹服、体育用品、刹车片、光导纤维几显示材料等，还可制成薄膜，用于软质印刷线路、食品包装等。3.LCP塑胶原料已经用于微波炉容器，可以耐高低温。LCP还可以做印刷电路板、人造卫星电子部件、喷气发动机零件；用于电子电气和汽车机械零件或部件；还可以用于医疗方面。4.LCP塑胶原料可以加入高填充剂作为集成电路封装材料，以代替环氧树脂作线圈骨架的封装材料；作光纤电缆接头护套和高强度元件；代替陶瓷作化工用分离塔中的填充材料等。 5.LCP塑胶原料还可以与聚砜、PBT、聚酰胺等塑料共混制成合金，制件成型后其机械强度高，用以代替玻璃纤维增强的聚砜等塑料，既可提高机械强度性能，又可提高使用强度及化学稳定性等。正在研究将LCP用于宇航器外部的面板、汽车外装的制动系统等。
