东莞市常平鑫耀塑胶贸易行

LCP 日本住友化学 E5204L

工业化液晶聚合物(简称LCP)起初是美国DuPont公司开发出来的溶致性聚对亚苯基对苯二甲酰胺（Kevlar®）。由于这种类型的聚合物只能在溶液中加工，不能熔融，只能用作纤维和涂料，是一种特种工程塑胶原料。

 应用 a、电子电气是LCP的主要市场：电子电气的表面装配焊接技术对材料的尺寸稳定性和耐热性有很高的要求（能经受表面装配技术中使用的气相焊接和红外焊接）； b、LCP：印刷电路板、人造卫星电子部件、喷气发动机零件、汽车机械零件、医疗方面； c、LCP加入高填充剂或合金（PSF/PBT/PA）： 作为集成电路封装材料、 代替环氧树脂作线圈骨架的封装材料； 作光纤电缆接头护套和高强度元件； 代替陶瓷作化工用分离塔中的填充材料。 代替玻璃纤维增强的聚砜等塑料（宇航器外部的面板、汽车外装的制动系统）。

a、LCP具有自增强性：具有异常规整的纤维状结构特点，因而不增强的液晶塑料即可达到甚至超过普通工程塑料用百分之几十玻璃纤维增强后的机械强度及其模量的水平。如果用玻璃纤维、碳纤维等增强，更远远超过其他工程塑料。 　b、液晶聚合物还具有优良的热稳定性、耐热性及耐化学药品性，对大多数塑料存在的蠕变特点，液晶材料可以忽略不计，而且耐磨、减磨性均优异。

c、LCP的耐气候性、耐辐射性良好，具有优异的阻燃性，能熄灭火焰而不再继续进行燃烧。其燃烧等级达到UL94V-0级水平。

d、LCP具有优良的电阻缘性能。其介电强度比一般工程塑料高，耐电弧性良好。在连续使用温度200-300℃，其电性能不受影响。间断使用温度可达316℃左右。

e、LCP具有突出的耐腐蚀性能，LCP制品在浓度为90%酸及浓度为50%碱存在下不会受到侵蚀，对于工业溶剂、燃料油、洗涤剂及热水，接触后不会被溶解，也不会引起应力开裂。

成型工艺

LCP塑胶原料的成型温度高，因其品种不同，熔融温度在300~425℃范围内。LCP熔体粘度低，流动性好，与烯烃塑料近似。LCP具有极小的线膨胀系数，尺寸稳定性好。成型加工条件参考为：成型温度300~390℃；模具温度100~260℃；成型压力7~100MPa，压缩比2.5~4，成型收缩率0.1~0.6。

1. 料筒温度

通常料筒温度、喷嘴温度、材料熔融温度如表所示。

如考虑到螺杆的使用寿命，可以缩小后部、中部、前部的温差。为了防止喷嘴流涎，喷嘴温度可以比表中所示的温度低10℃，如果要提高流动性的话，所设温度可以比表中所示的温度高出20℃，但是必须注意下列情况。

降低料筒温度时：滞留时间过长，不会引起粒料在料筒中老化，也不会产生腐蚀性气体，所以滞留时间长一般不会产生什么大的问题。但是，如果长时间中断成型的话，请降低料筒温度，再次成型时，以扔掉几模为好。

2. 模具温度

LCP塑胶原料可成型的模具温度在30℃-150℃之间。但是我们一般将模具温度设定在70℃-110℃左右。为了缩短成型周期、防止飞边及变形，应选择低的模具温度；如果要求制品尺寸稳定（特别是用于高温条件下的制品），减少熔接缝的产生及解决充填不足等问题时，则应选择高的模具温度。

3. 可塑化

螺杆的转速一般为100rpm。如果是含玻纤或者含碳玻纤的材料（例：A130、A230等），为了防止玻纤被折断，我们必须选择比较低的转速。此外，背压也尽可能低一点。料筒温度设定为300℃时，材料在料筒内滞留时间对塑料的机械性能、颜色都有影响。

4. 注射压力和注射速度

合适的注射压力必须取决于材料、制品形状、模具设计（特别是直浇口、流道、浇口）及其他的成型条件。但是LCP无任何品级其熔融粘度都是非常低的，所以注射压力比一般的热可塑性树脂要低。成型刚开始时采用低压，然后慢慢地增加压力，这是一种比较好的方法。大抵的成型品在15MPa-45MPa的注射压力下即可成型。另外，LCP的固化时间比较快，所以注射速度快则易得到好的结果。

5. 成型周期

成型周期取决于成型品的大小、形状、厚薄、模具结构及成型条件。正如上面所说的那样LCP具有良好的流动性，所以它的填充时间比较短，且固化速度也比较快，所以我们可以得到较短的成型周期。代表性的成型周期为10秒-30秒。

LCP的主要应用领域：

连接器系列、BOBBIN、接插件、SIMM插口、LED(MID)、QFP插口、微波炉支架、热风筒、烫发器、注射成型线路部件(MID)、光感应器(MID)、水晶振荡器座(MID)、集成块支承座、耳机部件、光缆拉伸件、光缆连接器、光缆接插器、针式打印机的线圈、针式打印机的底座、电扇、照相机快门板、泵的部件、USB系列、CD拾音器部件、印刷电路板、线圈骨架的封装材、作光纤电缆接头护套和高强度元件喷气发动机零件等电子电器。

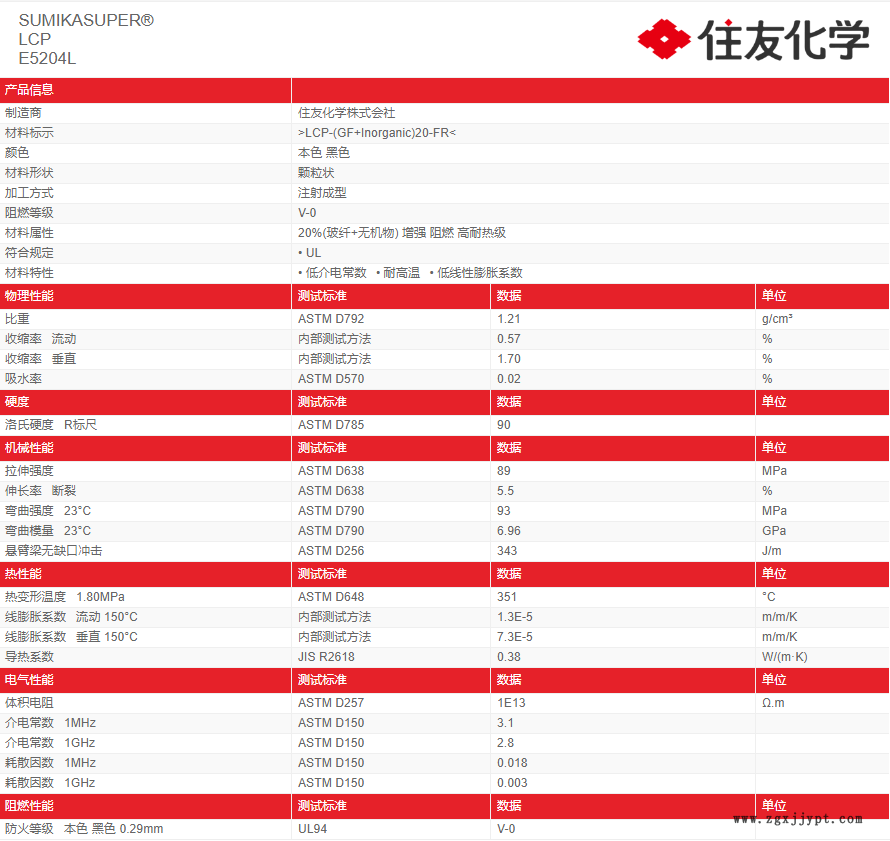

产品参数：
