| 产地 | 青岛胶州市 |
|---|---|
| 种类 | 板材挤出机 |
| 品牌 | 青岛超丰 |
| 型号 | PP/PE板材挤出生产线 |
| 螺杆数 | 单螺杆 |
| 可生产板材类型 | PE板 |
| 可生产板材层数 | 单层板 |
| 板材宽度 | 1220-1400 |
| 板材厚度 | 2-20 |
PE/PP板材挤出生产线配置及报价
A、生产线主要技术参数概述：
a、 制品的原材料：PE/PP粒料或回收料
b、 制品的宽度：1220/1400mm，制品的厚度：2mm--20mm
B、生产线基本构成
1.120单螺杆挤出机型号SJ—120/33 一套
2.液压换网器 型号HW120 一套
3.衣架式板材机头 （含两套模口 ） 一套
4.三辊压光机 型号SG450 一套
5.辊温（油）控制器 型号GWK3 一套
6.冷却排辊、裁边 型号PG8000 一套
7.对辊牵引机 型号GQY240 一套
8.移动式横向锯割机 型号HQ2000 一套
9.定长皮带式输送台 型号ST2000 一套
(已包含堆料台、自动上料机)
生产线设备配置及技术参数
一、 挤出机
1、120挤出机 1台
a、齿轮采用合金钢并经磨齿处理，使整体具备减震、低噪音、耐磨、使用寿命长等优点。箱体内个润滑点均采用强制润滑方式，润滑油配有高效水冷却系统。（江苏常州产，硬齿面塑机专用）
B、螺杆采用38CrMOALA优质氮化钢，并经氮化处理，氮化深度：0.4-0.7mm，硬度≥740HV，脆性2级。
C、机筒采用38CrMoALA优质氮化钢，并经氮化处理，氮化深度：0.4-0.7mm，硬度≥940HV，脆性2级。（浙江舟山产，高效挤出专用螺杆机筒）
d、加热器采用陶瓷加热器、每块加热器均开设散热风道,不锈钢保温罩。（江苏泰州产）
e、机筒散热区：7区 7X250W
f、风机采用进口低噪音高效冷却风机（型号：KF3型）。
G、驱动功率：132KW
H、控制形式：变频控制（采用国内名牌变频调速器）
i、螺杆直径：120m 长径比：33:1

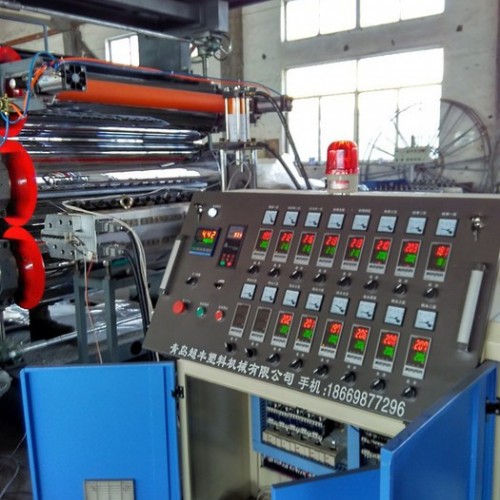

j、电器控制柜一套（立式单独控制柜，操作方便。采用智能温控仪，正泰低压电器）
二、单流道双孔板式快速换网器 1套（含液压管、手动换向网、液压回路、油泵）
a、换网器采用特殊的内部机构，保证密封性能良好
b、换网器各模体部分采用合金钢，并经热处理
c、换网器控制形式为液压式控制
d、液压控制功率：3hp-2.2KW
e、液压缸径：∮100mm
三、板材模具一套 （产地：浙江黄岩）
a、模具的有效宽度：1500mm
b、模具材料采用进口品牌优质耐热合金钢。
C、模具结构流道镀硬铬并镜面抛光处理，并配辅微动螺钉调整。
d、加热方式为加热棒芯部加热。每区加热功率约3KW

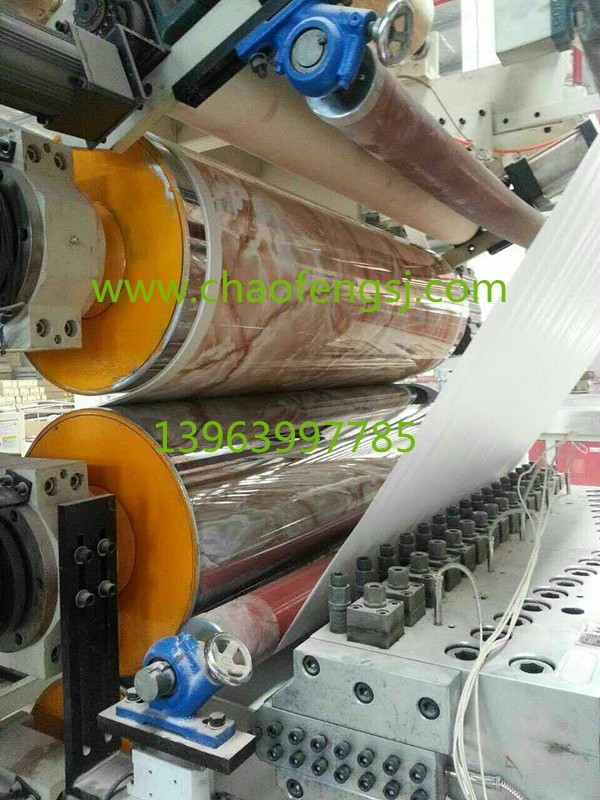

四、三辊压光机一台
a、结构:立式三辊,三辊调距机构为蜗轮、蜗杆带动丝杆机构，可手动+电动调节，并有两端可同步也可单独调节，调节范围0-40mm;三辊架有四只可单独调节高度的行走轮，可方便调节高度与水平
b、滚筒数量: 3支
c、滚筒直径：∮450mm
d、滚筒长度：1500mm
e、滚筒的壁厚：≥30mm
f、辊筒：材料采用45#品牌钢材，并经调质处理，硬度可达RC60-65
g、辊筒表面处理:镜面精抛光处理
h、辊筒结构采用多层复合式快速交换运油系统，保证辊筒的恒温。
i、辊筒的恒温介质：油恒温或水
j、温系统采用三辊温度分别独立控制系统模式，三辊的温度可分别任意调整，1.5kw泵三台。
k、三辊的控制系统采用独立控制系统模式采用名牌变频控制系统独立调速，
L、采用摆线减速机传动系统，保证三辊运转平稳
m、传动功率2.2KWx3=6.6kw

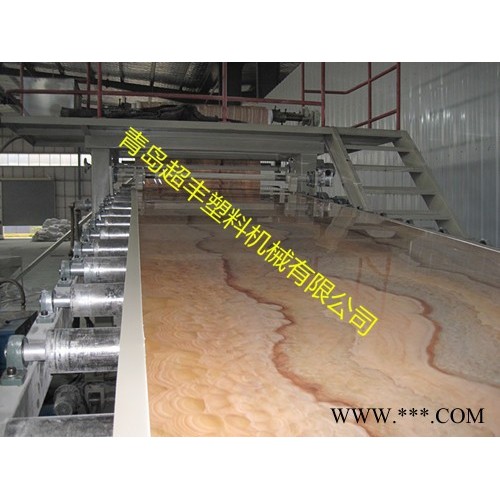

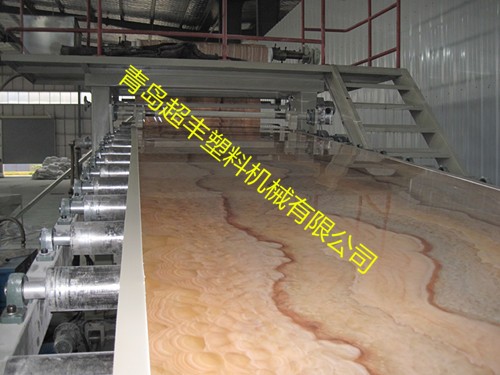

五、排辊装置一套
a、空送辊数量：26根
b、空送辊直径：∮70mm
c、空送辊长度：1600mm
d、空送辊材质：不锈钢
e、排辊装置长度：10米
f、配装优质合金裁边刀一套，以便生产薄板时，切边用。
六、牵引装置一套
a、牵引胶辊：一组
b、牵引直径：∮240mm
c、牵引长度：1500mm
d、牵引胶辊表面包耐腐蚀，耐温、耐磨橡胶并抛光
e、减速传动系统采用减速机传动
f、驱动电机：2.2KW高扭矩摆线电机，配2.2KW变频器一台
g、配辅三辊压光机和牵引速度连调系统，配辅牵引机独立调速系统
h、牵引夹紧方式：气动
七、切断机一台
a、纵向锯切装置
配两把纵向专用圆盘锯刀，2.2kw专用锯切电机。气动控制据盘升降。可横向调节门幅宽度，锯切厚度3-30mm。
b、横向锯切装置
配一把横向专用圆盘锯刀，2.2kw专用电机，气动压料夹紧。锯切保证与牵引同步。自动编码器计长，可手动也可自动控制。
八、皮带输送机
