| 厚度 | 1.5mm |
|---|---|
| 基材 | 改性聚丙烯网状增强编织纤维土工布 |
| 颜色 | 黑色，可定制 |
| 胶系 | 丁基橡胶聚异丁烯改性石油沥青 |
| 长期耐温性 | 85℃ |
| 短期耐温性 | 130℃ |
| 品牌 | 迈强 |
| 加工定制 | 是 |
| 纯肉厚 | 0.9mm |
| 是否双面胶带 | 否 |
全民塑胶--专注防腐20载
您身边的管道防腐材料专家
本公司产品均可开具13%增值税
聚丙烯防腐带 管道防腐带
聚丙烯防腐带，又名：聚丙烯防腐胶带，聚丙烯增强纤维防腐胶带，聚丙烯管道防腐胶带。是一种无污染、无危害的环保型聚烯烃胶粘带。

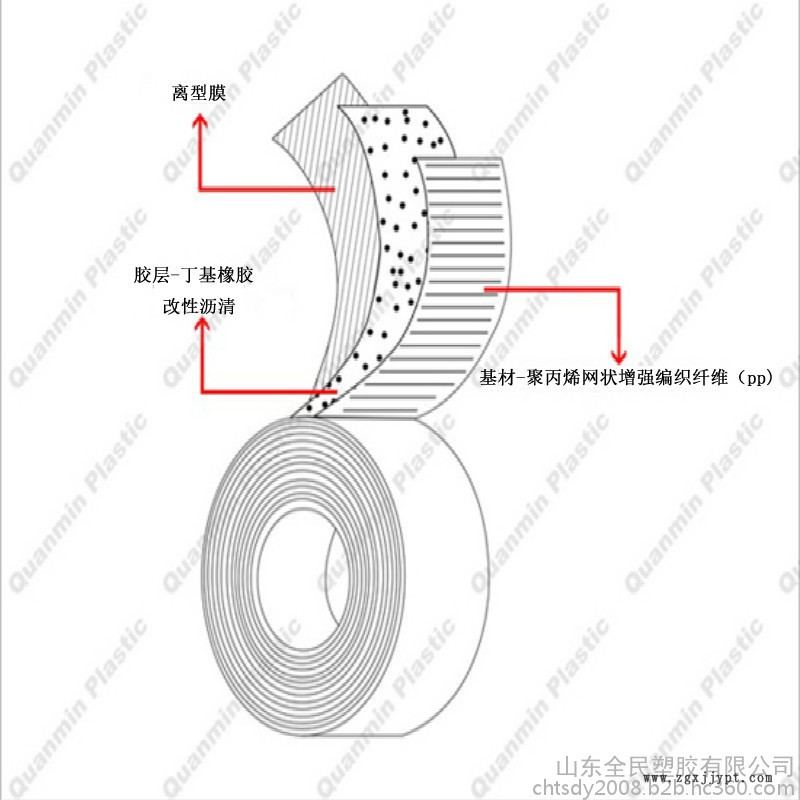

聚丙烯防腐带是我公司在2002年引进国外先进流程工艺，参照当时国内防腐胶粘带技术标准SY/T 0414-1998性能要求，选用独特的改性聚丙烯网状增强编织纤维土工布做基材，以丁基橡胶和聚异丁烯将高牌号石油沥青改性后做胶层，通过热复合技术试制成功的。当年曾被列为“重点新产品”，取代石油沥青与玻璃丝布防腐层工艺进行推广，被誉为“防腐之冠”美称。
聚丙烯增强纤维防腐胶带近二十年来在石油、天燃气、煤气、化工和城建的新设钢质管道和地埋钢质储存罐体外防腐蚀保护和老旧防腐层修复工程中得到了广泛应用，深受国内外广大客户的信赖。在国内我司为早期的聚丙烯管道防腐胶带厂家。
产品优点：
1.基材的网状增强纤维结构，达到了耐拉伸、耐压痕和抵抗由土壤应力产生的蠕变破坏效果，还具有独特的抗曲服、抗磨损、抗冲击能力。
2.高粘性的厚胶层与钢管表层的粘性极强，对聚丙烯防腐胶带自身搭接粘合比较牢固，对螺旋管焊缝处不会出现空隙，确保水和水蒸汽不渗透于管道表面。
3.独特的选料和先进的工艺，保证了聚丙烯增强纤维防腐胶带优异的耐老化、耐腐蚀和抗电击性能。
4.柔韧的基材、厚厚的胶层，使得该产品操作灵活，单层施工一次成型。提高了工效，节省了综合成本。

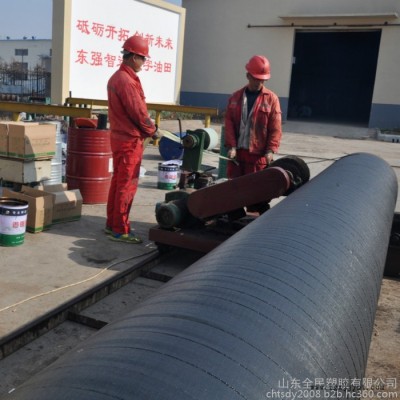

5.使用简便，现场手工、工厂机械绕带均可。
性能指标：
|
项目名称 型 号
| 760-39 | 760-45 | 760-47 | 780-55 | 780-60 | 780-65 | 780-70 | |
| 总厚度mm | 1.00 | 1.10 | 1.20 | 1.40 | 1.50 | 1.65 | 1.80 | |
| 胶层厚度mm | 0.70 | 0.85 | 0.90 | 0.80 | 0.90 | 1.05 | 1.20 | |
| 基材厚度mm | 0.30±0.05 | 0.60±0.05 | ||||||
| 拉伸强度 | ≥65Mpa | |||||||
| 对底漆钢强度
| 23 oC | ≥48 N/cm | ||||||
| 75 oC | ＞15 N/cm | |||||||
| 对背材剥离强度 | ≥28N/cm | |||||||
| 阴极剥离 | 8.0mm | |||||||
| 吸水率 | ＜0.30% | |||||||
| 水蒸气透过率
| ≤0.35 g/m2·24h | |||||||
| 体积电阻率 | ≥1.5×1012Ω·m | |||||||
| 电气强度 | ≥35Mv/m | |||||||
| 抗冲击性 | 23N·m | |||||||
| 适用温度 | -34 ～ +85oC | |||||||
供货信息：
颜色：黑色
适用管径：25～2200mm
胶带宽度：50~300mm
胶卷长度：15~120m
卷芯尺寸：38mm、76mm 纸芯或硬纸塑料卷芯
包装：纸箱 ㎡
按照客户需要定制加工
使用方法：
A.施工温度：-5～+50℃；禁止雨、雪、雾天风湿度＞85%情况下和沙较大环境下露天施工。
B.选用聚丙烯胶粘带做防腐蚀层时
1、防腐表面处理：除锈、除焊渣、除毛刺、清油污和杂物，并保持清洁干燥。符合GB/T 8923要求，手工除锈应达St3级，机械除锈应达到Sa2.5级。
2、涂底漆：使用时远离火源，搅拌均匀后用干净毛刷、滚刷或其他机械方法均匀涂敷。

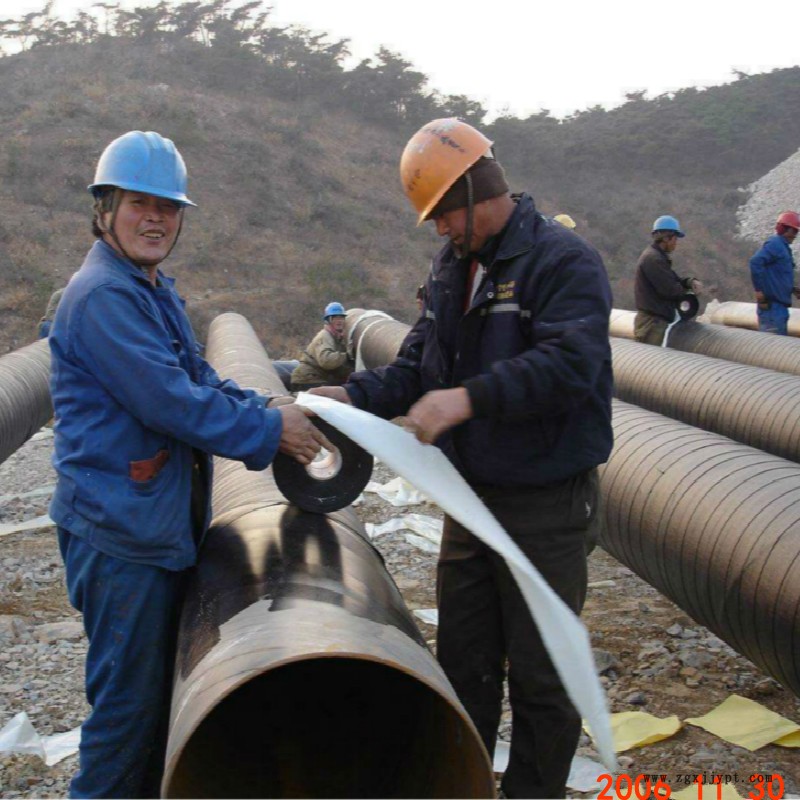

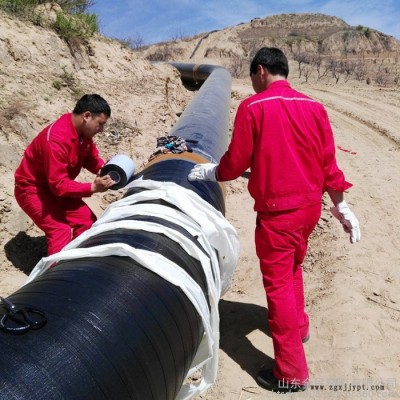

3、底漆涂刷5-10分钟表干后即可缠带。施工过程中要增大聚丙烯胶粘带与防腐面的平衡涨力，达到紧贴于作业面，实现包平无空隙、无皱折效果。
C. 选用聚丙烯胶粘带为需要增强应力的材料（如：粘弹体防腐材料、矿脂油性防材料）做保护层，使用时可无需涂刷底漆，使用方法同上。
运输贮存：
1、防暴晒、防雨淋、防冻保温、防止压坏变形。
2、在运输或存储中受到-5℃以下暴冻时，需在20℃左右存放48小时，方可使用。
3、应在相对湿度＜75%、温度5～30℃库房中存放，并远离热源与明火。
4、保质期限12个月。
