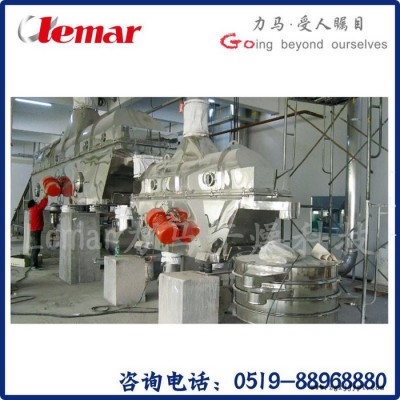

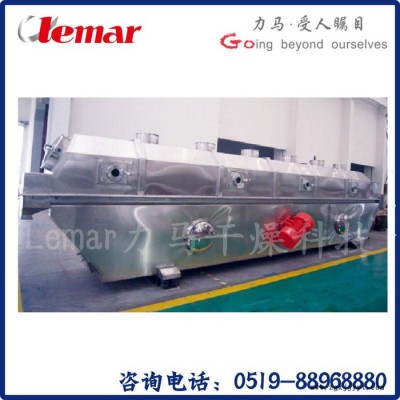

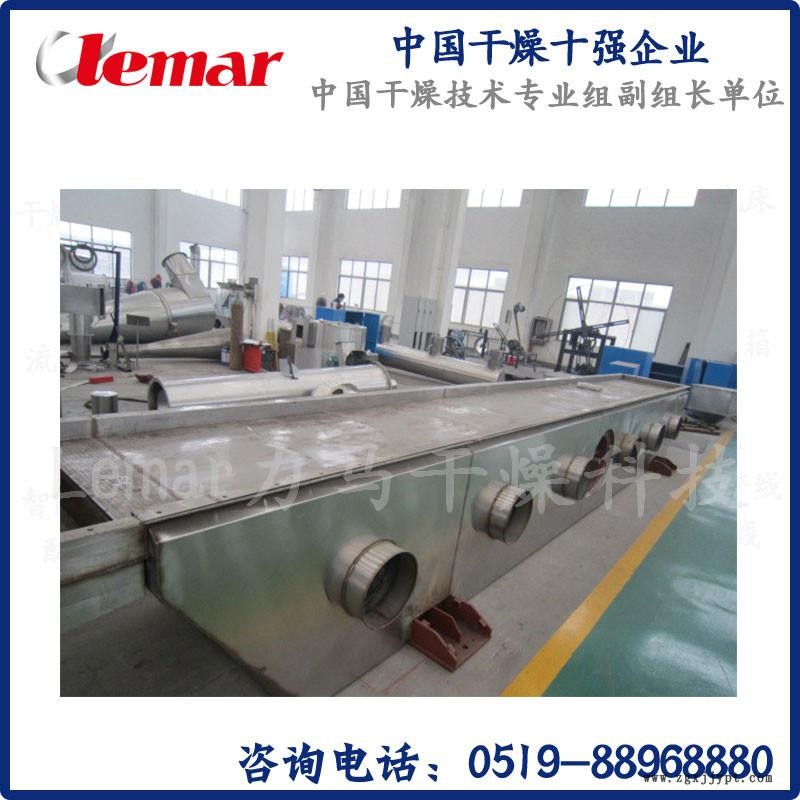

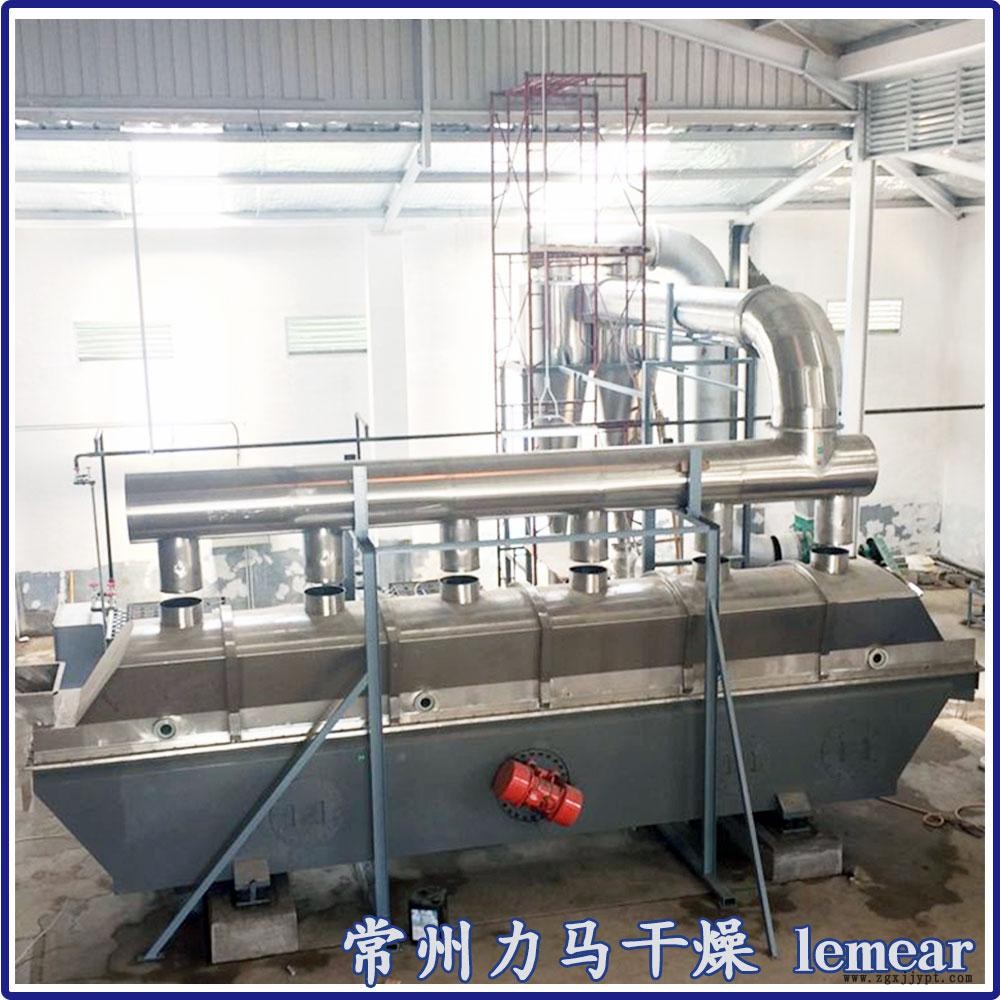

| 类型 | 卧式沸腾干燥机,箱式 |
|---|---|
| 功率 | 22（kw） |
| 外形尺寸 | 1.2*2.1（m） |
| 传热面积 | 34（m2） |
| 转速 | 23（r/min） |
| 干燥能力 | 400 |
| 适用物料 | 多种可用 |
| 应用领域 | 食品、化工、制药 |
| 占地面积 | 45 |
| 重量 | 5000（kg） |
| 装机功率 | 34 |
| 作用种类 | 振动式 |
| 流化面积 | 34 |
| 产量含冷却 | 3 |
| 品牌 | 力马干燥 |
| 型号 | xf |
| 加工定制 | 是 |
一、设备选型

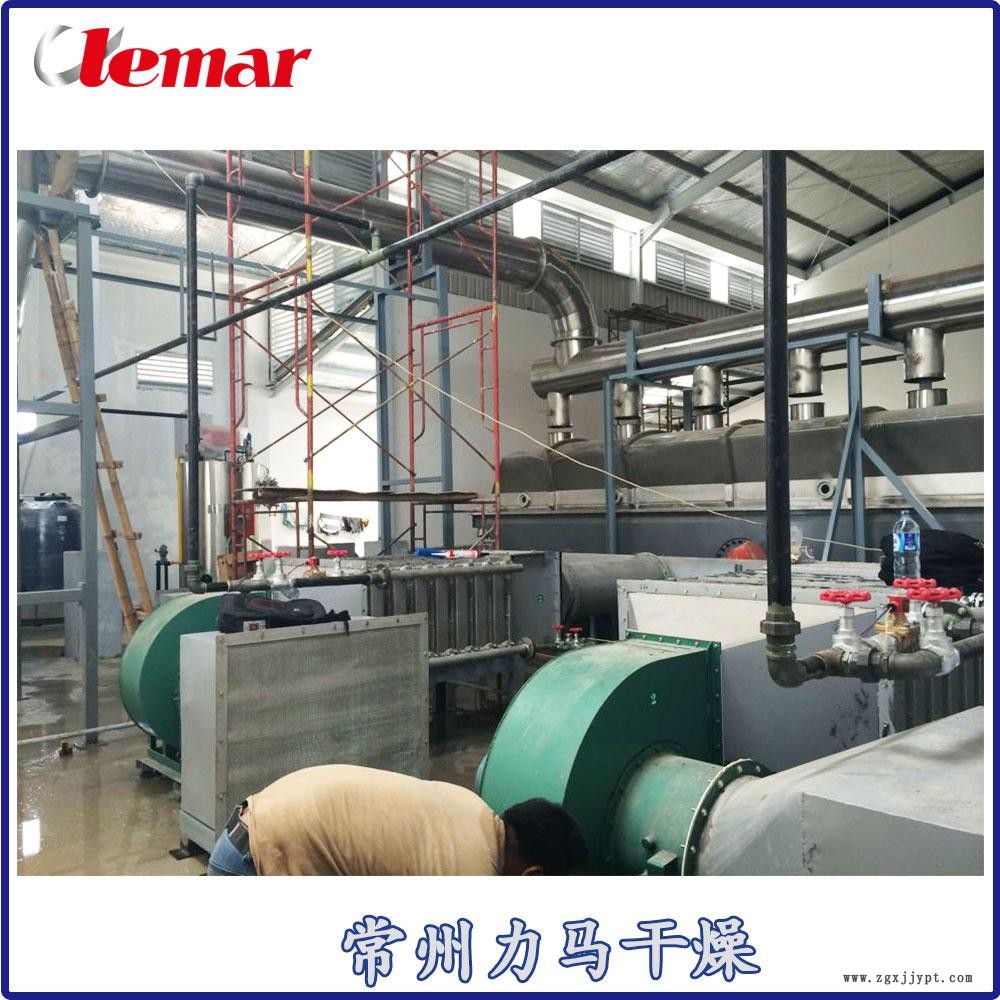

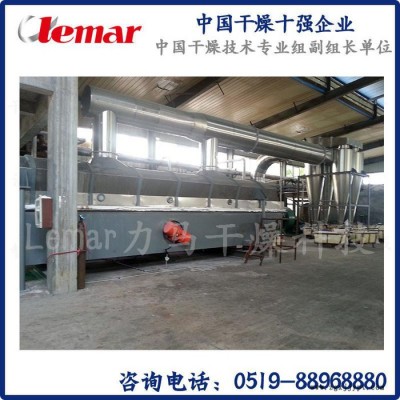

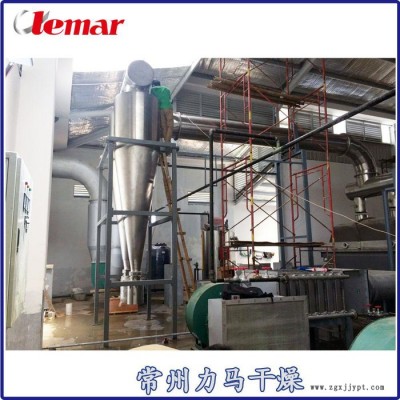

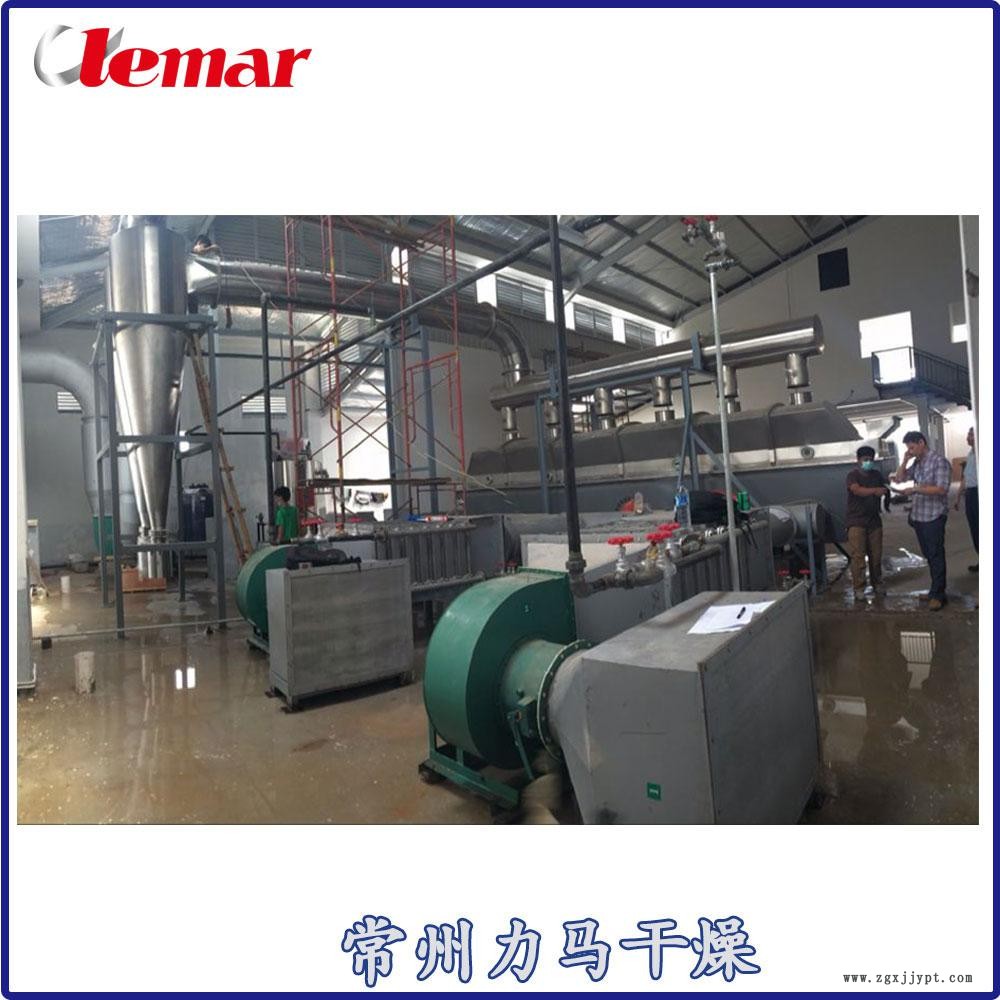

根据类似PVC颗粒或粉粒料的物料特性，结合我公司在本领域的经验，拟采用带自动回料系统的C型箱式沸腾流化床干燥机对该物料进行干燥。
二、技术条件
物料名称： 类似PVC颗粒（化工原料）产 量： 20T/天（1000kg/h）初含水率w1：25%~30%(设计取30%)终含水率w2：≤1%左右(设计取1%)热 源： 0.6MPa饱和蒸汽热风温度T1：130～140℃(设计取1450℃)出风温度T2：50～80℃ （平均取70℃）料 温θ2：40～70℃ （平均取60℃）干物料粒度：100～300目（少量300目）堆比重： 300～400kg/m3左右（设计取350kg/m3）三、能源介质供给条件
1、电源：电压380V，50Hz
2、热源：0.6MPa蒸汽
四、自然条件（参考青岛）
1、年平均气温为12.4℃，年平均相对湿度为70%。
2、查空气焓湿图可知：年平均空气含湿量为0.0065kg水/kg干空气。
五、设计计算（物料衡算，热量衡算和风量）:
1．物料衡算：
脱水量计算：W水≈415kg/h
处理量计算: W处=1415kg/h
根据类似物料在沸腾流化床生产使用实践，设定物料在该设备的干燥时间为45分钟，进料及床层平衡时间为5分钟，出料时间为10分钟；
实际干燥任务的95%是在45分钟内需要完成，故实际风量应大于20000kg/h，确定为25000kg/h；
排风含湿量验算:x2=0.0065+415/25000=0.023kg水/kg干空气,查空气焓湿图可知,排风温度为80℃时,相应的湿球温度为tw2=27℃,t2-tw2=80-27=53℃,大于20～50℃,完全可保证在旋风分离器或布袋除尘器中不会结露,考虑到终水分很小，认为排风温度设定合理。
六、选型说明
6.1 流化条件：箱式沸腾流化床的空塔气速u0一般选择为1.5Kg～1.8Kg/s（空塔穿孔气速20m～25m/s），床板的开孔率ε为3～10，由于烘干物料为比重比较小，根据经验，空塔气速u0取为1.5Kg/s，选用冲孔床板，开孔率为5.2%左右；
6.2 流化床面积S=25000/3600/1.5=4.63㎡，结合标准，确定为S=4.8㎡
6.3 流化床的料层高度H=1000/350/4.8=0.595m，在合理范围内，可以确保沸腾效果。
七、性能参数：
1、设备型号：XF-4.8C
2、产 量：1T/h
3、系统风量：～25000Kg/h
4、热风温度：130～140℃
5、出风温度：50℃～80℃
6、干燥时间：45～60min/批（含进出料时间）
