工业印刷喷漆化工净化设备 涂料行业用催化燃烧设备装置 迈维环保

催化燃烧原理

本净化装置是根据吸附（效率高）和催化燃烧（节能）两个基本原理设计的，即吸附浓缩-催化燃烧法，该设备采用双气路连续工作，设备两个吸附床可交替使用。

含有机物的废气经风机的作用，经过活性炭吸附层，有机物质被活性炭特（有）的作用力截留在其内部，洁净气体排出；经过一段时间后，活性炭达到饱和状态时，停止吸附，此时有机物已被浓缩在活性炭内。

催化净化装置内设加热室，启动加热装置，进入内部循环，当热气源达到有机物的沸点时，有机物从活性炭内跑出来，进入催化室进行催化分解成CO2和H2O，同时释放出能量。利用释放出的能量再进入吸附床脱附时，此时加热装置完全停止工作，有机废气在催化燃烧室内维持自燃，尾气再生，循环进行，直至有机物完全从活性炭内部分离，至催化室分解。活性炭得到了再生，有机物得到催化分解处理。

 工作原理

该系统工作过程主要划分为三种状态参数设定、燃烧运行和燃烧停止。

1．参数设定状态

此状态为燃烧工作之前做好数据的准备。可根据需要分别设定点火温度和变频器起动时的频率，控制风机的风量。点火温

度是为了保证点火过程的可靠性。起动频率保证催化燃烧器在刚点燃时的有焰燃烧，这时的燃烧比不易太低，风量不能过

大。

2．燃烧运行状态

(1)燃烧起动过程

当控制系统在待命的状态下，接到输入的起动命令，将进入燃烧运行状态，首先是控制系统进行自检，之后进行前吹扫，

变频器输出信号控制风机的旋转，空气风量由低速渐变为高速再逐渐变为低速，新鲜空气风吹过燃烧炉盘，以保证炉内

没有残留燃气的存在，保证点火过程的安(全)可靠。具体操作是变频器先起动，PLc模拟输出信号使变频器频率从起动设定

频率开始上升，达到一定频率后保持一定时间后再下降，完成起动前的吹扫。之后，发出点火信号，高压点火器工作，

同时打开点火管道的阀门，小火点燃。通过紫外线传感器的检测到期小火点燃后，打开主燃气阀门。这时催化燃烧炉盘

进行有焰燃烧，直到检测温度信号达到设定的点火关闭温度，点火阀门关闭，完成点火过程，进入到燃烧调节阶段。

(2)燃空比的调定

有文献表明，催化燃烧时的“燃气/空气比值”范围一般在4～11之间；在一定的燃烧条件之下，燃/空比为6时，

就能实现较好的催化燃烧效果，燃烧系统就可以得到 的热效率，同时又能取得较好的排放效果。

本系统的燃气一空气比的调节是通过零压阀实现的。当改变风机的空气风量时，燃/空比也能随之被改变，以达到催化

燃烧器燃烧工作的要求。在起动时只要调节输出变频器的频率就能达到点火时要求的从有焰燃烧到催化燃烧的燃/空比

的变化。

(3)燃烧温度调节

燃烧器温度调节可以通过文本显示器的键盘输入，改变变频器的输出频率，调节适当的风量。当风量增(大)，燃烧温度

超过设定值，则PLc控制变频器降低输出频率，减少出风量来稳定燃烧器的温度。若变频器输出频率低于设定值(风机

出风量频率，设为5 Hz)，而出风量仍高于设定值时，PLc开始计时，若在一定时间内，降低到设定值，PLc放弃计时

，继续变频调速运行；若在一定时间内温度仍高于设定，PLc将继续调节，直至达到设定值。由PLc经PID运算后控制

变频器的频率输出；如温度不够，则频率上升，延时保持一定时间。反之亦然。

3．燃烧停止状态

燃烧器的停止是在接受到文本显示器发来的停止命令，首先将主燃气阀关断，然后，系统进行后吹扫，进行驱散残余

燃气，并对燃烧盘进行强制风冷降温。经过一段时间之后，关闭风机，变频器停止工作，完成燃烧器停机过程

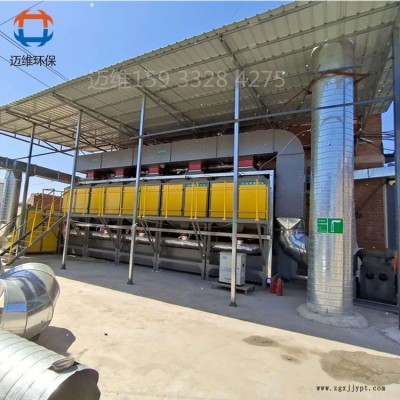

催化燃烧装置（RCO）：首先，通过除尘灭火系统。然后进入热交换器，送入加热室，使气体达到燃烧反应温度。然

后，通过催化床的作用。它进入热交换器与低温气体进行热交换

，从而进入气体的温度可以上升到反应温度。如果未达到反应温度，加热系统可以通过自动控制系统实现补偿加热。

催化燃烧装置（RCO）：

1、操作方便，设备工作，实现自动控制；

2、设备启动，只需1530分钟升温至点火温度，能耗低；

3、先进贵金属钯铂浸渍蜂窝陶瓷载体催化剂比表面积大，阻力小，净化率高。

4、废热可回流至干燥通道，降低原干燥通道的能耗，也可作为其他方面的热源。

5、使用寿命长，催化剂更换2年，支架可再生。

催化燃烧装置的应用范围

1、苯、醇、酮、醛、酯、醚、烷烃等混合有机废气处理。

2、适用于化工、塑料、橡胶、制药、印刷、农药、制鞋、喷漆等行业的有机废气净化。
