上海凯诩塑胶原料有限公司

类型	标准料
计量单位	千克
牌号	B4300G6
销售方式	品牌经销

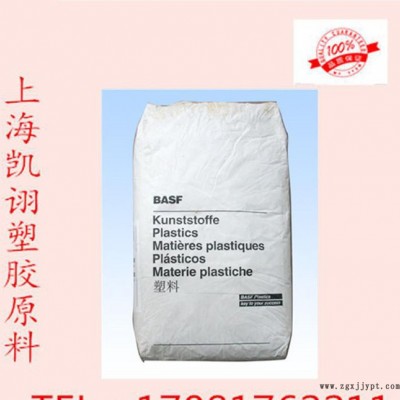

品牌	德国巴斯夫
厂家(产地)	德国巴斯夫
加工级别	注塑级
特性级别	增韧级,增强级,高流动,高刚性



产品参数

性能项目		试验条件[状态]	测试方法	测试数据	数据单位
物理性能	密度		ISO 1183	1530	kg/m3
	粘度系数		ISO 307	102	cm3/g
	吸水率	23℃,饱和	ISO 62	0.4	%
	吸水率	23℃,50%相对湿度	ISO 62	0.2	%
	成型收缩率	纵向		0.2	%
	成型收缩率	横向		1.1	%
机械性能	拉伸模量		ISO 527-1/-2	10000	MPa
	拉伸强度		ISO 527-1/-2	135	MPa
	断裂伸长率		ISO 527-1/-2	2.5	%
	拉伸蠕变模量		ISO 899-1	7500	MPa
	简支梁无缺口冲击强度	23℃	ISO 179/1eU	67	KJ/m2
	简支梁缺口冲击强度	23℃	ISO 179/1eA	11	KJ/m2
	弯曲强度		ISO 178	200	MPa
电气性能	相对电阻率	100Hz	IEC 60250	4
	相对电阻率	1MHz	IEC 60250	3.8
	介电消散因子	100Hz	亿厘60250	25	E-4
	介电消散因子	1MHz	IEC 60250	170	E-4
	体积电阻率		IEC 60093	1E16	Ohm.m
	相对痕迹指数	A	IEC 60112	375
	相对痕迹指数	B	IEC 60112	125
热性能	熔体容积率		ISO 1133	11	cm3/10min
	熔融温度		ISO 11357-1,-2,-3	223	℃
	阻燃性		UL94	HB
	热变形温度	1.8Mpa	ISO 75-1/-2	215	℃
	热变形温度	0.45Mpa	ISO 75-1/-2	220	℃
	线膨胀系数		ISO 11359-2	0.2-0.3	E-4/℃

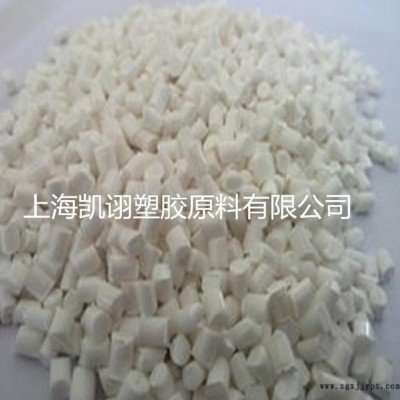

 聚对苯二甲酸丁二醇酯，又名聚对苯二甲酸四次甲基酯。英文名polybutylene terephthalate（简称PBT PBTP或PTMT），属于聚酯系列，是由1.4-pbt丁二醇(1.4-Butylene glycol)与对苯二甲酸(PTA)或者对苯二甲酸酯(DMT)聚缩合而成，并经由混炼程序制成的乳白色半透明到不透明、结晶型热塑性聚酯树脂，今后的发展趋势为直接酯化法生产。与PET一起统称为热塑性聚酯，或饱和聚酯。

PBT技术的基础是IEEE802.1ah定义的PBB（ProviderBackboneBridge，运营商骨干桥接）技术，IEEE把PBT技术称为PBB-TE（Provider Backbone Bridge Traffic Engineering，支持流量工程的运营商骨干桥接技术）。PBB又称为MAC-in-MAC，是一种基于MAC堆栈的技术，用户MAC被封装在运营商MAC内，通过二次封装对用户流量进行隔离，增强了以太网的可扩展性和业务的安全性。PBB的关键是在MAC-in-MAC封装中引入了24 bit的 I-TAG（业务实例标签）用来标识业务。

概述

随着CE（CarrierEthernet，电信级以太网）概念的提出，满足电信网络需求，面向连接的以太网技术—PBT（ProviderBackboneTransport，运营商骨干传送）也在2005年10月浮出水面。此后，国内外均有运营商采用PBT技术组网，为PBT技术在城域网内的发展提供了很好的开端。

PBT的工艺特点

PBT注塑之前一定要在110～120℃的温度下干燥3小时左右，成型加工温度为250～270℃，模温控制在50～75℃为宜。因该料从熔融状态一经冷却，则会立即凝固结晶，故其冷却时间较短；若喷嘴温度控制不当（偏低），流道（水口）易冷却固化，会出现堵嘴现象。若料筒温度超过275℃或熔料在料筒中停留时间超过30分钟，易引起材料分解变脆。PBT注塑时需用较大水口进胶，不宜使用热流道系统，模具排气要良好，宜用“高速、中压、中温”的条件成型加工，防火料或加玻纤的PBT水口料不宜再回收利用，停机时需用PE或PP料及时清洗料管，以免碳化。?

PBT的加工条件：

干燥温度（℃）	110～120	干燥时间约（hr）		2～3
模具温度（℃）	50～75	残料量（mm）			2～6
熔胶温度（℃）	250～270	背压（MPa）			5～10
注射压力（MPa）	100～140	锁模力约(ton/in2)			3～4
注?塑?速?度	高?速	回料转速(rpm)			70～90
螺?杆?类?别	标?准?螺?杆（直?通?式?喷?嘴）
停?机?处?理	关料闸啤清即可		碎料翻用（%）		15～25
备注：防火PBT需要用PE料过炮，水口料不宜回收利用。

PBT的模具制作：

合?适?壁?厚mm）	1.5～4（排气要充分）
浇 口 设 计	不宜用热流道系统；大部分浇口均宜，因为需高速注塑，
	浇口通常要较大，针点形、潜水浇口的直径应为1.5mm
收 缩 率 （%）	1.7～.2.3%，成型后48小时内仍有少许收缩（0.05%）

合成工艺

PBT 间歇类型， Polytex Design，PTA路线合成法 或 DMT路线合成法 ( 英文 ：Batch-poly)

PBT 连续类型， Polytex Design，PTA路线合成法

间歇法介绍

流程描述

1-4 丁二醇混合和输送系统

予熔制备系统

酯化反应系统

缩聚反应系统

切片切粒和包装系统

催化剂制备系统

过滤器清洗系统

THF回收系统

热媒系统

计算机集成控制系统

特点

浆料制备系统使用在改性PBT的生产中，催化剂和添加剂可以在低温时加入

酯化在低温或正常反应温度下连续进料，易于控制，安全可靠

设计规模

工业化设计单线能力在3-40吨/日，年产1000吨-15000吨。

加工工艺

PBT为热塑性塑料，为适用于不同加工业者使用，一般多少会加入添加剂，或与其它塑料掺混，随着添加物比例不同，可制造不同规格的产品。由于PBT具有耐热性、耐候性、耐药品性、电气特性佳、吸水性小、光泽良好，广泛应用于电子电器、汽车零件、机械、家用品等，而PBT产品又与PPS、PC、POM、PA等共称为五大泛用工程塑料。

PBT具有明显的熔点，熔点为225～235℃，是结晶型材料，结晶度可达40%。

PBT熔体的粘度受温度的影响不如剪切应力那么大，因此，在注塑中，注射压力对PBT熔体流动性影

响是明显。

PBT成型制品各向异性。PBT在高温下遇水易降解。2 注塑机的选择

选用螺杆式注塑机时。应考虑如下几点。

①制品的用料量应控制在注塑机额定最大注射量的30%～80%。不宜用大注塑机生产小制品。

②应选用渐变型三段螺杆，长径比为15～20，压缩比为2.5～3.0。

③应选用自锁式喷嘴，并带有加热控温装置。

④在成型阻燃级PBT时，注塑机的有关部件应经防腐处理。3 制品与模具设计

②未改性PBT的成型收缩率较大，在1.7%～2.3%，模具要有一定的脱模斜度。

③模具需要设排气孔或排气槽。

④浇口的口径要大。

⑤模具需设置控温装置。模具最高温度不能超过100℃。

⑥阻燃级PBT成型，模具表面要镀铬，以防腐。4 原料准备

所对应的时间不超过6h、4h、2h。料层厚度低于30mm。5 注塑工艺参数

①注射温度 PBT的分解温度为280℃，所以实际生产中一般控制在240-260℃之间。

②注射压力注射压力一般为50～100MPa。

③注射速率 PBT冷却速度快，因此要采用较快的注射速率。

④螺杆转速和背压 成型PBT的螺杆转速不宜超过80r/min，一般在25～60r/min之间。背压一般为注射压力的10%～15%。

⑤模具温度 一般控制在70～80℃，各部位的温度差不超过10℃。

⑥成型周期 一般情况下为15～60 s。6 注意事项

①再生料的使用 再生料与新料的比例一般在25%～75%。

②脱模剂的使用 一般情况下不使用脱模剂，必要时可采用有机硅脱模剂。

③停机处理 PBT的停机时间在30min以内，可将温度降到200℃时停机。长期停机后再生产时，要将料筒内的料排空，再加入新料才能进行正常生产。

④制品的后处理 一般情况下不需要进行处理，必要时在120℃时处理1～2h。

物理特性

PBT是最坚韧的工程热塑材料之一，它是半结晶材料，有非常好的化学稳定性、机械强度、电绝缘特性和热稳定性。这些材料在很广的环境条件下都有很好的稳定性。PBT吸湿特性很弱。非增强型PBT的张力强度为50MPa，玻璃添加剂型的PBT张力强度为170MPa。玻璃添加剂过多将导致材料变脆。PBT的结晶很迅速，这将导致因冷却不均匀而造成弯曲变形。对于有玻璃添加剂类型的材料，流程方向的收缩率可以减小，但与流程垂直方向的收缩率基本上和普通材料没有区别。一般材料收缩率在1.5%~2.8%之间。含30%玻璃添加剂的材料收缩0.3%~1.6%之间。熔点（225℃）和高温变形温度都比PET材料要低。维卡软化温度大约为170℃。玻璃化转换温度（glass trasitio temperature）在22℃到43℃之间。由于PBT的结晶速度很高，因此它的粘性很低，塑件加工的周期时间一般也较低。

应用范围

家用器具（食品加工刀片、真空吸尘器元件、电风扇、头发干燥机壳体、咖啡器皿等），电器元件（开关、电机壳、保险丝盒、计算机键盘按键等），汽车工业（散热器格窗、车身嵌板、车轮盖、门窗部件等）。
