| 包装 | 20kg/桶 |
|---|---|
| 产地 | 日本 |
| 供货地 | 苏州 |
| 品牌 | TAIHO |
| 型号 | 23V |
|

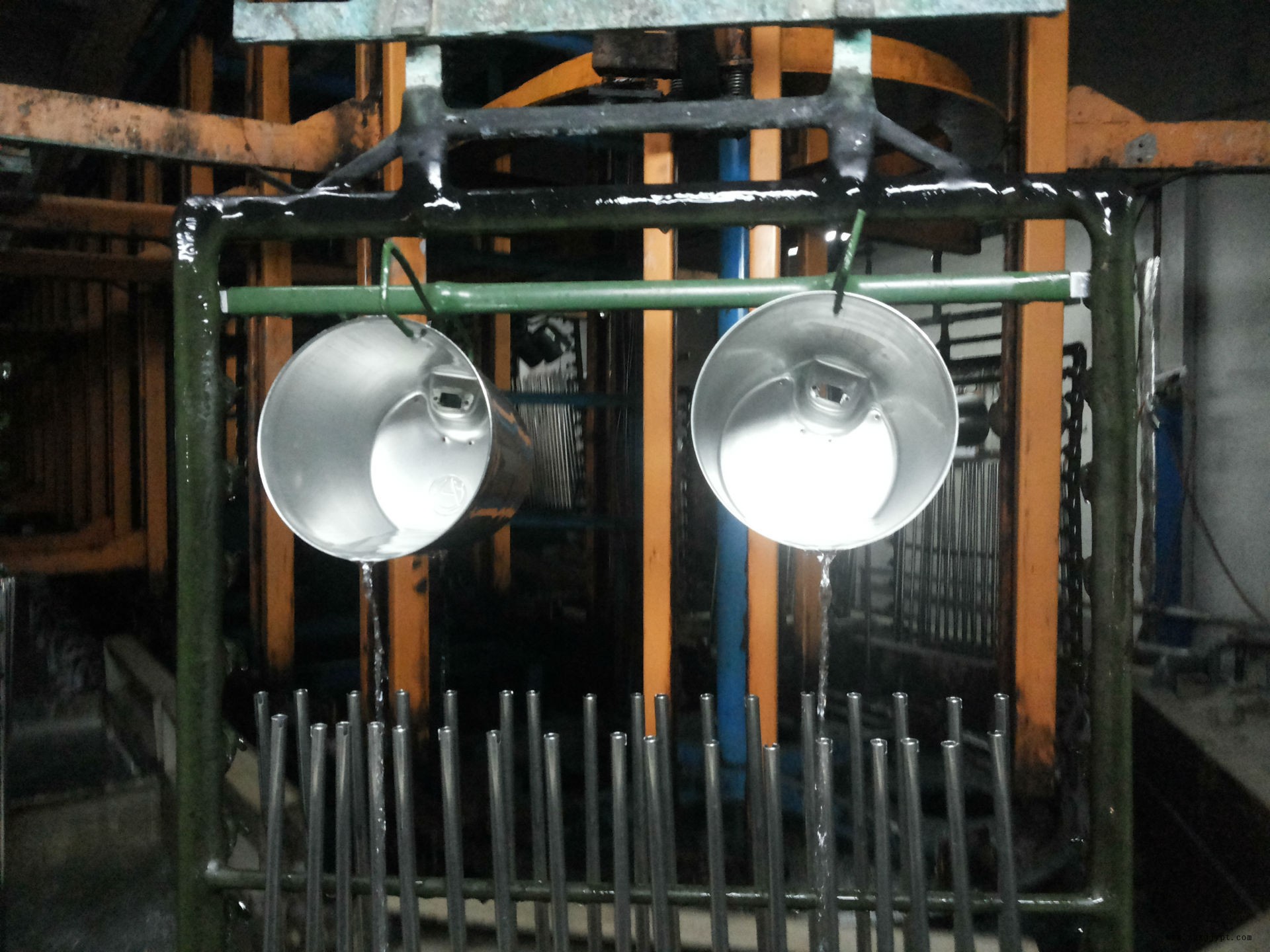

新23V系列环保镀锌光剂是最新一代研发产品，其优良的高平整稳定及简单的操作特性，可成功取代传统氰化镀锌工艺，也可直接转换任何现代碱性光剂，配合912体系三价黑色钝化能得到又黑又亮的外观。
一、工艺特点：
1．镀层光亮，结晶细致。（于912体系三价黑色钝化，配合外观黑亮）
2．镀层柔韧性好，即使厚度达到25um以上也不会起皮起泡。
3．镀液分散能力和覆盖能力极强，即使低区凹陷处也能得到很好的镀层，适宜于复杂形状的工件及大型工件的电镀，如机柜机箱等。
4．维护简单，没有碱雾产生，对设备腐蚀小，
5．不含氰化物、络合物，废水处理简单。
6．综合成本低廉。
7. 转缸方便快捷，可直接进行添加即可，不影响生产，可立即提高镀层的结晶度。
二、新23V添加剂的作用：
名称 | 作用 |
23VA（主光剂） | 用于开缸及补充，作用为镀层结晶细腻。 |
23VB（辅光剂） | 用于开缸和补充，作用在于扩大低区亮度范围。 |
23VC（金属净化剂1） | 用于开缸，作用净化金属杂质，尤其是使用氧化锌开缸更需要添加 。 |
23VD（金属净化剂2） | 用于平时日常添加补充，作用于增加低区亮度 |
23VE（水质净化剂） | 用于处理水质，起到软化水质的作用 |
注：建议在转槽前进行赫试槽试验来决定具体的步骤和添加量。

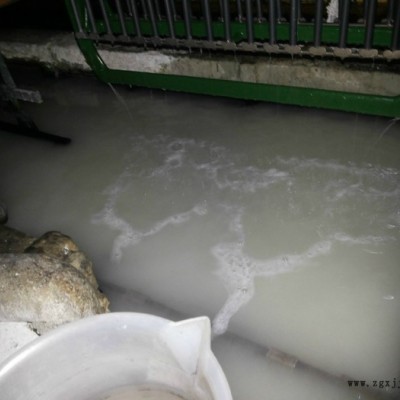

三、开缸条件：
项目 | 挂镀标准(使用范围） | 滚镀标准（使用范围） |
锌 | 13g/L（8-15g/L） | 13g/L（8-15g/L） |
氢氧化钠 | 120g/L（100-150g/L） | 120g/L（100-150g/L） |
23VA | 20ml/L（10-30ml/L） | 20ml/L（10-30ml/L） |
23VB | 1ml/L（0.2-4ml/L） | 1ml/L（0.2-4ml/L） |
23VC | 3ml/L（1-6ml/L） | 3ml/L（1-6ml/L） |
23VD | 1ml/L（0.2-4ml/L） | 1ml/L（0.2-4ml/L） |
23VE | 1ml/L（0.2-4ml/L） | 1ml/L（0.2-4ml/L） |
温度 | 28℃ （23-35℃） | 28℃ （23-35℃） |
电流密度 | 2．5A/dm2（1-4A/dm2） | 1A/dm2（0.5-2A/dm2） |
电压 | 3-6V | 9-16V |
阳极与阴极面积比 | 2：3至1：2 | |
阳极 | 99．99纯锌板和铁板 | |
注：禁止在槽中加入任何络合剂。
四、开缸步骤
1、清洗干净备用槽，在槽 中加入1/5去离子水。
2、加入需要量的氢氧化钠，然后将氧化锌调成糊状缓缓加入槽中，不断搅拌至完全溶解，操作时需要着防护和面罩。
3、溶液冷却至室温。
4、加0.5-1.5g/L锌粉烈搅拌1-2小时。
5、静置溶液1-2小时后过滤至镀槽中
6、加水至液位，彻底搅拌溶解。分析金属锌和氢氧化钠含量。
7、用0.2A/dm2的电流电解溶液8—12小时。
8、按标准开缸量进行添加23V系列光剂。
五、消耗量（挂镀、滚镀相同）
23VA 150—250ml/KAH
23VB 30—60ml/KAH
23VD 8—25ml/KAH
23VE 每补25KG氢氧化钠需补加4—6L
联系人：杨秀飞 15806220996
