| 品名 | 塑料模具钢 |
|---|---|
| 材质 | 1.2311 |
| 产地/厂家 | 撒斯特 |
| 仓库所在城市 | 东莞 |
| 仓库 | 东莞长安锤成 |
| 仓库地址 | 东莞长安锤成 |
| 仓库电话 | 13688930669 |
| 质量等级 | **（受理质量异议） |
| 加工服务 | 其他加工服务 |
| 配送服务 | 可配送到厂 |
| 货物销售类型 | 现货 |
| 用途 | 金属制品,机械制造 |
| 产品表面描述 | 热轧 |

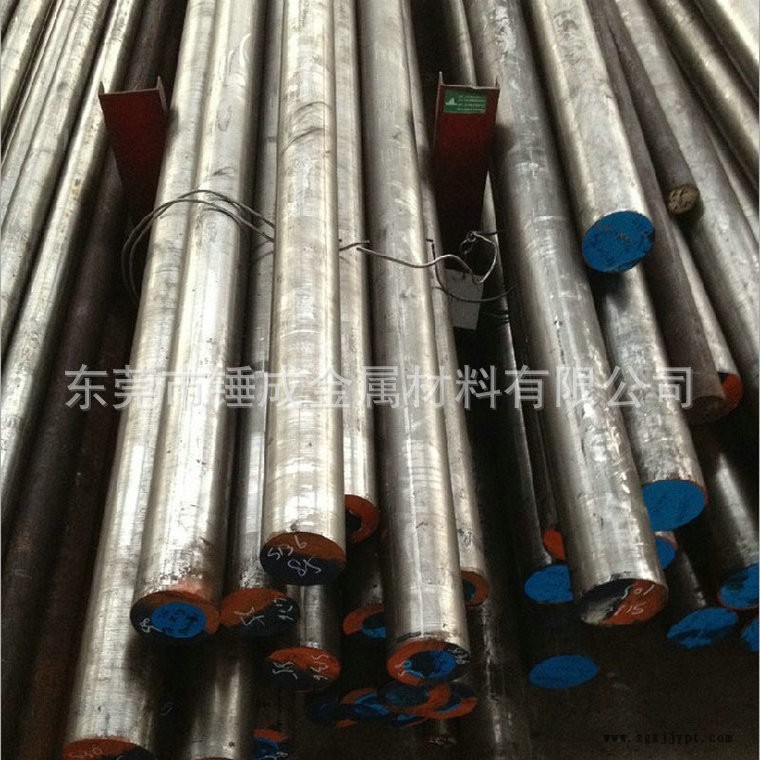

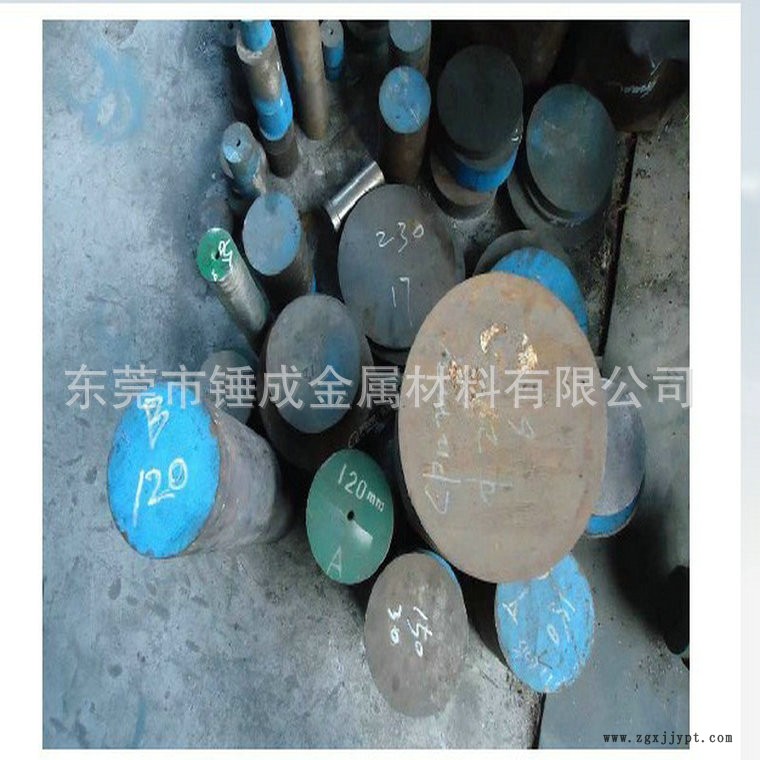

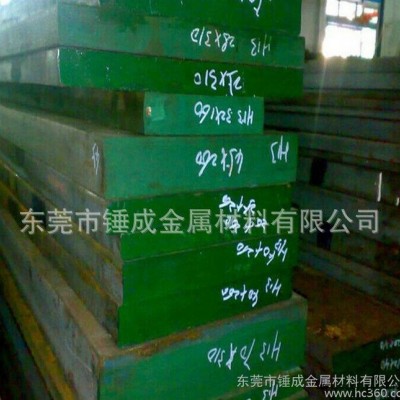

| 规格 | Φ21-130,Φ80-120,Φ90-220,Φ100-300,Φ200-400,Φ21,φ38,φ45,φ75,φ90,Φ130,Φ140,Φ195,Φ220,205,255,305,405,505,圆钢规格齐全,钢板可切规格料（mm） |
| 品牌 | 撒斯特 |
C 0.37~0.42、Cr 1.80~2.10、Mn 1.40~1.60、Si≤0.40、Mo 0.15~0.25、S≤00.005、Ni 0.40 热加工规范
始锻温度1050℃，终锻温度850℃，随炉缓冷。 热处理方法
加硬处理：为提高模具寿命达到80万模次以上，可对预硬钢实施淬火加低温回火的加硬方式来实现。淬火时先在500-600℃预热2-4小时，然后在850-880℃保温一定时间（至少2小时），放入油中冷却至50-100℃出油空冷，淬火后硬度可达50-52HRC，为防止开裂应立即进行200℃低温回火处理，回火后，硬度可保持48HRC以上氮化处理氮化处理可得到高硬度表层组织，氮化后的表层硬度达到650-700HV（57-60HRC）模具寿命可达到100万次以上，氮化层具有组织致密，光滑特点，模具的脱模性及抗湿空气及碱液腐蚀性能提高。 软化退火规范
退火温度710~740℃，炉中缓冷，硬度≤235HB。 淬火、回火规范
淬火温度840~870℃，油冷却或180~220℃盐浴，淬火后硬度51HRC，1730MPa.回火温度100℃/200℃/300℃/400℃/500℃/600℃/700℃，硬度51HRC/50HRC/48HRC/46HRC/42HRC/36HRC/28HRC. 典型应用举例
①用于锌、铝、镁及其合金压铸模②热压模、各种热锻模③金属挤压模模架
