材质 | 45#钢 |
---|---|
产地 | 台湾 |
适用范围 | 纺织机械 |
质量体系 | ISO9001 |
工艺类型 | 等静压成型粉末冶金模 |
作用对象 | 通用机械 |
主要加工设备 | 1000 |
加工设备数量 | 100台 |
型腔数目 | 1000 |
品牌 | YTP |
加工定制 | 是 |
品牌 | YTP | 型号 | LMK50 | 外径 | 80(mm) |
内径 | 50(mm) | 厚度 | 30(mm) | 用途 | 通用 |
重量 | 2(kg) | 润滑剂 | 脂润滑 | 油润滑方法 | 滴油润滑 |
高度 | 100 |

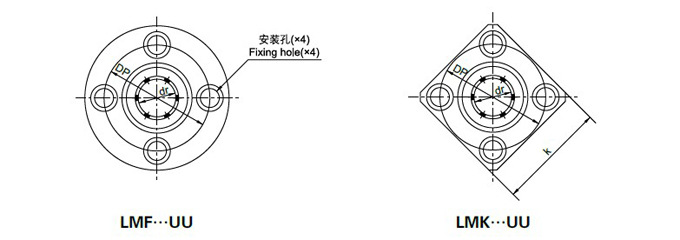

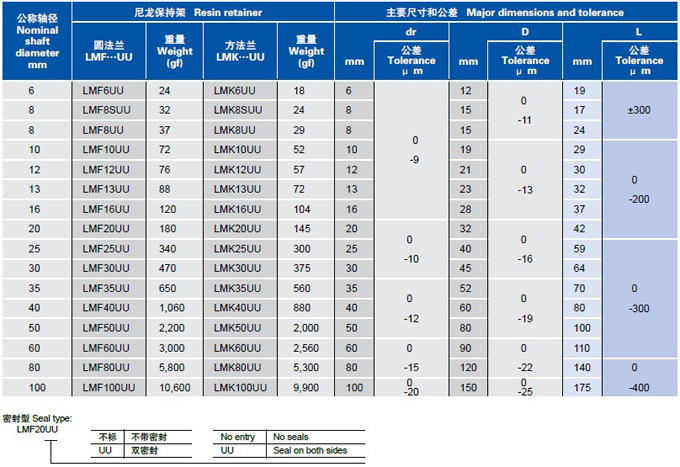

LMF系列和LMK系列
直线轴承定义:
直线轴承是一种以低成本生产的直线运动系统,用于无限行程与圆柱轴配合使用。由于承载球与轴呈点接触,故使用载荷小。钢球以极小的摩擦阻力旋转,从而能获得高精度的平稳运动。
常见直线轴承精选(20张)直线轴承是与淬火直线传动轴配合使用。作无限直线运动的系统。负荷滚珠和淬火传动轴因为是点接触,容许载荷较小,但直线运动时,摩擦阻力最小,精度高,运动快捷。
直线轴承分类:
(1)标准型直线轴承、间隙调整型直线轴承、开口型直线轴承、加长型直线轴承、通用性直线轴承
(2)法兰式直线轴承可分为:圆法兰型、方法兰型、椭圆法兰型、导向圆法兰型、导向方法兰型、导向椭圆法兰型、加长圆法兰型。
按规格制式分::
直线轴承分为两大系列即LM和LME系列.其代号LM系列用于亚洲,东南亚国家,日本,韩国,中国等。以公制尺寸为标准,配用的直线轴外径公差一般是h7。LME系列多用于欧洲,美国,德国,意大利等地区。以英制尺寸为标准,也有公制尺寸,配用的直线轴外径公差一般是g6。两大系列结构特点,除尺寸不同,孔径公差不同,其结构大致一样。
例1:LM 203242 UU OP
LM 表示 直线第一系列标准
203242 表示尺寸结构 孔径 外径 长度
UU 表示双密封结构 OP 表示开口型
例2:LME 203245 UU AJ
LME 表示 直线第二系列标准
203245 表示尺寸结构 孔径 外径 长度
UU 表示双密封结构 AJ 表示间隙可调

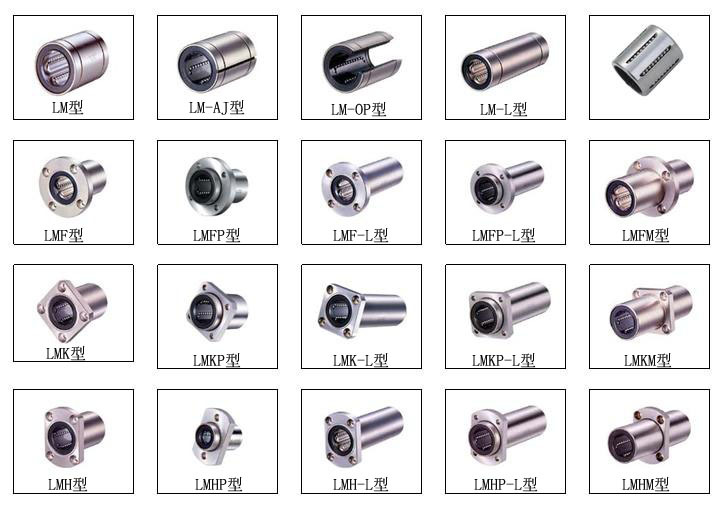

按形状分:
1:直筒型(形状如圆筒,一般用卡簧安装,用于安装尺寸较小的场合)
2:法兰型(端部或中间有安装法兰,可以用螺钉安装,法兰一般分圆形,方形和切边型三种)
3:开口型 (形状如直筒,外表有轴向切缝,用于需要间隙调整的场合,分大开口和小开口2种)
按性能分:
1:普通型(一般性能需求的用途)
2:超级型(长寿命及大负载性能需求的场合)
直线轴承用途:
直线轴承目前被越来越广泛的运用到电子、食品机械、包装机械、医疗机械、印刷机械、纺织机械、机械、仪器、机器人、工具机械、数控机床、汽车等一般或特殊机械行业之中。
直线轴承养护:
润滑与磨擦:直线轴承内部注入防蚀油,若用油脂润滑时,先用煤油或有机溶济清除防蚀油,风干后再添加润 滑脂。(建议使用粘性标记为N0.2的锂皂润滑脂. )
若用油润滑时,不必清除防蚀油,根据温度变化可选用ISO粘度等级VG15-100的润滑油.轴润滑可从 供油管给没,或从外轴承座上的油孔给油。由于密封圈会刮掉润滑油,油润滑不适用无孔的带密封圈轴承。
其 他:
金属或其它材料制成的槽或脊,可承受、固定、引导移动装置或设备并减少其摩擦的一种装置。
导轨表面上的纵向槽或脊,用于导引、固定机器部件、专用设备、仪器等。 导轨在我们的日常生活中应用也是很普遍的,如滑动门的滑糟、火车的铁轨等等都是导轨的具体应用
