| 厂家 | 瑞士EMS |
|---|---|
| 牌号 | AG-35 |
| 销售方式 | 品牌经销 |
| 用途级别 | 注塑级 |
| 品牌 | 瑞士EMS |
| 加工级别 | 注塑级 |
| 特性级别 | 阻燃级,增强级 |

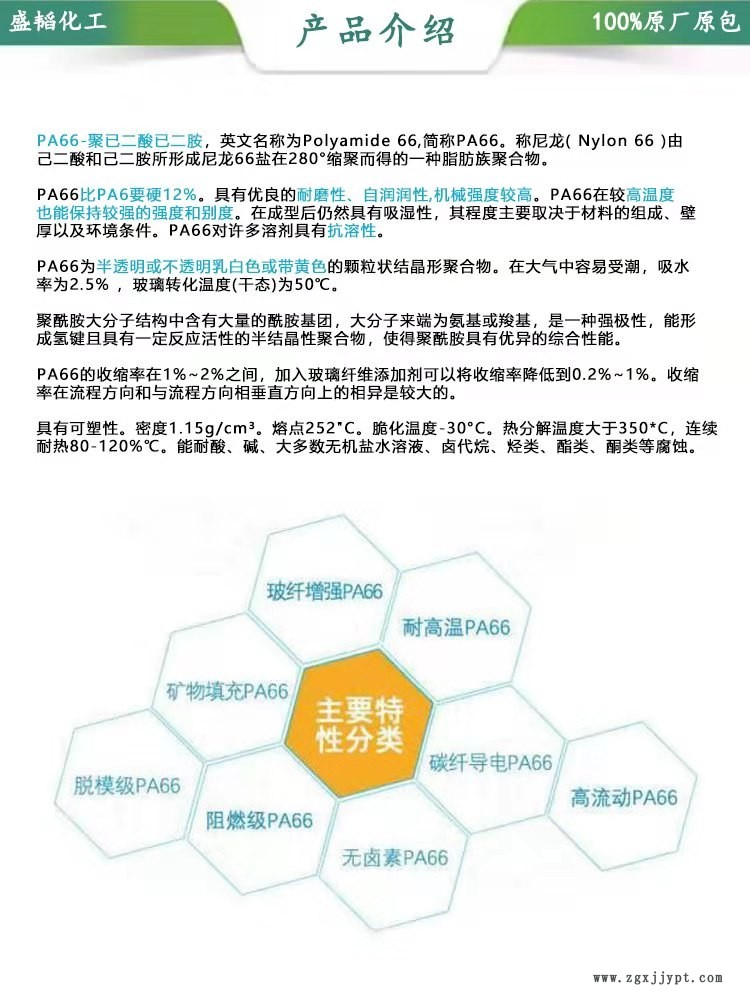

瑞士EMS PA66 AG-35 物性表
| 基本信息 | |
|---|---|
| 填料/增强材料 | 玻璃纤维增强材料, 35% 填料按重量 |
| 用途 | 电气/电子应用领域 动力/其它工具 工程配件 工业应用 家电部件 汽车领域的应用 体育用品 消费品应用领域 |
| RoHS 合规性 | RoHS 合规 |
| 形式 | 颗粒 |
| 加工方法 | 注射成型 |
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
|---|---|---|---|---|
| 密度 | 1.39 | -- | g/cm3 | ISO 1183 |
| 收缩率 | ISO 294-4 | |||
| 垂直流动方向 | 0.60 | -- | % | ISO 294-4 |
| 流动方向 | 0.10 | -- | % | ISO 294-4 |
| 吸水率 | ISO 62 | |||
| 饱和, 23°C | 5.0 | -- | % | ISO 62 |
| 平衡, 23°C, 50% RH | 1.5 | -- | % | ISO 62 |
| 硬度 | 干燥 | 调节后的 | 单位制 | 测试方法 |
|---|---|---|---|---|
| 球压硬度 | 245 | 145 | MPa | ISO 2039-1 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
|---|---|---|---|---|
| 拉伸模量 | 12500 | 8500 | MPa | ISO 527-2 |
| 拉伸应力 (断裂) | 200 | 140 | MPa | ISO 527-2 |
| 拉伸应变 (断裂) | 3.0 | 5.0 | % | ISO 527-2 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
|---|---|---|---|---|
| 简支梁缺口冲击强度 | ISO 179/1eA | |||
| -30°C | 10 | 10 | kJ/m2 | ISO 179/1eA |
| 23°C | 10 | 15 | kJ/m2 | ISO 179/1eA |
| 简支梁无缺口冲击强度 | ISO 179/1eU | |||
| -30°C | 75 | 85 | kJ/m2 | ISO 179/1eU |
| 23°C | 80 | 90 | kJ/m2 | ISO 179/1eU |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
|---|---|---|---|---|
| 热变形温度 | ||||
| 1.8 MPa, 未退火 | 250 | -- | °C | ISO 75-2/A |
| 8.0 MPa, 未退火 | 165 | -- | °C | ISO 75-2/C |
| 连续使用温度 | 内部方法 | |||
| -- 1 | 90.0 到 120 | -- | °C | 内部方法 |
| -- 2 | 200 | -- | °C | 内部方法 |
| 熔融温度 3 | 260 | -- | °C | ISO 11357-3 |
| 线形热膨胀系数 | ISO 11359-2 | |||
| 流动 | 2.0E-5 | -- | cm/cm/°C | ISO 11359-2 |
| 横向 | 1.0E-4 | -- | cm/cm/°C | ISO 11359-2 |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
|---|---|---|---|---|
| 表面电阻率 | -- | 1.0E+12 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+14 | 1.0E+13 | ohms·cm | IEC 60093 |
| 介电强度 | 41 | 38 | kV/mm | IEC 60243-1 |
| 漏电起痕指数 | -- | 600 | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
|---|---|---|---|---|
| 可燃性等级 (0.800 mm) | HB | -- | IEC 60695-11-10, -20 |
| 补充信息 | 干燥 | 调节后的 | 测试方法 | |
|---|---|---|---|---|
| ISO Type | PA66, MHR, 14-120, GF35 | -- | ISO 1874 |
