| 材质 | PC |
|---|---|
| 类型 | 标准料 |
| 牌号 | GV-3410R |
| 销售方式 | 品牌经销 |
| 颜色 | 半透 |
| 用途级别 | 汽车部件,电子电器部件,电动工具配件 |
| 品牌 | 日本帝人 |
| 厂家(产地) | 日本帝人 |
| 加工级别 | 注塑级 |
| 特性级别 | 阻燃级,增强级 |
| 基本信息 | |
|---|---|
| 黄卡编号 | E50075-241789 E244324-101516695 E244324-101516697 |
| 填料/增强材料 | 玻璃纤维增强材料, 10% 填料按重量 |
| 特性 | 刚性，高 良好的抗蠕变性 阻燃性 |
| 用途 | 电气元件 工业应用 |

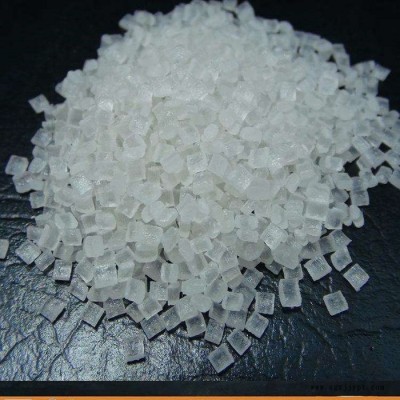

| 形式 | 粒子 |
| 加工方法 | 注射成型 |
| 物理性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 密度 | 1.29 | g/cm3 | ISO 1183 |
| 收缩率 | 内部方法 | ||
| 垂直流动方向 : 4.00 mm | 0.40 到 0.60 | % | 内部方法 |
| 流动方向 : 4.00 mm | 0.30 到 0.50 | % | 内部方法 |
| 吸水率 (23°C, 24 hr) | 0.16 | % | ISO 62 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 拉伸模量 | 3900 | MPa | ISO 527-2/1 |
| 拉伸应力 (断裂) | 75.0 | MPa | ISO 527-2/5 |
| 拉伸应变 (断裂) | 3.5 | % | ISO 527-2/5 |
| 弯曲模量 1 | 3800 | MPa | ISO 178 |
| 弯曲应力 2 | 125 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 简支梁缺口冲击强度 | 8.0 | kJ/m2 | ISO 179 |
| 简支梁无缺口冲击强度 | 40 | kJ/m2 | ISO 179 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 热变形温度 | |||
| 0.45 MPa, 未退火 | 147 | °C | ISO 75-2/B |
| 1.8 MPa, 未退火 | 144 | °C | ISO 75-2/A |
| 维卡软化温度 | 149 | °C | ISO 306/B50 |
| 线形热膨胀系数 | ISO 11359-2 | ||
| 流动 | 4.0E-5 | cm/cm/°C | ISO 11359-2 |
| 横向 | 6.0E-5 | cm/cm/°C | ISO 11359-2 |
| RTI Elec (1.50 mm) | 130 | °C | UL 746 |
| RTI Imp (1.50 mm) | 120 | °C | UL 746 |
| RTI (1.50 mm) | 130 | °C | UL 746 |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 表面电阻率 | > 1.0E+15 | ohms | IEC 60093 |
| 体积电阻率 | > 1.0E+15 | ohms·cm | IEC 60093 |
| 介电强度 3 | 35 | kV/mm | IEC 60243-1 |
| 相对电容率 | IEC 60250 | ||
| 100 Hz | 3.20 | IEC 60250 | |
| 1 MHz | 3.20 | IEC 60250 | |
| 耗散因数 | IEC 60250 | ||
| 100 Hz | 1.0E-3 | IEC 60250 | |
| 1 MHz | 9.0E-3 | IEC 60250 | |
| 漏电起痕指数 | 175 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| UL 阻燃等级 | UL 94 | ||
| 0.400 mm | V-2 | UL 94 | |
| 0.750 mm | V-0 | UL 94 | |
| 2.50 mm | 5VA | UL 94 |
