| 类型 | 标准料 |
| 牌号 | 1400G3 |
| 销售方式 | 品牌经销 |
| 用途级别 | 通用级 |
| 厂家(产地) | 台湾南亚 |
| 加工级别 | 注塑级 |
| 特性级别 | 阻燃级,增强级 |
产品介绍
产品信息产品名称：PBT/台湾南亚/1400G3 重量：25KG/袋 包装：独立包装产品描述：Nan Ya PBT 1400G3是一种聚丁烯对苯二甲酸酯(PBT)材料,含有的填充物为15% 玻璃纤维增强材料。该产品在北美洲有供货，PBT塑料是指聚对苯二甲酸丁二醇酯为主体所构成的一类塑料。
聚对苯二甲酸丁二醇酯(Polybutylene terephthalate)，又名聚对苯二甲酸四次甲基酯。简称PBT。它是对苯二甲酸与1,4-丁二醇的缩聚物。PBT和PET一起被称为热塑性聚酯。
该料物性数据表Nan Ya PBT 1400G3聚丁烯对苯二甲酸酯15% 玻璃纤维增强材料
| 供货地区 | 北美洲 | | 填料/增强材料 | 玻璃纤维增强材料, 15% 填料按重量 | | 特性 | 阻燃性 | | 外观 | 可用颜色 | | 形式 | 颗粒料 | | 加工方法 | 注射成型 |
| 比重 | 1.54 | | ASTM D792 | | 熔流率 (250°C/2.16 kg) | 17 | g/10 min | ASTM D1238 | | 收缩率 - 流动 | 4.0E-3 到 0.014 | in/in | ASTM D955 | | 吸水率 (24 hr) | 0.080 | % | ASTM D570 | | 洛氏硬度 (R 计秤) | 119 | | ASTM D785 |
| 抗张强度 (屈服) | 14200 | psi | ASTM D638 | | 伸长率 (屈服) | 6.0 | % | ASTM D638 | | 弯曲模量 | 790000 | psi | ASTM D790 | | 弯曲强度 (屈服) | 20600 | psi | ASTM D790 | | 摩擦系数 (与金属 - 静态) | 0.15 | | ASTM D1894 | | 悬壁梁缺口冲击强度 (73°F, 0.125 in) | 1.0 | ft·lb/in | ASTM D256 |
| 热变形温度 | | | ASTM D648 | | 66 psi, 未退火 | 385 | °F | | | 264 psi, 未退火 | 355 | °F | | | 熔融温度 | 428 | °F | | | 线形膨胀系数 - 流动 | 2.2E-5 | in/in/°F | ASTM D696 | | 比热 | 0.300 | Btu/lb/°F | ASTM C351 | | RTI Elec | | | UL 746 | | 0.0280 in | 266 | °F | | | 0.124 in | 266 | °F | | | RTI Imp | | | UL 746 | | 0.0280 in | 239 | °F | | | 0.124 in | 248 | °F | | | RTI Str | | | UL 746 | | 0.0280 in | 248 | °F | | | 0.124 in | 257 | °F | |
| 体积电阻率 | 1.0E+15 | ohm·cm | ASTM D257 | | 介电强度 | 640 | V/mil | ASTM D149 | | 介电常数 (0.125 in, 1 MHz) | 4.70 | | ASTM D150 | | 耗散因数 (0.125 in, 1 MHz) | 0.020 | | ASTM D150 | | 耐电弧性 (0.124 in) | 80.0 | sec | ASTM D495 | | UL 阻燃等级 | | | UL 94 | | 0.0280 in | V-0 | | | | 0.124 in | V-0 | | |
| 干燥温度 | 285 | °F | | | 干燥时间 | 4.0 | hr | | | 螺筒后部温度 | 435 | °F | | | 螺筒中部温度 | 445 | °F | | | 螺筒前部温度 | 465 | °F | | | 射嘴温度 | 475 | °F | | | 模具温度 | 160 | °F | | | 注塑温度 | 6400 到 12000 | psi | | | 螺杆转速 | 160 | rpm |
| |

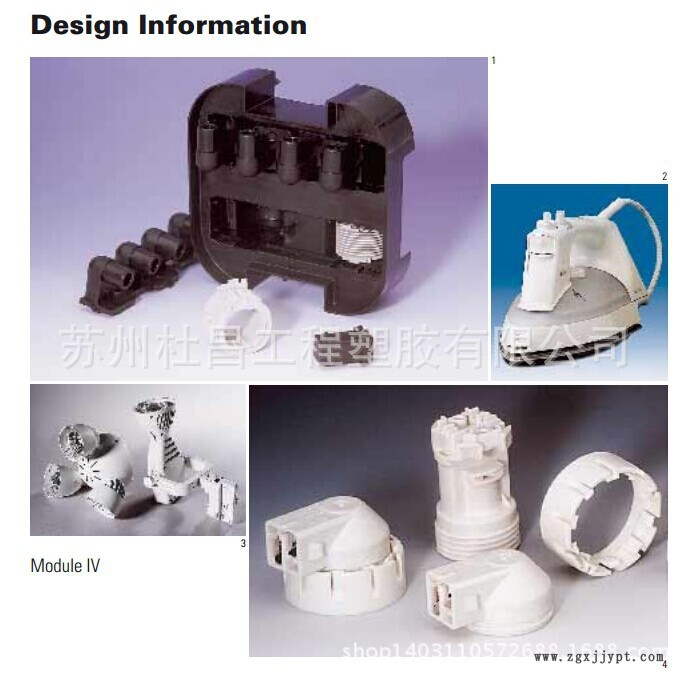

PBT相关产品图片典型用途
PBT塑料常用于：家用器具(食品加工刀片、真空吸尘器元件、电风扇、头发干燥机壳体、咖啡器皿等)，电器元件(开关、电机壳、保险丝盒、计算机键盘按键等)，汽车工业(散热器格窗、车身嵌板、车轮盖、门窗部件等).
郑重承诺
