| 拉伸强度 | 712 |
|---|---|
| 拉伸伸长率 | 4.0% |
| 类型 | 正牌料 |
| 牌号 | G2330 |
| 销售方式 | 品牌经销 |
| 用途级别 | 汽车部件 |
| 品牌 | 日本可乐丽 |
| 加工级别 | 注塑级,脱模级,挤出级 |
| 特性级别 | 抗静电,抗化学性,高强度,高流动,高滑动,高刚性,标准级,阻燃级,增强级,热稳定性,耐水解,耐磨,耐老化,耐候,耐高温 |
| 热畸变温度 | 270 |
PA9T聚酰胺日本可乐丽G2330物性表
| 机械性能 | 测试条件 | 测试方法 | 测试结果 | 单位 |
|---|---|---|---|---|
| Lzod冲击强度 | ASTM D256 | 100 | J/m | |
| 断裂伸长率 | ASTM D638/ISO 527 | 2.8 | % | |
| 拉伸强度 | ASTM D638/ISO 527 | 175 | kg/cm2(MPa)[Lb/in2] | |
| ASTM D638 | 175 | Mpa | ||
| 洛氏硬度 | ASTM D785 | 125 | ||
| ASTM D785 | 125 | R | ||
| 伸长率 | 断裂 | ASTM D638 | 2.8 | % |
| 弯曲模量 | ASTM D790 | 11000 | Mpa | |
| ASTM D790/ISO 178 | 11000 | kg/cm2(MPa)[Lb/in2] | ||
| 弯曲强度 | ASTM D790/ISO 178 | 222 | kg/cm2(MPa)[Lb/in2] | |
| ASTM D790 | 222 | Mpa | ||
| 热性能 | 测试条件 | 测试方法 | 测试结果 | 单位 |
| 玻璃化转变温度 | 125 | ℃ | ||
| 燃烧性 | UL94 | V-0 | ||
| 燃烧性（率） | UL94 | V-0 | ||
| 熔点 | 306 | ℃（℉） | ||
| 306 | ℃ | |||
| 物性性能 | 测试条件 | 测试方法 | 测试结果 | 单位 |
| 比重（密度） | ASTM D792/ISO 1183 | 1.68 | ||
| 成型收缩率 | ASTM D955 | 0.1 | % | |
| 吸水率 23℃/24H | ASTM D570/ISO 62 | 0.9 | % | |
| 基本性能 | 测试条件 | 测试方法 | 测试结果 | 单位 |
| 玻纤含量 | 33 | % | ||
| 密度 / 比重 | 1.68 | g/cm | ||
| 收缩率 | 流动方向 | 0.1 | % | |
| 吸水率 | 40 ℃ ， 95 ％相对湿度， 96小时 | 0.9 | % |
特性
性能在一些主要方面超过标准尼龙，其优点包括：在干燥和潮湿下提供相同的强度和韧性，与标准尼龙相比，在更高的温度下仍然保持有效的强度和韧性。易于加工----良好的流动性，热稳定性和较低的模具腐蚀性；具高热稳定性及高润滑性之高性能尼龙，低吸水率（1%，其它常见高温尼龙为2.6%以上）﹑低翘曲﹑耐化学品﹑高尺寸稳定性材料，可于0.75mm厚度下达到94V-0之效果。PA9T的玻璃化温度较高(125℃)和高结晶性使其在高温下仍保质良好的韧性，优于PA66和PA46，耐摩性和摩擦系数小都大大优于其它尼龙，甚至超过POM和LCP。PA9T另一个的性能是耐化学品和油、醇、酸和化钙、热水和其它流体，几乎超过所有PA，仅比PPS略差，而对燃油的阻隔性是PA6和PA12的十倍，接近ETFE(-共聚物)水平，这些优良性能使PA9T十分适用于汽车机罩制品。PA9T有不含玻纤及含玻纤(33%, 45%, 50%)和防火等规格，对于汽车机罩、电气电子产品等市场应用发展潜力。
性能
1：尼龙系列树脂中，吸水性。
2：尺寸性不会因吸水造成尺寸变化及机械强度下降。
3：高耐热性，280度过锡测试不会产生气泡，也适用较高使用温度之无铅焊锡。
4：流动性佳，适用在薄肉成形。
5：低瓦斯气，比其它尼龙树脂少较不容易污染及腐蚀模具，延长模具使用。
6：结晶速度快，冷却时间短。
7：在高温环境中，机械强度，刚性下降较少，接合线强度，回收性佳。

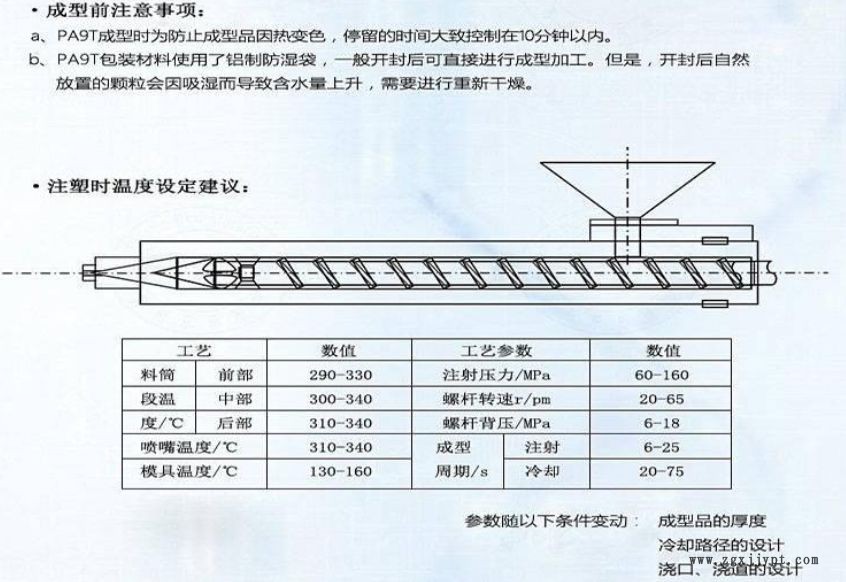

注塑工艺编辑
包装材料使用了铝制防湿袋，开封后可立即进行成型加工。但是，开封后自然放置的颗粒会因吸湿而导致含水量上升，需要进行重新干燥。关于重新干燥的条件，如果使用热风干燥机，则请以120℃、5小时左右为参考标准。此外，干燥温度的上限推荐140℃、干燥时间推荐4小时以内。
成型条件：
熔点：306℃
推荐料筒温度：310～330℃
玻璃转化温度：125℃
推荐模具温度130-150℃
1、干燥：130℃/3-4小时之间
2、注塑温度：290～310℃
3、模 温：130～150℃
应用
主要是用于各种电子产品,连接器,接插件,卡座方面的产品等!适用于需过SMT之电子连接器（特别适合无铅锡焊）广泛用于计算机、数码相机、手机等。PA9T在个人电脑、数码相机、手机等电子设备领域充分发挥所具有的耐热性，被广泛应用在内存连接及充电用的插入口（连接器）。加上由于环境问题，在进行电子零件的焊接时，使用不含铅的“无铅焊锡”已被广泛普及，因此日本可乐丽GENESTAR的高耐热性也更加得到广泛好评。PA9T除了耐热性、滑动性之外，还要以耐药品性作为重点，积极推进本产品在汽车零件等更广泛领域中的应用。
渠道直销PA9T 日本可乐丽TA112高反射率/耐高温/反射镜专用
日本可乐丽PA9T系列：如下
PA9T日本可乐丽G1300A-M41 30%玻纤增强，耐化学品，耐热
PA9T日本可乐丽G1300H 30%玻纤增强，无卤阻燃
PA9T日本可乐丽G1301A-M61 30%玻纤增强，冲击改性，耐化学品
PA9T日本可乐丽G1302 30%玻纤增强，耐磨，无卤阻燃
PA9T日本可乐丽G1350A-M42 35%玻纤增强，耐化学品，耐热
PA9T日本可乐丽G1350H 35%玻纤增强，无卤阻燃
PA9T日本可乐丽G1352A-M41 35%玻纤增强，耐磨，耐热
PA9T日本可乐丽G1500A-M61 50%玻纤增强，高强度，耐热
PA9T日本可乐丽GA2330 33%玻纤增强，耐磨，阻燃
PA9T日本可乐丽GC1201A-M41 传导性，耐化学品，耐热
PA9T日本可乐丽GN2330 33%玻纤增强，加工性能良好 - 良好的尺寸稳定性，阻燃
PA9T日本可乐丽GN2332 33%玻纤增强，高流动，阻燃
PA9T日本可乐丽GN2450 45%玻纤增强，高强度，阻燃
PA9T日本可乐丽GP2450NH-2 45%玻纤增强，无卤阻燃
PA9T日本可乐丽GR2300 30%玻纤增强，阻燃
PA9T日本可乐丽GT2330 33%玻纤增强，高强度，良好的韧性，阻燃
PA9T日本可乐丽GW1458HF 45%玻纤增强，高流动，低翘曲，无卤阻燃
PA9T日本可乐丽GW2458HF 45%玻纤增强，高流动，低翘曲，阻燃
PA9T日本可乐丽GX1500A-M41 50%玻纤增强，抗翘曲，耐热
PA9T日本可乐丽N1000A-M41 耐潮性 - 耐化学品 - 耐热
PA9T日本可乐丽N1001A-M41 耐冲击 - 耐热
PA9T日本可乐丽N1001D-U03 耐热，挤出成型，应用于软管挤出
PA9T日本可乐丽N1001D-U83/02 耐热，挤出成型，应用于软管挤出
PA9T日本可乐丽N1002A-M41 耐磨 - 耐热
PA9T日本可乐丽N1006A-M41 冲击改性 - 耐冲击 - 耐热
