拉伸强度 | 712 |
---|---|
拉伸伸长率 | 4.0% |
类型 | 正牌料 |
牌号 | N1001A-M41 |
销售方式 | 品牌经销 |
用途级别 | 汽车部件 |
品牌 | 日本可乐丽 |
加工级别 | 注塑级,脱模级,挤出级 |
特性级别 | 抗静电,抗化学性,高强度,高流动,高滑动,高刚性,标准级,阻燃级,增强级,热稳定性,耐水解,耐磨,耐老化,耐候,耐高温 |
热畸变温度 | 270 |
特性
性能在一些主要方面超过标准尼龙,其优点包括:在干燥和潮湿下提供相同的强度和韧性,与标准尼龙相比,在更高的温度下仍然保持有效的强度和韧性。易于加工----良好的流动性,热稳定性和较低的模具腐蚀性;具高热稳定性及高润滑性之高性能尼龙,低吸水率(1%,其它常见高温尼龙为2.6%以上)﹑低翘曲﹑耐化学品﹑高尺寸稳定性材料,可于0.75mm厚度下达到94V-0之效果。PA9T的玻璃化温度较高(125℃)和高结晶性使其在高温下仍保质良好的韧性,优于PA66和PA46,耐摩性和摩擦系数小都大大优于其它尼龙,甚至超过POM和LCP。PA9T另一个的性能是耐化学品和油、醇、酸和化钙、热水和其它流体,几乎超过所有PA,仅比PPS略差,而对燃油的阻隔性是PA6和PA12的十倍,接近ETFE(-共聚物)水平,这些优良性能使PA9T十分适用于汽车机罩制品。PA9T有不含玻纤及含玻纤(33%, 45%, 50%)和防火等规格,对于汽车机罩、电气电子产品等市场应用发展潜力。
性能
1:尼龙系列树脂中,吸水性。
2:尺寸性不会因吸水造成尺寸变化及机械强度下降。
3:高耐热性,280度过锡测试不会产生气泡,也适用较高使用温度之无铅焊锡。
4:流动性佳,适用在薄肉成形。
5:低瓦斯气,比其它尼龙树脂少较不容易污染及腐蚀模具,延长模具使用。
6:结晶速度快,冷却时间短。
7:在高温环境中,机械强度,刚性下降较少,接合线强度,回收性佳。

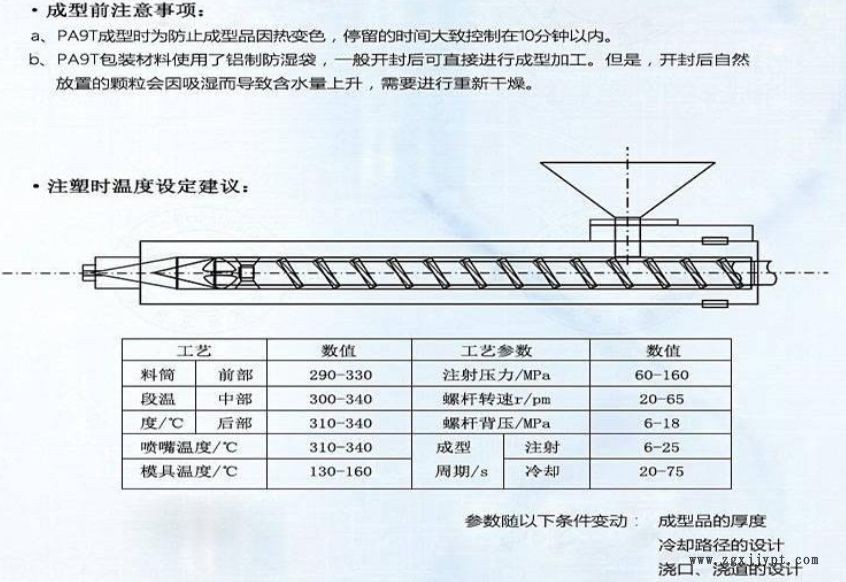

注塑工艺编辑
包装材料使用了铝制防湿袋,开封后可立即进行成型加工。但是,开封后自然放置的颗粒会因吸湿而导致含水量上升,需要进行重新干燥。关于重新干燥的条件,如果使用热风干燥机,则请以120℃、5小时左右为参考标准。此外,干燥温度的上限推荐140℃、干燥时间推荐4小时以内。
成型条件:
熔点:306℃
推荐料筒温度:310~330℃
玻璃转化温度:125℃
推荐模具温度130-150℃
1、干燥:130℃/3-4小时之间
2、注塑温度:290~310℃
3、模 温:130~150℃
应用
主要是用于各种电子产品,连接器,接插件,卡座方面的产品等!适用于需过SMT之电子连接器(特别适合无铅锡焊)广泛用于计算机、数码相机、手机等。PA9T在个人电脑、数码相机、手机等电子设备领域充分发挥所具有的耐热性,被广泛应用在内存连接及充电用的插入口(连接器)。加上由于环境问题,在进行电子零件的焊接时,使用不含铅的“无铅焊锡”已被广泛普及,因此日本可乐丽GENESTAR的高耐热性也更加得到广泛好评。PA9T除了耐热性、滑动性之外,还要以耐药品性作为重点,积极推进本产品在汽车零件等更广泛领域中的应用。
渠道直销PA9T 日本可乐丽TA112高反射率/耐高温/反射镜专用
日本可乐丽PA9T系列:如下
PA9T日本可乐丽G1300A-M41 30%玻纤增强,耐化学品,耐热
PA9T日本可乐丽G1300H 30%玻纤增强,无卤阻燃
PA9T日本可乐丽G1301A-M61 30%玻纤增强,冲击改性,耐化学品
PA9T日本可乐丽G1302 30%玻纤增强,耐磨,无卤阻燃
PA9T日本可乐丽G1350A-M42 35%玻纤增强,耐化学品,耐热
PA9T日本可乐丽G1350H 35%玻纤增强,无卤阻燃
PA9T日本可乐丽G1352A-M41 35%玻纤增强,耐磨,耐热
PA9T日本可乐丽G1500A-M61 50%玻纤增强,高强度,耐热
PA9T日本可乐丽GA2330 33%玻纤增强,耐磨,阻燃
PA9T日本可乐丽GC1201A-M41 传导性,耐化学品,耐热
PA9T日本可乐丽GN2330 33%玻纤增强,加工性能良好 - 良好的尺寸稳定性,阻燃
PA9T日本可乐丽GN2332 33%玻纤增强,高流动,阻燃
PA9T日本可乐丽GN2450 45%玻纤增强,高强度,阻燃
PA9T日本可乐丽GP2450NH-2 45%玻纤增强,无卤阻燃
PA9T日本可乐丽GR2300 30%玻纤增强,阻燃
PA9T日本可乐丽GT2330 33%玻纤增强,高强度,良好的韧性,阻燃
PA9T日本可乐丽GW1458HF 45%玻纤增强,高流动,低翘曲,无卤阻燃
PA9T日本可乐丽GW2458HF 45%玻纤增强,高流动,低翘曲,阻燃
PA9T日本可乐丽GX1500A-M41 50%玻纤增强,抗翘曲,耐热
PA9T日本可乐丽N1000A-M41 耐潮性 - 耐化学品 - 耐热
PA9T日本可乐丽N1001A-M41 耐冲击 - 耐热
PA9T日本可乐丽N1001D-U03 耐热,挤出成型,应用于软管挤出
PA9T日本可乐丽N1001D-U83/02 耐热,挤出成型,应用于软管挤出
PA9T日本可乐丽N1002A-M41 耐磨 - 耐热
PA9T日本可乐丽N1006A-M41 冲击改性 - 耐冲击 - 耐热
