| 断裂伸长率 | 4.5 |
|---|---|
| 封装 | DIP |
| 类型 | 标准料 |
| 密度 | 1.15g/cm3 |
| 牌号 | A3X2G10 |
| 批号 | 09+ |
| 销售方式 | 品牌经销 |
| 颜色 | 本色 |
| 用途级别 | 注塑 |
| 品牌 | Basf/巴斯夫 |
| 厂家(产地) | 德国巴斯夫 |
| 加工级别 | 注塑级 |
| 特性级别 | 标准级,阻燃级,增强级,热稳定性,耐磨,耐高温,高流动,玻纤增强级,耐油 |
| 规格级别 | 玻纤增强注塑 |
PA66工程塑料

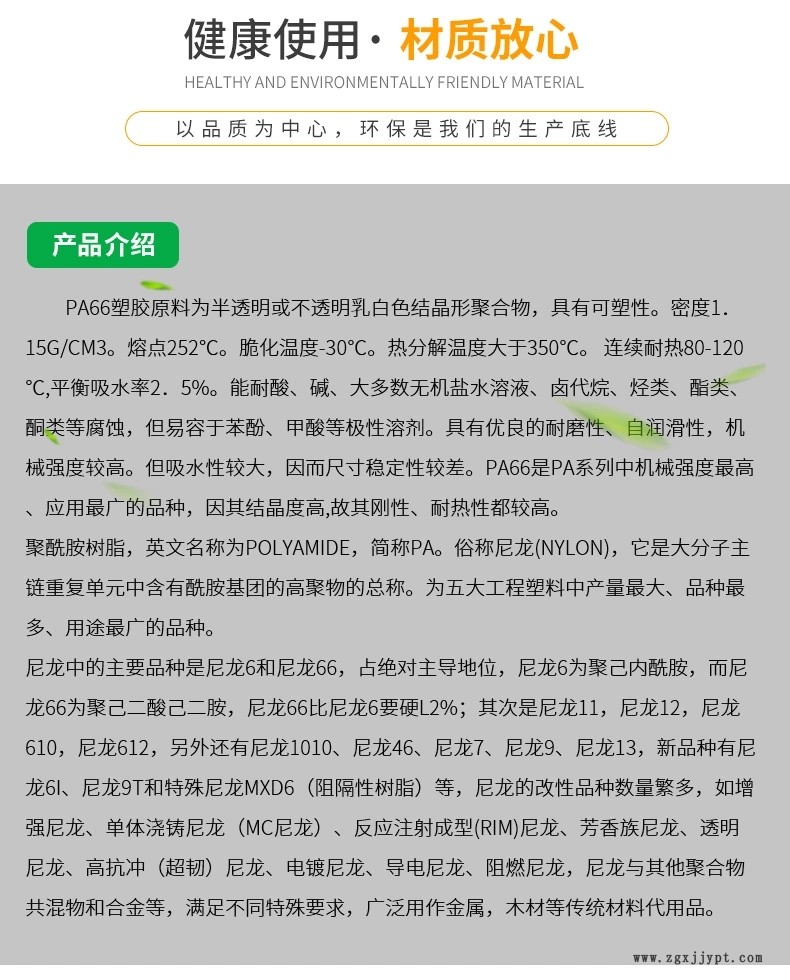

PA66(聚酰胺66或尼龙66)，同PA6相比，PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品。
广泛用于制造机械、汽车、化学与电气装置的零件，如齿轮、滚子、滑轮、辊轴、泵体中叶轮、风扇叶片、高压密封围、阀座、垫片、衬套、各种把手、支撑架、电线包内层等。
PA66产品性能：
熔点： 250-270℃ 分解温度 gt;350 ℃ 闪 点： >400 ℃ 自燃温度： >450℃ 物态： 固体颗粒 臭味： 性： 无循环利用： 可以终处理： 土壤(无害工业废品) 灭 火剂 ： 可用各种灭火剂(水，泡沫，粉剂，CO2，沙) 运输： 非危险品，适用各种运输工具 欧共体标准： 非危险品
PA6 的化学物理特性和 PA66 很相似，然而，它的熔点较低，而且工艺温度范围很宽。它的抗冲击性和抗溶解性比 PA66 要好,但吸湿性也更强。因为塑件的许多品质特性都要受到吸湿性的影响，因此使用 PA6 设计产品时要 充分考虑到这一点。为了提高 PA6 的机械特性，经常加入各种各样的改性剂。玻璃**是常见的添加剂，有时 为了提高抗冲击性还加入合成橡胶，如 EPDM 和 SBR 等。对于没有添加剂的产品，PA6 的收缩率在 1到 1.5之间。加入玻璃纤维添加剂可以使收缩率降低到 0.3(但和流程相垂直的方向还要稍高一些)。成型组装的收缩率主要受材料结晶度和吸湿性影响。
PA66 在聚酰胺材料中有较高的熔点。它是一种半晶体-晶体材料。PA66 在较高温度也能保持较强的强度和刚度。 PA66 在成型后仍然具有吸湿性，其程度主要取决于材料的组成、壁厚以及环境条件。在产品设计时，一定要考 虑吸湿性对几何稳定性的影响。
为了提高 PA66 的机械特性，经常加入各种各样的改性剂。玻璃**是常见的添加剂，有时为了提高抗冲击性还 加入合成橡胶，如 EPDM 和 SBR 等。
注塑模工艺条件:干燥处理：如果加工前材料是密封的，那么**没有必要干燥。然而，如果储存容器被打开，那么建议在 85℃ 的 热空气中干燥处理。如果湿度大于 0.2，还需要进行105℃，12 小时的真空干燥。 熔化温度：260~290℃。对玻璃添加剂的产品为275~280℃。熔化温度应避免高于 300℃。
模具温度：建议 80℃。模具温度将影响结晶度，而结晶度将影响产品的物理特性。对于 薄壁塑件，如果使用低于 40℃ 的模具温度，则塑件的结晶度将随着时间而变化，为了保持 塑件的几何稳定性，需要进行退火处理。
注射压力：通常在 750~1250bar，取决于材料和产品设计。 注射速度：高速(对于增强型材料应稍低一些)。 流道和浇口:
由于 PA66 的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于 0.5*t
(这里 t 为塑件厚度)。如果使用热流道，浇口尺寸应比使用常规流道小一些， 因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口，浇口的小直径应当是0.75mm。
应用
高温电气插座零件、电气零件、齿轮、轴承、滚子、滑轮、螺栓、叶轮、风扇叶片、螺旋桨、高压封口垫片、阀座、输油管、储油容器、绳索、扎带、传动皮带、砂轮粘合剂、电池箱、绝缘电气零件、线芯、抽丝等
