东莞市樟木头大鑫塑胶原料经营部

PBT的；结晶很迅速，这将导致因冷却不均匀而造成弯曲变形。对于有玻璃添加剂类型的材料，流程方向的收缩率可以减小，但与流程垂直方向的收缩率基本上和普通材料没有区别。一般材料收缩率在1.5%~2.8%之间。含30%玻璃添加剂的材料收缩0.3%~1.6%之间。熔点（225%C）和高温变形温度都比PET材料要低。维卡软化温度大约为170C。玻璃化转换温度（glass trasitio temperature）在22C到43C之间。

美国杜邦PBT机械性能：

1、非增强型品级(纯pbt)有优异的冲击韧性，抗脆性能力强。

2、经玻璃纤维增强後的pbt其力学性能的各种强度都可成倍增长，热变形温度得到很大的提高。而且比同样条件下的mppo、pom、pc的各种强度都好;

3、抗弯强度更是随纤维的含量而大幅度提高。且韧性较好又耐疲劳。

4、相较于非增强的塑胶，玻璃纤维增强的pbt呈现出增加二到叁倍的抗拉强度，抗弯强度，压缩强度和刚性。

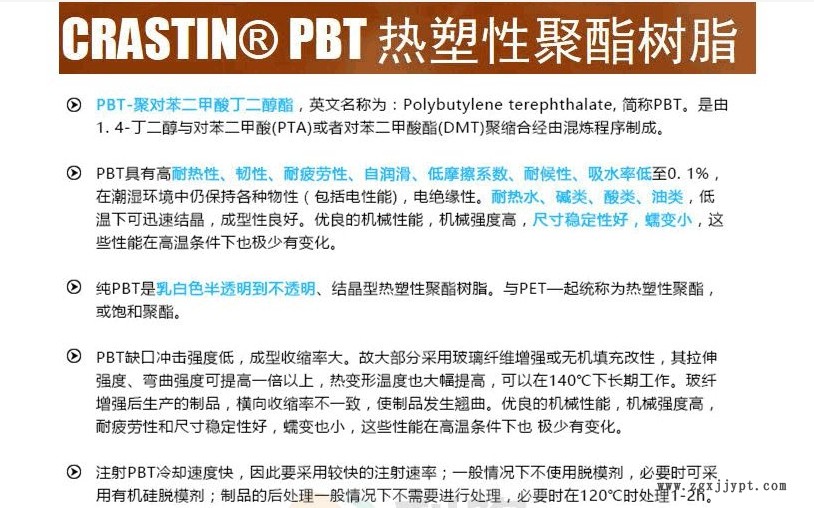

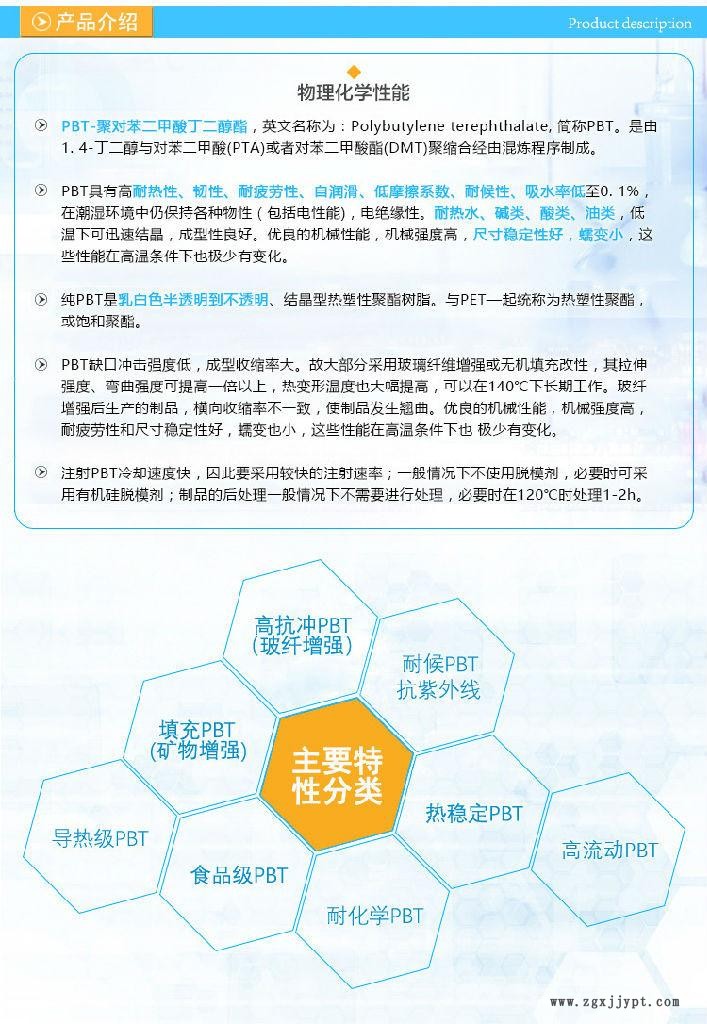

PBT成型制品各向异性。PBT在高温下遇水易降解。

注塑机的选择:选用螺杆式注塑机时。应考虑如下几点：

制品的用料量应控制在注塑机额定注射量的30%～80%。不宜用大注塑机生产小制品。

应选用渐变型三段螺杆，长径比为15～20，压缩比为2.5～3.0。

应选用自锁式喷嘴，并带有加热控温装置。

在成型阻燃级PBT时，注塑机的有关部件应经防腐处理。3 制品与模具设计

未改性PBT的成型收缩率较大，在1.7%～2.3%，模具要有一定的脱模斜度。

模具需要设排气孔或排气槽。

浇口的口径要大。

模具需设置控温装置。模具温度不能超过100℃。

阻燃级PBT成型，模具表面要镀铬，以防腐。4 原料准备

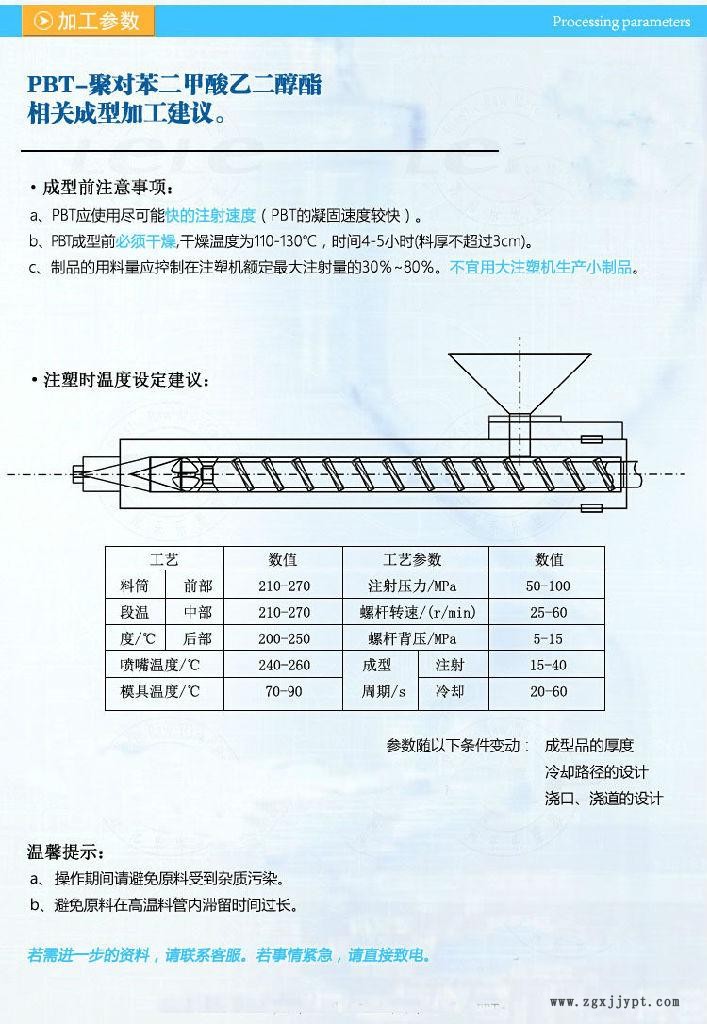

所对应的时间不超过6h、4h、2h。料层厚度低于30mm。5 注塑工艺参数

注射温度 PBT的分解温度为280℃，所以实际生产中一般控制在240-260℃之间。

注射压力注射压力一般为50～100MPa。

Crastin PBT树脂包含超过100种可用的规格，广泛应用于各种工业应用中。

杜邦Crastin聚对苯二甲酸乙二醇酯PBT树脂具有高、良好的的刚性、硬度、耐热性和尺寸稳定性。Crastin还具有出色的电气绝缘属性和表面光泽度。
