材质 | 碳钢 |
---|---|
传动方式 | 直结式 |
电压 | 220V |
级数 | 单级 |

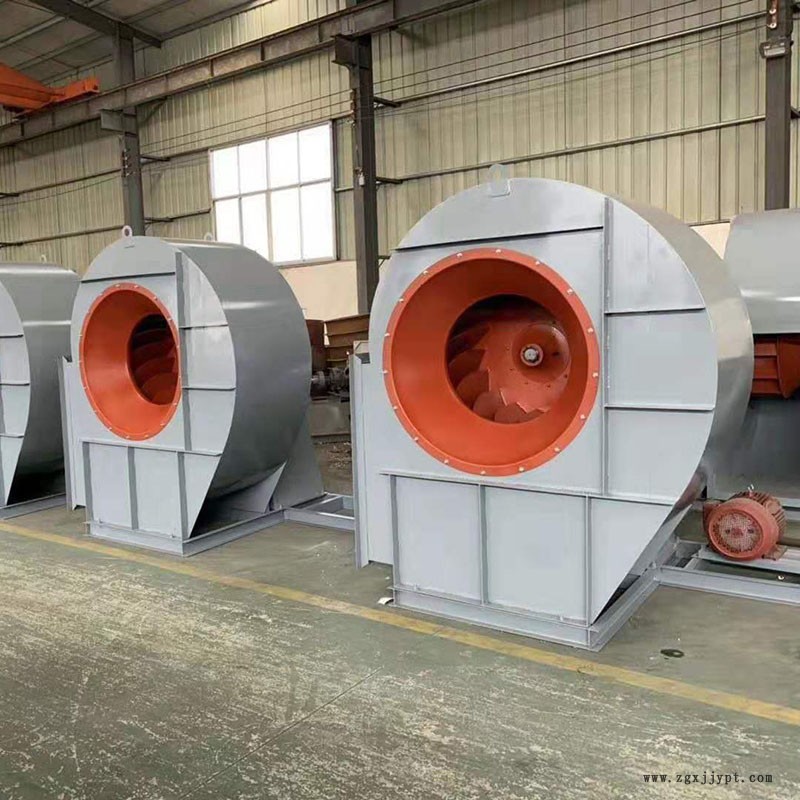

类型 | 离心风机 |
性能 | 耐高温风机 |
用途 | 锅炉风机 |
噪声 | 40-60db |
种类 | 高温锅炉引风机 |
轴功率 | 0.25KW |
转速 | 1400r/mim |
风机压力 | 高压风机 |
气流方向 | 离心式 |
品牌 | 科纳 |
型号 | 9-16 |
加工定制 | 是 |
旋转方式 | 右旋转风机 |
高压离心风机是指在设计条件下,风压为30kPa~200KPa或压缩比e=1.3~3的风机。当前行业内一般是把气环式真空泵划归为高压风机。高压风机,也叫高压鼓风机,区别于一般离心式鼓风机风机。
工作原理
当叶轮转动时,由于离心力的作用,风向标促使气体向前向外运动,
从而形成一系列螺旋状的运动。叶轮刀片之间的空气呈螺旋状加速旋转并将泵体之外的气体挤入(由吸气口吸入)侧槽,当它进入侧通道以后,气体被压缩,然后又回复到叶轮刀片间再次加速旋转。当空气沿着一条螺旋形轨道穿过叶轮和侧槽时,每个叶轮片增加了压缩和加速的程度,随着旋转的进行,气体的动能增加,使得沿侧通道通过的气体压力进一步增加。当空气到达侧槽与排放法兰的连接点,气体即被挤出叶片并通过出口消声器排出泵体。
使用方法
高压风机运转时,马达所消耗的电流会随压力及真空度的提高而增加,如电流过大会导致接触器跳脱,为防止跳脱或省电,请尽可能加大出风口之截面积,或在吸气或排气侧装置风压风量调节阀。
A、送风用-入口应加装适当之过滤器
1、出气孔之总截面积应大于风机出口截面积之1/2。
2、如用于水中送气,其水深压力应在型号目录上所标示大静压值之70%以下。
3、于加压送气时,出口温度因空气摩擦的关系大于常温10摄氏度属正常,故应使用铁管1M以上。
B、吸风用-出口处可加装消音器
吸入孔之总截面积应大于鼓风机入口截面积之1/2。
C、过滤器简易清理方法:
将过滤器自转接头旋开用空气喷枪或刷子将滤网上之污垢或灰尘去除,清洁后将之旋回即可使用。
