| 材质 | 青铜 |
|---|---|
| 连接形式 | 螺纹 |
| 温度 | 4℃--120℃ |
| 压力 | 1.6 |
| 品牌 | 恩源 |
| 型号 | DN20 |
| 结构形式:固定球球阀 | 类型(通道位置):直通式 |
| 标准:国标 | 公称通径:1.6（mm） |
| 作用对象:水 | 工作温度:高温 |
| 材质:铜 | 流动方向:单向 |
| 压力环境:高压 | 零部件及配件:配件 |
| 规格:DN20 | 连接形式:螺纹 |
| 用途:温控 | 适用介质:水 |
| 驱动方式:自动 |

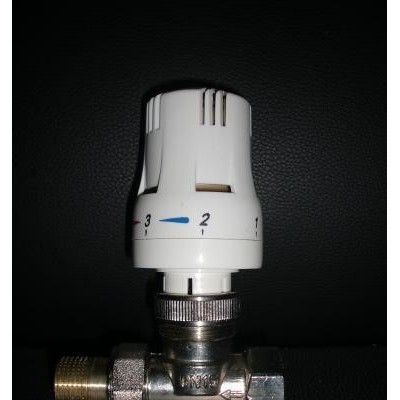

散热器恒温控制阀使用说明书
一．产品说明：
恒温控制阀系列产品，是本公司开发的新型**技术产品，产品严格按照JG/T195-2007和欧洲EN 215（散热器恒温控制阀）标准生产。本产品是基于全封闭无泄露的全新设计理念，为适应**“城镇供热体制改革”和**节能环保政策需要而开发的新一代恒温控制阀。
二．工作原理
恒温控制阀由恒温控制器和调节阀体两部分组成，一般安装在散热器的前端。其作用原理为用户将恒温控制器旋到所需设定温度，当是被温度超过设定温度时，恒温控制器内温包（内充感温液体）受热膨胀。体积增打，推动阀杆，使阀门开度减小，减小散热器进水流量，使室温达到设定温度。当室内温度低于设定温度时。温包受冷收缩，体积减小，阀芯内复位弹簧推回阀杆，使阀门开度增大，增大了散热器进水流量，直到室温达到设定值。因此，当房间有其他辅助热源时（如白天的太阳光，以及其他发热体等），阀门自动关小使散热器的进水量减小，**终达到节约能源的目的。
产品的调节阀体规格及型号可以与恒温控制器进行组合安装。
一．技术特点技术参数
a) 采用液态温包；
b) 阀门公称尺寸：DN15、DN20、DN25
c) 适用介质：冷热水；
d) 工作（介质）温度：4℃--120℃；
e) 额定工作压力：1.6MPa；
f) 温度调节范围：6℃--28℃；
g) 感温灵敏度（阀门开闭滞后）：±0.5℃；
h) 安装方式：主要有直式、角式两种；
i) 材质：阀体采用**黄铜锻造加工，外表镀镍处理
j) 执行标准：JG/T195-2007、EN215
二．安装要求
1、 恒温控制阀应设计安装在撒热气入水扣管道上，安装时注意水流箭头所指向与水流方向一致；
2、 恒温控制器应垂直散热器安装，使室内空气能够畅通流经控制器，以便其正确感应室温，达到室内**舒适温度；
3、 恒温控制器不宜安装在散热器罩内，并尽可能远离热源或太阳直射部位，以确保其准确感应室温。
4、 安装时，检查阀体内是否清洁，勿使灰尘或杂物进入，以免阻塞管道影响正常使用。
五．使用注意事项
1、温度设定
恒温控制器的温度设定范围很大，您可以选择您所需要的室温。恒温控制器外壳上印有调温刻度数字。刻度及对应的参考室温如下（附表1）：
表1.
室温(℃) | 6 | 12 | 16 | 20 | 24 | 28 |
刻度 | ※ | 1 | 2 | 3 | 4 | 5 |
2、晚间设定
为了提高舒适程度并节省能源，在晚间或房中无人时，调低设定温度。
3、通风
采暖季节内如果需长时间通风，应将恒温控制器调节到**低档“※”档，以免造成能源浪费。
4、 防冻保护
当您长时间离家时，应将恒温控制器调节到**低档“※”档，以确保防冻。
5、 清洁
恒温控制器应经常保持外壳通风孔畅通，以确保调温准确，外壳清洁要用柔性洗涤剂清洗，忌用酒精或漂白剂及有机溶液清洗。
三．质量承诺：
本产品自购买之日起18个月内，确属产品质量缺陷，而非安装或使用不当，可到购买处或与我公司联系退换
