| 零部件及配件 | 焊条 |
|---|---|
| 用途 | 风量调节 |
| 类型(通道位置) | 二通式 |
| 口径 | 工洲 |
| 公称通径 | 工洲 |
| 安装尺寸 | 工洲 |
| 加工定制 | 否 |
| 材质 | 衬氟 |
| 连接形式 | 法兰 |
| 结构形式 | 杠杆式 |
| 适用介质 | 水 |
| 压力环境 | 高压 |
| 工作温度 | 低温 |
| 标准 | 德标 |
| 流动方向 | 单向 |
| 驱动方式 | 脚踏 |
| 品牌 | 工洲 |
| 型号 | D71X-S |
一、产品[全塑蝶阀]的详细资料：
产品型号：D71X-S
产品名称：全塑蝶阀
二、材料名称：
序号 | 零件名称 | 材质 |
1 | 阀体 | RPP PVDF |
2 | 阀瓣 | RPP PVDF |
3 | 阀杆 | 45 1Cr18NI9 |
4 | 阀座 | EPDM氟橡胶 |
5 | O型圈 | EPDM |
6 | 手柄（手轮） | RPP ABS |
7 | 蜗轮面 | 钢、铸铁 |

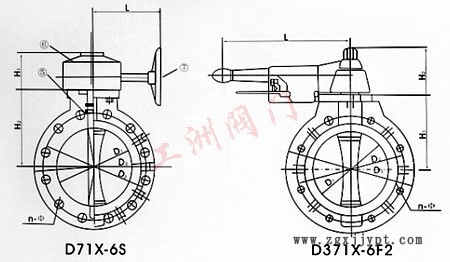

三、工洲牌塑料蝶阀外型连接尺寸及重量：
公称通径 | 尺寸（mm） | 工作压力（MPa） | 工作温度（℃） | 操作 | |||||||
DN（mm） | D1 | D2 | D3 | L | L1 | H1 | H2 | n-Φ | - | RPP PVDF | 手柄 |
40 | 47 | 110 | 150 | 200 | 39 | 86 | 70 | 4-18 | 0.6 | ||
50 | 56 | 120 | 200 | 220 | 40 | 88 | 70 | 4-18 | 0.6 | ||
65 | 71 | 145 | 185 | 220 | 46 | 100 | 70 | 4-18 | 0.6 | ||
80 | 85 | 200 | 195 | 280 | 46 | 105 | 85 | 8-18 | 0.6 | ||
100 | 105 | 180 | 215 | 280 | 54 | 118 | 85 | 8-18 | 0.6 | ||
125 | 131 | 210 | 250 | 300 | 70 | 203 | 93 | 8-18 | 0.4 | ||
150 | 153 | 240 | 285 | 300 | 74 | 176 | 93 | 8-22 | 0.4 | ||
200 | 204 | 295 | 340 | 180 | 87 | 210 | 93 | 12-22 | 0.4 | 蜗轮 | |
250 | 255 | 350 | 395 | 180 | 114 | 240 | 93 | 12-22 | 0.25 | ||
300 | 320 | 400 | 445 | 180 | 114 | 270 | 93 | 12-22 | 0.25 | ||
350 | 365 | 460 | 505 | 180 | 127 | 300 | 93 | 20-22 | 0.25 | ||
400 | 392 | 515 | 580 | 240 | 140 | 350 | 108 | 20-26 | 0.25 | ||
450 | 452 | 565 | 615 | 240 | 152 | 370 | 108 | 20-26 | 0.15 | ||
500 | 502 | 620 | 670 | 260 | 152 | 400 | 108 | 20-26 | 0.15 | ||
600 | 603 | 725 | 780 | 280 | 178 | 465 | 108 | 20-30 | 0.15 | ||
◇◇为什么选择工洲阀门?
服务体系：
一、支持7天无理由退换货
二、支持30天有问题退换货
三、完全免费保修一年
质量体系：
在阀门行业技术含量并不是很高的情况下，选材跟检验是保证质量的重中之重，故我公司从以下两方面进行把关。
一、我公司设采购部同时，多设采购质检部来保证采购物品达到**及国际标准。
二、按照台湾先进的检验理念和台湾的精湛的检验工艺、经多次检验无问题才准许出厂。
付款体系：
一、支持货到付款
二、支持支付宝、百付宝付款
价格体系：
一、高效内部成本控制，减少了开支，让利于客户
交货体系：
一、充足的备货，缩短了交货期
订货须知：
一、①塑料蝶阀产品名称与型号②塑料蝶阀口径③塑料蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定工洲公司的塑料蝶阀型号，请按塑料蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的工洲阀门专家为您审核把关。
