| 牌号 : | M270-44 | 加工级别 : | 注塑级 |
| 特性级别 : | 高流动 | 用途级别 : | 汽车部件,运动器材,家电部件,电动工具配件,薄壁制品 |
| 品牌 : | 南通宝泰菱 |

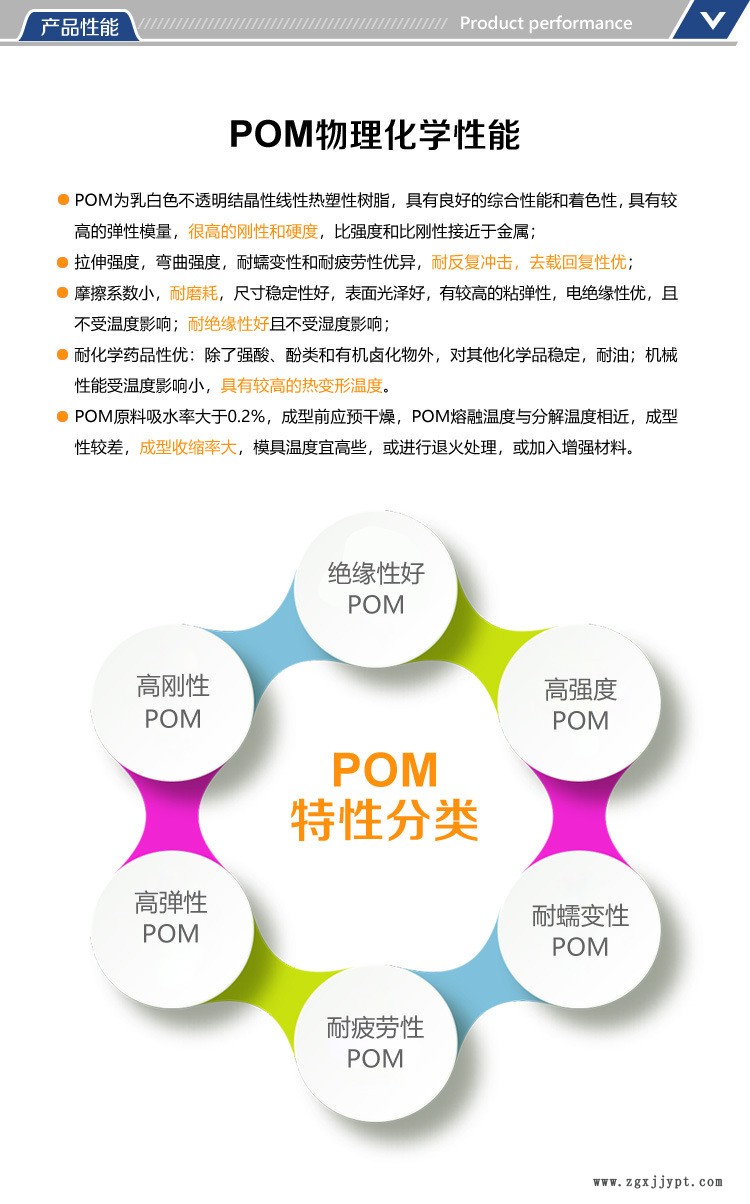

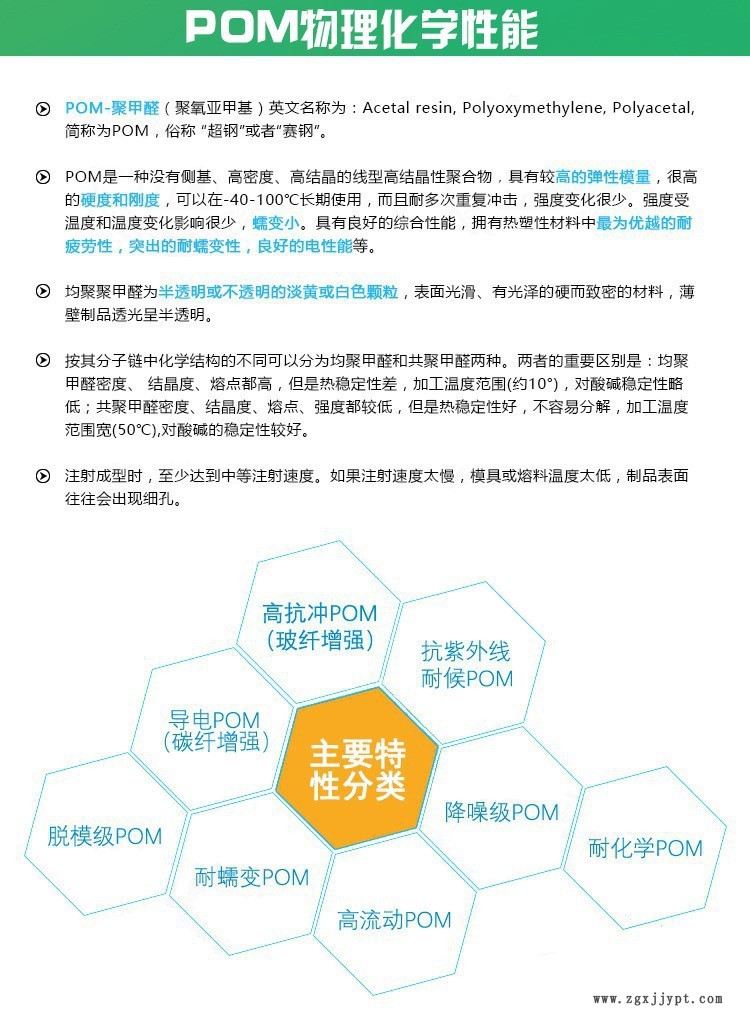

POM/日本宝理/M270-44 易脱模pom 高流动聚甲醛 低粘度pom

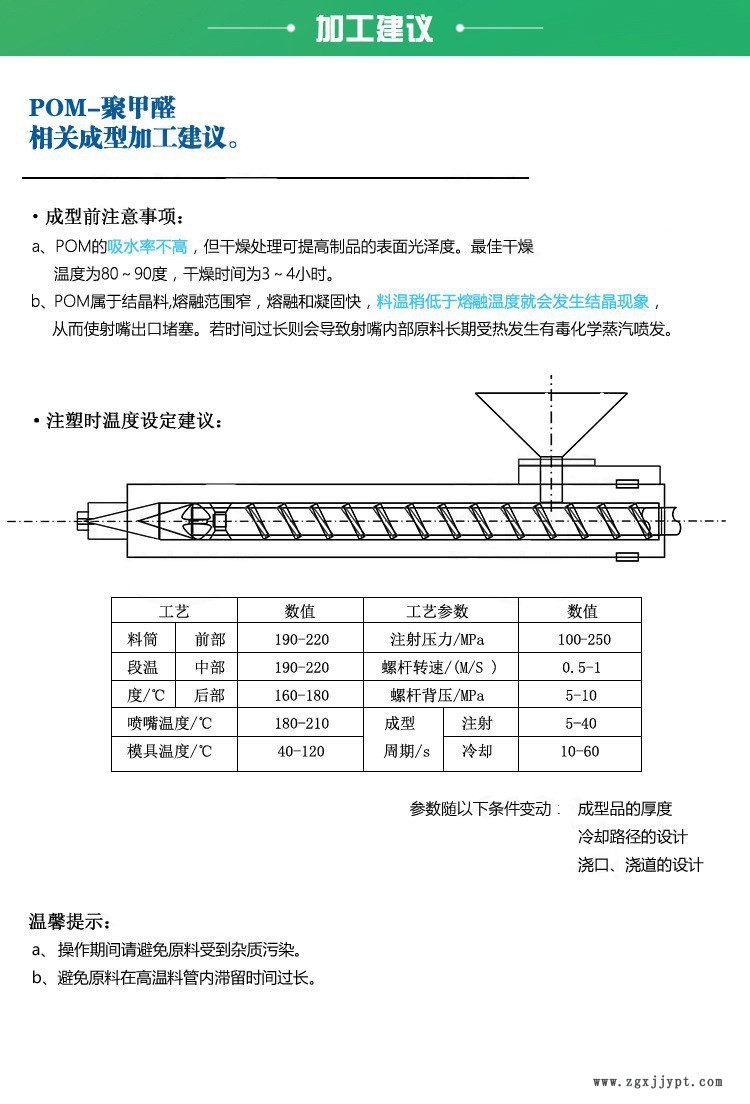

产品参数
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 物理性能 | 表面电阻率 | -- | IEC-60093 | 1×1016 | Ω |
| 断裂应变 | -- | ISO-527-1,2 | 30 | % | |
| 简支梁冲击强度(有缺口) | -- | ISO-179/1eA | 5.3 | KJ/m2 | |
| 负荷变形温度(1.8MPa) | -- | ISO-75-1,2 | 100 | ℃ | |
| 线性热膨胀系数（(23×55℃)垂直方向） | -- | ISO-11359-2 | 11 | x10-5/℃ | |
| 比重 | -- | ISO-1183 | 1.41 | g/cm3 | |
| 弯曲强度 | -- | ISO-178 | 88 | Mpa | |
| 阻燃性 | -- | UL-94 | HB | ||
| 拉伸弹性模量 | -- | ISO-527-1,2 | 2800 | Mpa | |
| 弯曲模量 | -- | ISO-178 | 2550 | Mpa | |
| 体积电阻率 | -- | IEC-60093 | 1×1014 | Ω*cm | |
| 拉伸强度 | -- | ISO-527-1,2 | 63 | Mpa | |
| 决缘破坏强度（3mmt） | -- | IEC-60243-1 | 19 | KV/mm | |
| 线性热膨胀系数（(23×55℃)流动方向） | -- | ISO-11359-2 | 11 | x10-5/℃ | |
