| 产品特性 : | 注塑级 | 是否进口 : | 否 |
| 产地 : | 法国罗地亚 | 厂家(产地) : | 法国罗地亚 |
| 牌号 : | A 218 V25 | 销售方式 : | 品牌经销 |
| 类型 : | 标准料 | 品名 : | PA66 |
| 加工级别 : | 注塑级 | 特性级别 : | 标准级 |
| 用途级别 : | 通用级 | 品牌 : | 法国罗地亚 |
| 产品规格 : | 25公斤 |

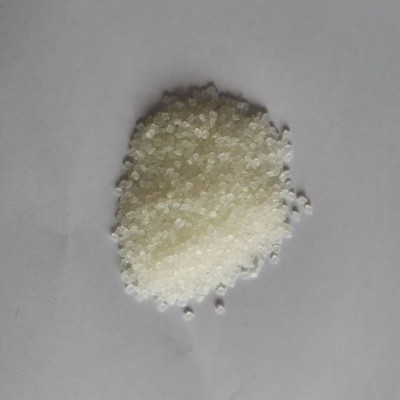

TECHNYL® A 218 V25 NATURAL
聚酰胺66
25% 玻璃纤维增强材料
Solvay Engineering Plastics
产品说明:
TECHNYL® A 218 V25 NATURAL是一种聚酰胺66（尼龙66）材料,含有的填充物为25% 玻璃纤维增强材料。 该产品在非洲和中东、拉丁美洲、欧洲或亚太地区有供货,加工方式为:注射成型。
TECHNYL® A 218 V25 NATURAL的主要特性有:
阻燃/额定火焰
通过 ROHS 认证
热稳定剂
TECHNYL® A 218 V25 NATURAL的典型应用领域为:汽车行业
| 总体 | |
材料状态 |
|
资料 1 | Processing - Rhodia Injection Molding (English)Processing - Technyl A & C Injection Molding (English)Technical Datasheet (English) |
UL 黄卡 2 |
|
搜索 UL 黄卡 | Solvay Engineering PlasticsTECHNYL® A |
供货地区 | 非洲和中东拉丁美洲欧洲亚太地区 |
填料/增强材料 |
|
添加剂 |
|
性能特点 |
|
机构评级 |
|
RoHS 合规性 |
|
外观 |
|
加工方法 |
|
多点数据 | Isothermal Stress vs. Strain (ISO 11403-1)Secant Modulus vs. Strain (ISO 11403-1)Viscosity vs. Shear Rate (ISO 11403-2) |
部件标识代码 (ISO 11469) |
|
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
比重 | 1.32 | -- | g/cm³ | ASTM D792, ISO 1183/A |
收缩率 | 内部方法 | |||
横向流量 | 0.85 | -- | % | |
流量 | 0.60 | -- | % | |
吸水率 (23°C, 24 hr) | 0.90 | -- | % | ISO 62 |
Molding Shrinkage Isotropy | 0.700 | -- | 内部方法 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
拉伸模量 | 8400 | 6300 | MPa | ISO 527-2/1A |
拉伸应力 (断裂) | 165 | 120 | MPa | ISO 527-2/1A |
伸长率 | ||||
断裂 | 4.0 | -- | % | ASTM D638 |
断裂 | 3.0 | 4.0 | % | ISO 527-2/1A |
弯曲模量 | ||||
-- | 7300 | -- | MPa | ASTM D790 |
-- | 7300 | 5000 | MPa | ISO 178 |
弯曲强度 | 250 | -- | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
简支梁缺口冲击强度 (23°C) | 10 | 13 | kJ/m² | ISO 179/1eA |
简支梁缺口冲击强度 (23°C) | 57 | 87 | kJ/m² | ISO 179/1eU |
悬壁梁缺口冲击强度 | ||||
23°C | 80 | -- | J/m | ASTM D256 |
23°C | 8.5 | 15 | kJ/m² | ISO 180/1A |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
热变形温度 | ||||
1.8 MPa, 未退火 | 245 | -- | °C | ASTM D648 |
1.8 MPa, 未退火 | 255 | -- | °C | ISO 75-2/Af |
熔融温度 | 263 | -- | °C | ISO 11357-3 |
线形膨胀系数 | ISO 11359-2 | |||
流动 : 23 到 85°C | 0.000027 | -- | cm/cm/°C | |
横向 : 23 到 85°C | 0.000027 | -- | cm/cm/°C |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
表面电阻率 | 6.0E+14 | 1.0E+12 | ohm | IEC 60093 |
体积电阻率 | 1.0E+15 | 1.0E+13 | ohm·cm | IEC 60093 |
耐电强度 | 32 | 28 | kV/mm | IEC 60243-1 |
相对电容率 | 3.70 | 4.00 | IEC 60250 | |
耗散因数 | 0.010 | 0.11 | IEC 60250 | |
漏电起痕指数 (解决方案 A) | 600 | 600 | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
UL 阻燃等级 | UL 94 | |||
0.380 mm | HB | -- | ||
0.800 mm | HB | -- | ||
1.60 mm | HB | -- | ||
3.20 mm | HB | -- | ||
灼热丝易燃指数 (1.60 mm) | 650 | -- | °C | IEC 60695-2-12 |
极限氧指数 | 23 | -- | % | ISO 4589-2 |
| 注射 | 干燥 | 单位制 | |
干燥温度 | 80.0 | °C | |
建议的水分含量 | 0.20 | % | |
螺筒后部温度 | 265 到 275 | °C | |
螺筒中部温度 | 270 到 280 | °C | |
螺筒前部温度 | 280 到 290 | °C | |
模具温度 | 70.0 到 100 | °C |
