| 按成型工艺分 | 热作模具和冷作模具 |
|---|---|
| 按成型材料分 | 金属模具和非金属模具 |
| 按生产量来分 | 样件模（简易模）和量产模 |
| 按模具材料分 | 软模和硬模 |
| 地区 | 深圳 |
| 品牌 | 福兴达 |
| 质量体系 | ISO9001 |
吹塑的原理：
1、 吹塑成型是将处于熔融状态的塑料型坯置于模具型腔中，借助压缩空气将其吹胀，使之紧贴于型腔壁上，经冷却定型得到中空塑料制品的成形方法。
2、 吹塑成型可以获得各种形状与大小的中空薄壁塑料制品，在工业中尤其是在日用工业中应用十分广泛。几乎所有的热塑性塑料都可以用于吹塑成型，尤其是PE。
3、 吹塑成型方法主要有以下几种形式。
1） 挤出吹塑成型：
2） 注塑吹塑成型：这种方法是用注塑机在注塑模具中制成吹塑型坯，然后把热型坯移入吹塑模具中进行吹塑成型
3） 注塑拉伸吹塑成型：这种方法与注塑吹塑相比，只是增加了将有底的型坯加以拉伸这一工序，成型过程（（1）把熔融塑料注入模具，急剧冷却，成型出透明的有底型坯，（2）将注塑的型坯，其螺纹部分随模具螺纹成型块一起随转盘带动移到加热位置，用电阻再将型坯内外加热，（3）将加热后有底型坯，移至拉伸吹塑位置，拉伸长2倍，4）将拉伸吹塑后的制件移到下一位置，螺纹成型块半合部打开，取出制品，这种成型设备实际上是一台多工位注塑机模具，设有四个工位，每个工位相隔90°）
一）工艺特点：
挤出吹塑是成型中空塑件制品的主要方法。工艺特点如下：
1、 加工温度和螺杆转速
2、 原则是在既能挤出光滑而均匀的塑料型坯，又不会使挤压转动系统超负荷的前提下，尽可能采用较低的加工温度和较快的螺杆转速。
二）成型空气压力
1、 一般在0.2～0.69Mpa范围内，主要根据塑料熔融粘度的高低来确定其大小。
2、 粘度低的，如尼龙、聚乙烯，易于流动吹胀，则成型空气压力可小些；
3、 粘度高的，如聚碳酸脂、聚甲醛，流动及吹胀性差，那**需要较高的压力。
4、 成型空气压力大小还与制品的大小、型坯壁厚有关，一般薄壁和大容积制品宜用较高压力，而厚壁和小容积制品则用较低压力。合适的压力在0.1～0.9Mpa的压力范围内，以每递增0.1Mpa的办法，分别吹塑成型一系列中空制件，用肉眼分辨其外形、轮廓、螺纹、花纹、文字等清晰程度而进行确定
三） 吹胀比
1、 制品尺寸和型坯尺寸之比，亦即型坯吹胀的倍数，称为吹胀比。、
2、 型坯尺寸和质量一定时，制品尺寸愈大，型坯吹胀比愈大。
3、 虽然增大吹胀比可以节约材料，但制品壁厚变薄，成型困难，制品的强度和刚度降低；吹胀比过小，塑料消耗增加，制品有效容积减少；壁厚，冷却时间延长，成本增高。一般吹胀比为2～4倍，用1:2较适宜，此时壁厚较均匀。
四） 模温和冷却时间
1、 材料的熔融温度较高者，允许有较高的模具温度，反之，则应尽可能降低模具温度。模具温度过低，塑料冷却**过早，则形变困难，制品的轮廓和花纹等均会变得不清楚；若模具温度过高，则冷却时间延长，生产周期增加；如果冷却程度不够，则容易引起制品脱模变形，收缩率大和表面无光。
2、 为防止聚合物因产生弹性回复作用引起制品形变，中空吹塑成型制品的冷却时间一般较长，可占成型周期的1/3 ～ 2/3。
3、 对厚度为1～2mm的制品，一般只需几秒到十几秒的冷却时间已足够。

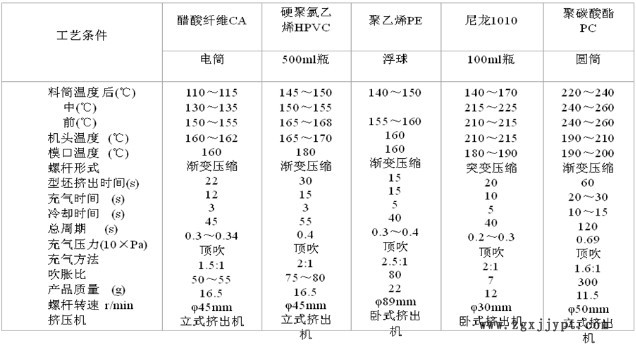

五） 代表性中空件成型条件
