【高登数控】CNC数控加工中心 模具加工VMC1060系列,欢迎选购
产品: 浏览次数:760【高登数控】CNC数控加工中心 模具加工VMC1060系列,欢迎选购
类型: 四轴加工中心
重量: 7500(kg)
单价: 265000.00元/台
最小起订量: 1 台
供货总量: 99 台
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2022-08-11 00:37

详细信息
类型 四轴加工中心
重量 7500(kg)
主电机功率 11(kw)
界面语言 中文
主轴转速范围 8000(rpm)
定位精度 0.01
刀具数量 20
三轴行程(X*Y*Z) 1000*600*600
T型槽尺寸(宽*数量) 3*18
动力类型 电动
布局形式 立式
作用对象 五金
适用行业 通用
产品类型 全新
是否库存
售后服务 整机一年保修
品牌 高登数控
型号 VMC1060系列

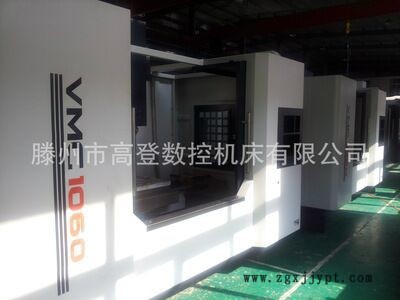

VMC1060系列

主视图2

详情图2

一、 VMC1060L立式加工中心主要技术参数:

行程X轴 :

1000mm

Y轴:

600mm

Z轴:

600mm

主轴端面至工作台面距离:

70-670mm

主轴中心至主柱导轨面距离:

655mm

工作台面尺寸

1300×600mm

**承重

700kg

T型槽宽度

18

T型槽数量

5

锥度规格

BT40

数控系统(可选配)

FANUC 0i-mater-MD

主轴转速(可选配)

8000

主轴电机

11kw

X、Y轴快速移动速率

24000mm

Z轴快速移动速率

20000mm

切削进给速率

1-10000mm/min

定位精度

±0.01mm

重复定位精度

±0.003/300mm

刀库(可选配)

24

电源形式

三相交流380V±10%   50Hz±10%

机床外形尺寸(纵深×左右×高):

3350×2580×2500mm

机床净重约:

8000Kg

二、 主要结构特点

1、 底座、滑座、工作台、立柱、主轴箱等主要基础件采用HT300铸铁;底座为箱体式结构,紧凑而合理的对称式筋结构保证了基础件的高刚性和抗弯减震性能;A型桥跨式立柱及内部网格状筋,有力保证了Z轴强力切削时的刚性及精度;基础件采用树脂砂造型并经过时效处理,为机床长期使用性能的稳定性提供了保障。

2、 XY轴是线轨Z轴导轨贴塑矩形导轨,具有速度快、高刚性、低摩擦、低噪音、低温升变化等特性,配合自动强制润滑,提高机床精度寿命;

3、 Z向加配重块平衡,保证主轴箱运动顺畅、稳定;Z向驱动电机具有失电制动装置;

4、 X、Y、Z三个方向进给采用高精度高强度的内循环双螺母预压大导程滚珠丝杠,进给速度高;驱动电机通过弹性联轴器与丝杠直联,进给伺服电机直接将动力传递给高精度滚珠丝杠,无背隙,保证机床的定位精度和同步;

5、 采用高速、高精度、高刚性主轴单元,轴向和径向承载能力强**转速可达8000rpm;

6、 主轴采用中心吹气结构,在主轴松刀时迅速用中心高压气体对主轴内锥进行清洁,   保证刀具夹持的精度和寿命;

7、 X、Y、Z三个方向导轨、丝杠都采用防护装置,保证丝杠及导轨的清洁,确保机床的传动及运动精度和寿命;

8、 机床外防护采用全防护结构设计,操作方便、安全可靠,美观大方;

9、 采用可靠的集中自动润滑装置,定时、定量对机床各润滑点自动间歇式润滑,可依据工作状况调节润滑时间;

10、 采用台湾专业厂家生产24把圆盘式刀库(选配)或BT40-20把斗笠刀库(选配),换刀准确,时间短,效率高,经百 万次运转测试,符合可靠性要求;带有阻尼结构,能减少运动时的冲击,保证刀库的使用寿命;气动驱动,使用方便,最短路径换刀;

11、 采用油水分离装置,可把收集来的大部分润滑油从冷却液中分离出来,防止冷却液的快速恶化,利于环保;

12、 机床操作系统采用人体工程学原理,操作箱独立设计,可自身旋转,操作方便。
