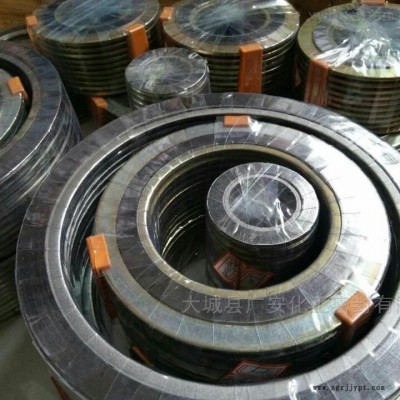

DN50精密金属缠绕垫型号齐全金属密封垫
编辑本段种类结构形式及代号：
基本型式 代号 适用的法兰密封面
基本型 A 榫槽面
带内环型 B 凹凸面
带对中环型 C 平面或突面
带内环和中环型 D 平面或突面
常用的产品标准有：
· HG20610 化工部欧洲体系
· HG20631化工部美洲体系
· GB/T4622.2国家标准
· JB/T4719机械部标准
· SH3407 石油化工企业
· ASME B16.20 美标
· DIN 德标
· JIS B2404-1999 JIS TS-1998日标
· BS 3381-1999英标
DN50精密金属缠绕垫型号齐全金属密封垫
金属缠绕垫片主要技术参数:
金属缠绕垫片系数m=2.5-4金属缠绕垫片使用压力≤25MPa金属缠绕垫片使用温度-196℃-700℃(氧化性介质中不高于600℃)金属缠绕垫片较小预紧比压y=68MPa下表是金属缠绕垫片直径公差(即用于法兰的名义管道直径)
注:另外，我们也可以根据JIS,JPI标准或客户要求生产
订货须知:金属缠绕垫在订货时需注明以下参数，范例:
1、金属缠绕垫的类型:ABCD
2、法兰标准:ASMEB16.20
3、管路通径、压力等:2"150Lbs
4、材料种类:内环SS316;金属缠绕带SS316;填料带:石墨;外环:碳钢
※实际应用工况不同，以上参数仅供参考不作任何保证要求。
