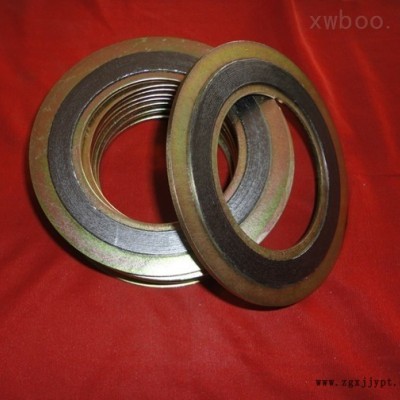

S31803双相不锈钢缠绕垫片详细介绍

JIS B2404日标金属缠绕垫片由金属带和非金属带螺旋复合绕制而成的一种半金属平垫片。

JIS B2404日标金属缠绕垫片原材料选择：

1.金属带
A. 采用厚度为0.15mm~0.25mm的08F0Cr13,0Cr18Ni19Ti,0Cr18Ni9Ti,00Cr18Ni10,0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2等冷轧钢带，或由供需双方协商 确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
C.不锈钢的硬度值HV≤200
2. 非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力

注：石墨在非氧化介质下，可使用到800℃。

3.加强环除另有协议外，内加强环材料应与金属带材料相同，外加强环的材料选用A3钢，并防锈处理。

1、 适用的工况范围宽。能耐高温、高压和适应超低温或真空下的使用条件。通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题。
2、应力补偿能力强。在温度、压力波动频繁的工位上，密封性能稳定、可靠。
3、密封性能优良。
4、对与垫片接触的法兰密封而的表面精度要求不高。
5、安装方便，垫片预紧压力较低。

垫片型式:

产品名称	代号	适用	表示示例
基本型金属缠绕垫	A	榫槽面	304/PTFE
带内环金属缠绕垫	B	凹凸面	304 304/FG
带外环金属缠绕垫	C	突面	304/ASB CS
带内外环金属缠绕垫	D		304 304/FG CS

材质选择：

钢带及内外环材质		填充料			通用厚度 mm
名称	代号	名称	代号	适用温度℃	V形垫/环	W形垫/环
碳钢	CS	石棉	ASB	500	3.2/2.0 4.5/3.0	4.8/3.0 5.5/4.0 7.5/5.0
不锈钢	304(L),316(L)	石墨	FG	650
蒙乃尔	Mon	四氟	PTFE	250
镍，钛	Ni，Ti	云母	MICA	950
因科镍	INC	陶瓷	CER	1000
哈氏，锆	HAST，ZIRC	非石棉	NAF	300

其它制造标准：ASME B16.20, API601, DIN2699,BS3381, JPI-7S-41, JIS B2404,HG20610-97, HG20631-97,GB4622.2-93, SH3407-96, JB/T90

SIZE	5K(kgf/cm)				10k(kgf/cm)				16k(kgf/cm)				20k(kgf/cm)
	D1	D2	D3	D4	D1	D2	D3	D4	D1	D2	D3	D4	D1	D2	D3	D4
10A	18	24	33	45	18	24	37	52	18	24	37	52	18	24	37	52
15A	22	28	38	50	22	28	41	57	22	28	41	57	22	28	41	57
20A	28	34	44	55	28	34	47	62	28	34	47	62	28	34	47	62
25A	34	40	53	65	34	40	53	74	34	40	53	74	34	40	53	74
32A	43	51	64	78	43	51	67	84	43	51	67	84	43	51	67	84
40A	49	57	69	83	49	57	73	89	49	57	73	89	49	57	73	89
50A	61	69	79	93	61	69	89	104	61	69	89	104	61	69	89	104
65A	77	87	102	118	77	87	107	124	77	87	107	124	77	87	107	124
80A	89	98	113	129	89	98	118	134	89	99	119	140	89	99	119	140
90A	102	110	123	139	102	110	130	144	102	114	139	150	102	114	139	150
100A	115	123	133	149	115	123	143	159	115	127	152	165	115	127	152	165
125A	140	148	168	184	140	148	173	190	140	152	177	202	140	152	177	202
150A	166	174	198	214	166	174	199	220	166	182	214	237	166	182	214	237
200A	217	227	243	260	217	227	252	270	217	233	265	282	217	233	265	282
250A	268	278	305	325	268	278	310	332	268	288	328	354	268	288	328	354
300A	319	329	350	370	319	329	361	377	319	339	379	404	319	339	379	404
350A	356	366	390	413	356	366	406	422	356	376	416	450	356	376	416	450
400A	407	417	450	473	407	417	457	484	407	432	482	508	407	432	482	508
450A	458	468	510	533	458	468	518	539	458	483	533	573	458	483	533	573
500A	508	518	550	583	508	518	568	594	508	533	583	628	508	533	583	628
550A	559	569	610	641	559	569	619	650	559	584	634	684	559	584	634	684
600A	610	620	660	691	610	620	670	700	610	635	685	734	610	635	685	734

安装注意事项：
1、垫片的缠绕部分必须介于法兰密封面之间，不可随意加宽缠绕部分的宽度，这样势必影响螺栓的压紧力，从而影响垫片的密封性能。
2、基本型垫片不要用在凹凸面法兰上，这是因为基本型垫片在法兰轴向压紧力作用下，垫片内圈焊点容易开焊，从而导致垫片失效。
3、在高温、寒冷或冷热频繁交变、振动较大、强腐蚀介质等恶劣工况条件下，用于平面法兰和凸面法兰的垫片加装合理材料的内环。
4、绝不能用低材质垫片取代高材质垫片。避免材料腐蚀或其它原因造成垫片失效
5.、安装前仔细检查法兰、螺栓、螺母及垫片的质量，仔细检查法兰或接口安装情况，有无偏口、错口、张口、错孔等缺陷。
6、法兰或密封部位表面必须清理干净，垫片表面及螺栓、螺纹上不允许粘附机械杂质。
7、垫片不能装偏，应保证受压均匀。
8、旋紧螺母时应用力均匀，螺栓要对称地均匀地分2～3次旋紧，使垫片受压均匀。
