石墨复合板又叫增强石墨板或高强石墨板是由冲刺的金属齿板或金属网板或金属平板与纯石墨纸复合辊压而成的一种密封材料。石墨复合板常用的内层增强材料有ss304,ss316L或马口铁等,厚度0.05~0.2mm,形式一般有冲刺板复合增强,网板复合增强,平板复合增强几种。它具有热稳定性,高强及无冷流性的特点,可以制作成各种各样的圆型和各种形状复杂几何图形垫片,如水位计垫片,气缸垫片,排气管垫片,带筋条换热器垫片等应用非常广泛。
性能特点:它具有良好的防腐蚀性, 耐高/低温,耐辐射,良好的压缩回弹性和高强度性,所需的预紧力比金属垫片和金属缠绕垫片要小,对法兰面的要求不高,是一种比较经济实用的密封材料。
使用介质:酸,碱,蒸汽,各种溶剂及油品等。
产品应用:?管道、阀门、泵、压力容器、热交换器、冷凝器、发电机、空气压缩机、排气管、制冷机等法兰连接处的密封部位可替代石棉橡胶和无石棉密封材料。?
常用规格:1500mm*1500mm,1000mm*1000mm?厚度0.8mm-5.0mm,特殊规格可要求。
技术标准:
可提供任何标准和非标准的尺寸,包括ASME,DIN,JIS,GB及其它标准。可提供圆型、方型等异型形状,并可根据需要提供订制尺寸产品。
国内相关标准:
GB/T 19675.1-2005|管法兰用金属冲齿板柔性石墨复合垫片 尺寸
GB/T 19675.2-2005|管法兰用金属冲齿板柔性石墨复合垫片 技术条件
JB/T 6628-1993|柔性石墨复合增强(板)垫
JB/T 6628-2008|柔性石墨复合增强(板)垫
HG 20608-1997|钢制管法兰用柔性石墨复合垫片(欧洲体系)
HG 20629-1997|钢制管法兰用柔性石墨复合垫片(美洲体系)

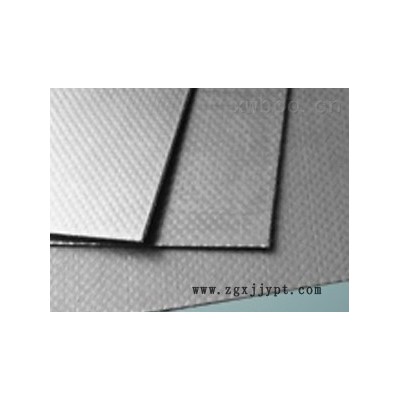

石墨复合板 (3)
|
|
