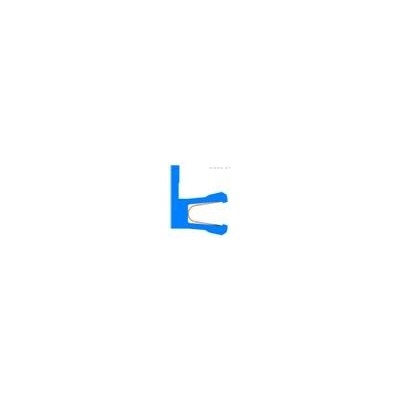

孔用弹簧张力密封圈
孔用弹簧张力静密封是由金属悬臂弹簧和经机械加工过的填充聚四氟乙烯密封套组成的单向密封，特别适用于静密封和慢速往复运动场合。螺旋弹簧刚度大，能保证可靠的密封要求，没有泄漏。
优点:
—特别适用于静密封场合
—能适应绝大部分流体和化学制品
—摩擦系数小
—防腐能力强和尺寸稳定性好
—能承受急剧的温度变化
—不会污染食品和药剂液体
—可以进行消毒
—贮存期无限
技术数据 | |
压 力 | 80MPa(静负载) |
速 度 | 静、慢速旋转 |
温 度 | -70℃~+260℃ |
介 质 | 所有液体、化学制品和气体 |
| 安装尺寸数据 |
孔 径 | 沟槽直径 | 沟槽宽度 | 半径 | 止口高度 | 径向间隙 Smax | |||
2MPa | 10MPa | 20MPa | 40MPa | |||||
6,0—13,9 | D—2,9 | 2,4 | 0,4 | 0,4 | 0,20 | 0,10 | 0,08 | 0,05 |
14,0—24,9 | D—4,5 | 3,6 | 0,4 | 0,6 | 0,25 | 0,15 | 0,10 | 0,07 |
25,0—45,9 | D—6,2 | 4,8 | 0,6 | 0,7 | 0,35 | 0,20 | 0,15 | 0,08 |
46,0—124,9 | D—9,4 | 7,1 | 0,8 | 0,8 | 0,50 | 0,25 | 0,20 | 0,10 |
125,0—999,9 | D—12,2 | 9,5 | 0,8 | 0,9 | 0,60 | 0,30 | 0,25 | 0,12 |
孔用弹簧张力密封圈订货资料（单位：mm）
,订货型号 | 孔径 | 沟槽直径d h9 | 沟槽宽度L+0,2 |
| 订货型号 | 孔径 | 沟槽直径 | 沟槽宽度L+0,2 |
S006 | 6 | 3,1 | 2,4 | S090 | 90 | 80,6 | 7,1 | |
S008 | 8 | 5,1 | 2,4 | S095 | 95 | 85,6 | 7,1 | |
S010 | 10 | 7,1 | 2,4 | S100 | 100 | 90,6 | 7,1 | |
S012 | 12 | 9,1 | 2,4 | S110 | 110 | 100,6 | 7,1 | |
S014 | 14 | 9,5 | 3,6 | S115 | 115 | 105,6 | 7,1 | |
S015 | 15 | 10,5 | 3,6 | S120 | 120 | 110,6 | 7,1 | |
S016 | 16 | 11,5 | 3,6 | S125 | 125 | 112,8 | 9,5 | |
S018 | 18 | 13,5 | 3,6 | S130 | 130 | 117,8 | 9,5 | |
S020 | 20 | 15,5 | 3,6 | S135 | 135 | 122,8 | 9,5 | |
S022 | 22 | 17,5 | 3,6 | S140 | 140 | 127,8 | 9,5 | |
S025 | 25 | 18,8 | 4,8 | S150 | 150 | 137,8 | 9,5 | |
S028 | 28 | 21,8 | 4,8 | S160 | 160 | 147,8 | 9,5 | |
S030 | 30 | 23,8 | 4,8 | S170 | 170 | 157,8 | 9,5 | |
S032 | 32 | 25,8 | 4,8 | S180 | 180 | 167,8 | 9,5 | |
S035 | 35 | 28,8 | 4,8 | S190 | 190 | 177,8 | 9,5 | |
S040 | 40 | 33,8 | 4,8 | S200 | 200 | 187,8 | 9,5 | |
S042 | 42 | 35,8 | 4,8 | S210 | 210 | 197,8 | 9,5 | |
S045 | 45 | 38,8 | 4,8 | S220 | 220 | 207,8 | 9,5 | |
S048 | 48 | 38,6 | 7,1 | S230 | 230 | 217,8 | 9,5 | |
S050 | 50 | 40,6 | 7,1 | S240 | 240 | 227,8 | 9,5 | |
S052 | 52 | 42,6 | 7,1 | S250 | 250 | 237,8 | 9,5 | |
S055 | 55 | 45,6 | 7,1 | S280 | 280 | 267,8 | 9,5 | |
S056 | 56 | 46,6 | 7,1 | S300 | 300 | 287,8 | 9,5 | |
S060 | 60 | 50,6 | 7,1 | S320 | 320 | 307,8 | 9,5 | |
S063 | 63 | 53,6 | 7,1 | S350 | 350 | 337,8 | 9,5 | |
S065 | 65 | 55,6 | 7,1 | S400 | 400 | 387,8 | 9,5 | |
S070 | 70 | 60,6 | 7,1 | S420 | 420 | 407,8 | 9,5 | |
S075 | 75 | 65,6 | 7,1 | S450 | 450 | 437,8 | 9,5 | |
S080 | 80 | 70,6 | 7,1 | S480 | 480 | 467,8 | 9,5 | |
S085 | 85 | 75,6 | 7,1 | S500 | 500 | 487,8 | 9,5 |
