苏州利涛塑化有限公司

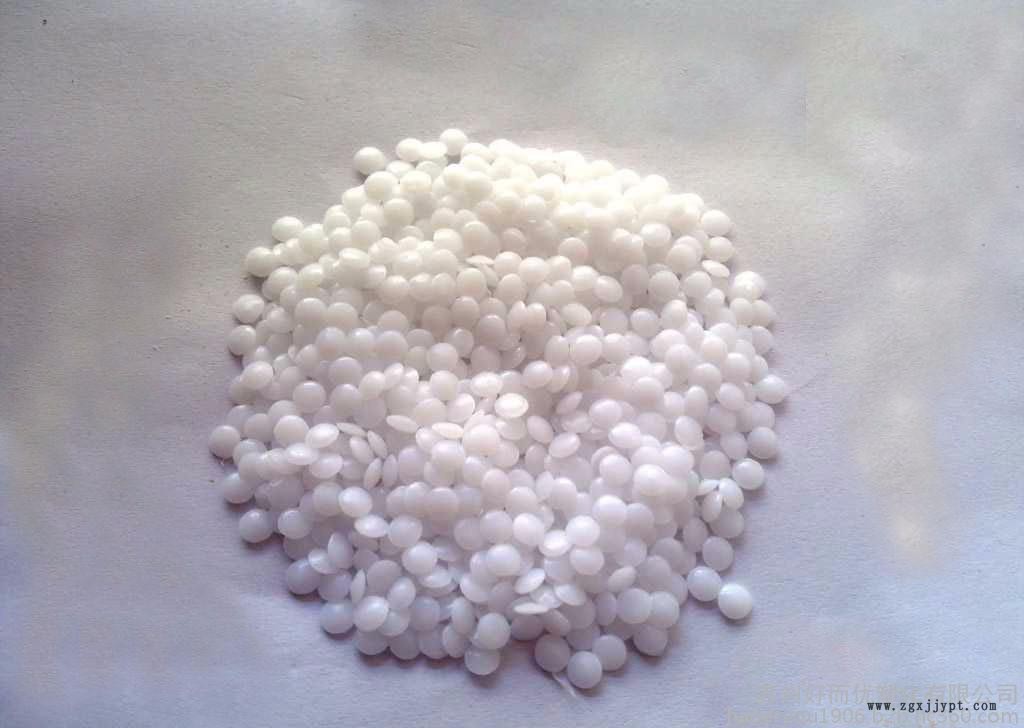

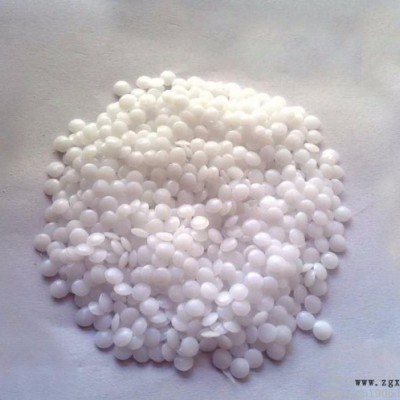

类型	标准料
牌号	500P
销售方式	品牌经销
品牌	美国杜邦
厂家(产地)	美国杜邦
加工级别	挤出级,注塑级
特性级别	高刚性,耐候,耐老化



产品参数

性能项目		试验条件[状态]	测试方法	测试数据	数据单位
物理性能	模收缩			2.2-2.4	%
	比重		ASTM D-792	1.42
	吸水量	浸渍平衡点	ASTM D-570	0.90	%
	吸水量	50%相对湿度	ASTM D-570	0.22	%
	吸水量	24小时浸渍	ASTM D-570	0.25	%
机械性能	挠曲系数	122℃	ASTM D-790	755	MPa
	压缩应力	23℃,10%变形	ASTM D-695	123	MPa
	IZOD冲击试验	23℃	ASTM D-256	81	j/m
	挠曲系数	70℃	ASTM D-790	1720	MPa
	挠曲疲劳忍耐限度	50%RH,23℃,106周期	ASTM D-671	31	MPa
	洛氏硬度		ASTM D-785	94	M scale
	挠曲系数	100℃	ASTM D-790	1030	%
	破裂点拉伸变形量	70℃	ASTM D-638	220	%
	挠曲系数	23℃	ASTM D-790	3090	MPa
	破裂点拉伸变形量	-55℃	ASTM D-638	15	%
	压缩应力	23℃,1%变形	ASTM D-695	35	MPa
	破裂点拉伸变形量	122℃	ASTM D-638	>260	%
	弹性系数	23℃	ASTM D-638	3360	MPa
	拉伸强度	70℃	ASTM D-638	48	MPa
	洛氏硬度		ASTM D-785	120	R scale
	破裂点拉伸变形量	23℃	ASTM D-638	35	%
	IZOD冲击试验	无缺口23℃	ASTM D-256	2160	j/m
	拉伸强度	122℃	ASTM D-638	26	MPa
	拉伸强度	-55℃	ASTM D-638	101	MPa
	挠曲变形强度	23℃	ASTM D-790	97	MPa
	拉伸强度	23℃	ASTM D-638	69	MPa
	IZOD冲击试验	缺口-40℃	ASTM D-256	66	j/m
	拉伸强度	100℃	ASTM D-638	36	MPa
	抗拉伸冲击强度	长试片23℃	ASTM D-1822	420	kj/m2
	抗剪强度	23℃	ASTM D-732	66	MPa
	负载变形量	140kg/cm2,50℃	ASTM D-621	0.5	%
	破裂点拉伸变形量	100℃	ASTM D-638	>260	%
	挠曲系数	-55℃	ASTM D-790	4530	MPa
电气性能	容积电阻率	23℃,0.2%含水量	ASTM D-257	1×1015	Ω.cm
	抗电弧	3.1mm	ASTM D-495	220	sec
	介电常数	50%RH,23℃,102～106Hz	ASTM D-150	3.7	Ω.cm
	介电因数	50%RH,23℃,106Hz	ASTM D-150	0.005
	介电强度	瞬间Short time(2.3mm)	ASTM D-149	19.7	kv/mm
热性能	熔点		ASTM D-2133	175	℃
	自燃性		UL-94	HB
	线性热膨胀系数	-40～29℃	ASTM D-696	10.4	10-5m/m℃
	热畸变温度	0.5MPa	ASTM D-648	172	℃
	热传导系数			0.37	W/mk
	线性热膨胀系数	60～104℃	ASTM D-696	13.7	10-5m/m℃
	线性热膨胀系数	29～60℃	ASTM D-696	12.2	10-5m/m℃
	热畸变温度	1.8MPa	ASTM D-648	136	℃
	线性热膨胀系数	104～160℃	ASTM D-696	14.9	10-5m/m℃

POM 美国杜邦 500P注塑级 物性认证数据表

物性表

性能项目		测试条件	测试方法	数值/描述	单位
机械性能	拉伸强度(引张强度)		ASTM D638/ISO 527	70	kg/cm2(MPa)[Lb/in2]
	断裂伸长率		ASTM D638/ISO 527		%
	拉伸模量		ASTM D638/ISO 527		kg/cm2(MPa)[Lb/in2]
	拉伸屈服伸长率(延伸率)		ASTM D638/ISO 527	40	%
	拉伸断裂伸长率(延伸率)		ASTM D638/ISO 527	30	%
	弯曲模量(弯曲弹性率)		ASTM D790/ISO 178	2900	kg/cm2(MPa)[Lb/in2]
	弯曲强度		ASTM D790/ISO 178	80	kg/cm2(MPa)[Lb/in2]
	洛氏硬度		ASTM D785	R-120
	IZOD 缺口冲击强度	1/4" 23℃	ASTM D256/ISO 179		kg·cm/cm(J/M)ft·lb/in
		1/4" -30℃	ASTM D256/ISO 179		kg·cm/cm(J/M)ft·lb/in
		1/8" 23℃	ASTM D256/ISO 179		kg·cm/cm(J/M)ft·lb/in
		1/8" -30℃	ASTM D256/ISO 179		kg·cm/cm(J/M)ft·lb/in
	Charpy冲击强度	23℃ （缺口）	ASTM D256/ISO 179		kg·cm/cm(J/M)ft·lb/in
		-30℃（缺口）	ASTM D256/ISO 179		kg·cm/cm(J/M)ft·lb/in
		23℃（无缺口）	ASTM D256/ISO 179		kg·cm/cm(J/M)ft·lb/in
		-30℃（无缺口）	ASTM D256/ISO 179		kg·cm/cm(J/M)ft·lb/in
物性性能	比重（密度）		ASTM D792/ISO 1183
	成型收缩率		ASTM D955	1420	%
	熔融指数（流动系数）	200℃/5kg	ASTM D1238/ISO 1133		g/10min
		220℃/10kg	ASTM D1238/ISO 1133		g/10min
	吸水率 23℃/24H		ASTM D570/ISO 62		%
热性能	热变形温度	退火	ASTM D648/ISO 75		℃（℉）
		未退火	ASTM D648/ISO 75		℃（℉）
	维卡软化点		ASTM D1525/ISO R306	155	℃（℉）
	熔点		-	178	℃（℉）
	燃烧性（率）		UL94
	线性膨胀系数		ASTM D696/ISO 11359		mm/mm.℃
电气性能	介电常数	100HZ	ASTM D150/IEC 60250
		1MHZ	ASTM D150/IEC 60250
	体积电阻率		ASTM D257/IEC 60093		Ω.cm
	表面电阻率		ASTM D257/IEC 60093	1.00E	Ω
	耐电弧性		ASTM D495/IEC 60112
加工条件	干燥条件
	加工温度	射嘴			℃
		料筒前段			℃
		料筒中段			℃
		料筒后段			℃
	熔体温度				℃
	模具温度				℃
	压力	注塑压力			Mpa
		保压压力			Mpa
		背压			Mpa
	螺杆转速				rpm
其他	备注	一般用途，表面经润滑树脂，有优异的加工成型特性。均一良好的特性。
	颜色	本色

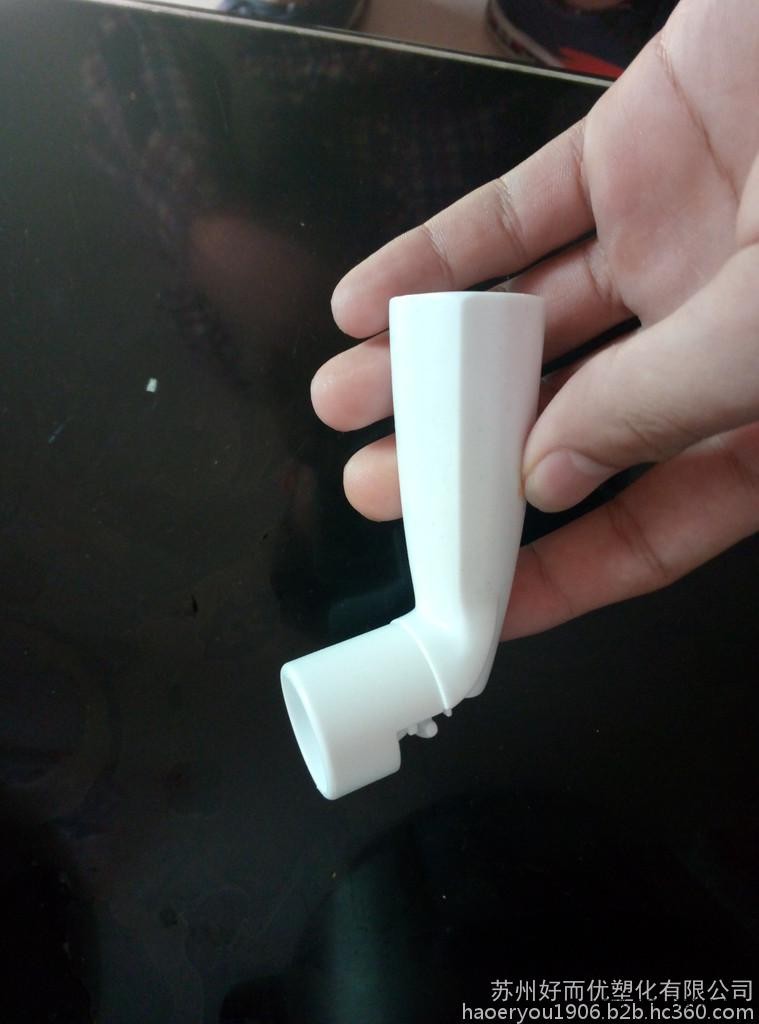

	特性	一般机械零件、齿轮、拉炼、凸轮。有素材可供机械加工。

联系电话：18551114352
