SHJ—50双螺杆混炼挤出机组配置及报价

一,生产物料：视厂家需要

二,产量要求：视配方而定

三,供货范围：

四、主要配置说明

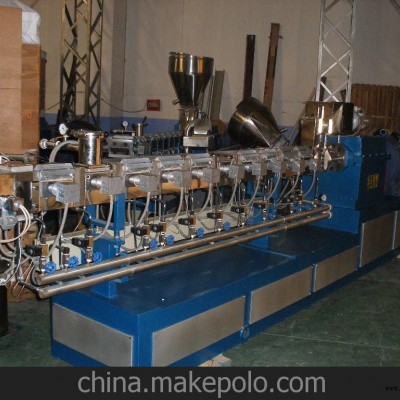

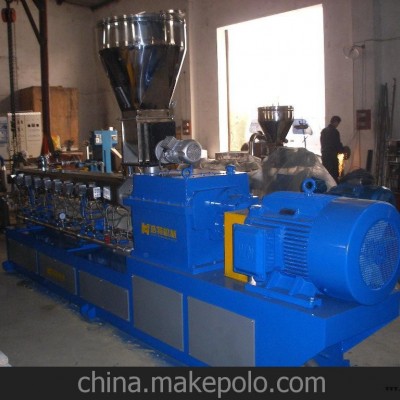

（一）SHJ—55双螺杆混炼挤出机组

1、长径比：44：1

2、螺杆直径：51.5㎜，

3、螺杆最大转速：500rpm

4、筒体总长：1900㎜

5、筒体数量；10

6、主电机：45 KW、交流

7、螺杆元件及芯轴

 1）螺杆与芯轴采用渐开线花键联接，筒体采用耐磨型双金属材质，内衬α101硬质合金套；螺杆元件采用耐磨型高速工具钢材质W6Mo5Cr4V2( 6542)；螺杆芯轴采用40CrNiMoA材质；第一节筒体设主喂料机，第六节设玻纤加料口，第十节筒体设真空排气口。

2）螺纹组件采用积木式组合。

8、传动箱：

1）传动箱采用平行型，采用平行三轴式设计，集减速与扭矩分配与一体，轴承采用进口轴承。

2）同时采用浸油润滑系统，建立低油位和超压报警系统，及时提醒客户加油和换油，保证传动箱的长时、高效运转。

3）传动箱采用球墨铸铁材料铸造，增加了箱体刚度，提高运转的平稳性及安全系数，整体可靠性与承载能力提高25%以上。

4）螺杆最大转速为500rpm，

5）齿轮：精度等级7级高精度，高速重载硬齿面，材料20CrNi2MoA,HRC58—62。

9、筒体加热全部采用铸铁加热器，筒体冷却采用软水循环冷却，循环冷却控制电磁阀采用意大利CEME9313产品。

（二）、双螺杆计量喂料机

1、驱动电机：1.1KW，采用交流电机

2、变频调速：优利康变频调器调速

3、减速箱速比：17

4、喂料螺杆：啮合螺杆

5、电机与喂料减速机采用直联式，喂料体中带卧式搅拌器，喂料平稳均匀，不架桥。

6、强制喂料机一台

（三）、真空系统

1、SK—0.4水环真空泵

2、驱动电机：1 .5KW

3、真空室、真空表、真空罐一套

（四）、切粒系统

1、液压快速换网一套

2、冷拉条切粒机头一套

3、3米不锈钢水槽一台

4、不锈钢吹干机一台

5、300切粒机一台

（五）、电气自控系统

1、3×380V，交流50Hz。

2、主要电器控制元件名牌产品。

3、主电机为交流电机，45KW，主机调速装置为优利康变频器调速。

4、喂料机调速装置为惠丰交流变频器。

5、日本RKC智能型温控仪表。温控精度达到±2C°，它可以通过PID自整定系统跟踪物料体系达到最佳控制效率。

6、电磁阀采用意大利进口CEME9313电磁阀。

7、微型继电器采用日本OMRON产品。

8、加热由温控表通过固态继电器控制，采用耐高温导线，耐温可达800 C°。

9、热电偶采用补偿导线，以防传送途中信号损失。

10、联锁联控系统：

  1）油润滑系统与主机联锁，即启动油泵后，才能启动主机。

  2）喂料系统与主机联锁，即启动主机后，才能启动喂料机，喂料机出现故障，主机延时停机，主机因故停机，喂料机即停。

3）压力系统与主机联锁，即过压时，主机及喂料均停止工作。

4）电流与主机联锁，即过流时，主机及喂料均停止工作。

五、报   价：以上配置SHJ—50机组最优惠价格为人民币：欢迎咨询

六、付款方式：总价5万作为定金，定金到帐合同生效，提货时付5万，其余尾款一年内付清。

七、交货期：合同生效后30天内交货，供方负责代办运输，运费由需方承担。

八、安装调试：机组货到后，贵方按我方提供的技术文件使机组安装就位后，通知我方，我方即派调试人员到贵方现场指导设备安装及负责调。

九、保质期：所供设备无偿保修一年（因贵方操作失误造成的设备损坏及易损件除外），保修期过后，长期提供成本价备品备件服务，终身提供技术咨询服务。

十、售后服务：

1、设备出现问题，接到贵方传真通知后，8小时提供解决问题方案，重大问题约定时                               间内派出维修人员到贵方现场维修。

2、建立回访制度，定期主动联系贵方。

3、长期提供技术咨询服务。

十一、资  料：电气安装图纸各一套，双螺杆挤出机说明书，调速器说明书，传动箱结构示意图，螺杆组合图，产品合格证等。
