| 长度 | 咨询客服 |
|---|---|
| 孔径 | 咨询客服 |
| 外径 | 咨询客服 |
| 外形尺寸 | 咨询客服 |
| 许用转速 | 咨询客服 |
| 重量 | 咨询客服 |
| 轴孔 | 可定制 |
| 是否标准件 | 非标准件 |
| 标准编号 | YY-005 |
| 是否进口 | 否 |
| 联轴器类型 | 膜片联轴器 |
| 品牌 | 昌远传动 |
| 型号 | YY-005 |
| 加工定制 | 是 |
| 是否原厂 | 是 |
| 允许扭矩 | 咨询客服 |

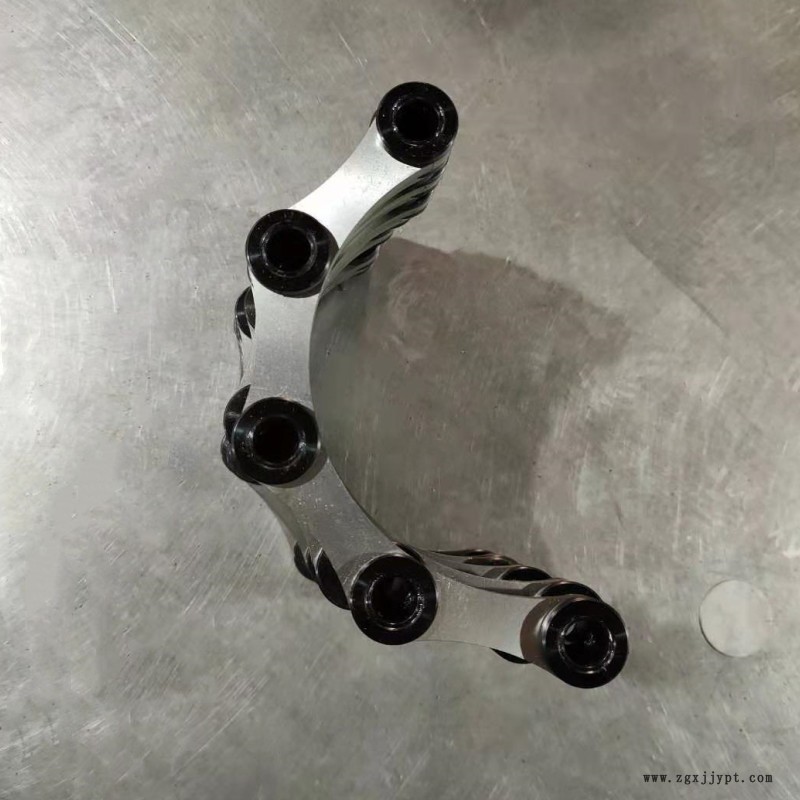

联轴器膜片小型连杆
产品特点:
1.联轴器膜片是由不同厚度的单片不锈钢304膜片叠加在一起,通过铆套固定完成。
2分为四方形、多边形、梅花形、圆形、连杆形、铆钉形等。3.单片膜片可以用激光切割机切割,也可以用线切割完成。激光切割速度快,表面光洁,线切割精度相对高一些,表面可能有少许油污,现在一般激光切割的流行。
4. 膜片可以承受各种不同的力量,不用润滑,不用维护,载荷大,可变形,普遍应用于中高转速的设备传动。
联轴器膜片主要承受4种力
(1)转矩产生的薄膜应力。一侧矩产生的力,平均分布在4个间隔的螺栓孔上,在所有的1/4膜片上,该力沿周向作用于中间螺栓孔1中部,固定径向位移和轴向位移。
(2)离儿惯性力产生的离儿应力。高转速机械离儿惯性力,在结构的应力计算重要,其离心惯性力,可以按径向单位体力
上=2rp(2兀 n /60)加载,方向沿径向问外,公式中 n 为转速,为半径, P 为密度。固定中间螺栓孔的径向位移、周向位移和向位移,周边无其它载荷作用。
(3)轴向安装误差引起的弯曲应力。由于在轴线方向的安装实际误差,使膜片沿轴线方向发生安装弯曲变形。该位移加载在中间累栓孔处的轴线方向,径向位移和轴问位移固定。
(4)角向安装误差引起的弯曲应力(周期性盈利)。由于在轴线角向的实际安装误差,使膜片沿轴线方向发生周期性的变形,面且它是决定膜片疲劳寿命的主要因素
附加应力的大小不光与两轴的角位移、两轴相对轴向位移有关,还与联轴器的螺栓数、膜片厚度、联轴器螺栓分布半径等因素有关,因此建议具体找正标准,应根据设备设计要求进行,不能充统充按径问小于等于0.15m,端面跳动小于寺于0. Inu
