| 类型 | 其它 |
|---|---|
| 品牌 | 宏广 |
| 型号 | 钢丝缠绕钢丝编织 |

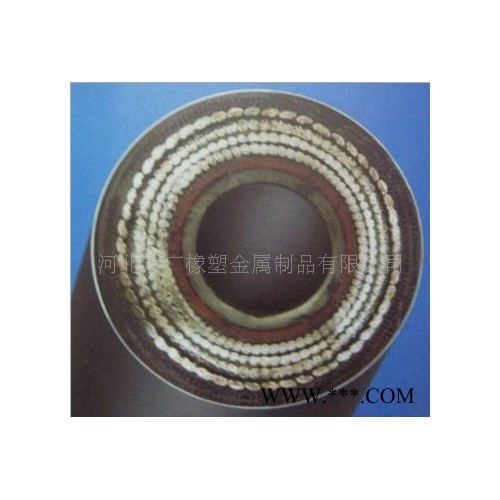

高压缠绕胶管
SAE J517 TYPE 100 R12 标准
产品结构及性能：
内胶层：黑色耐油合成橡胶。
增强层：由四层高强度，高抗拉的软管专用钢丝构成的缠绕式增强层（4W/S）
外胶层：黑色耐油、耐腐蚀、耐磨的合成橡胶，外观为布纹面。
温度范围:-40 ℃至 +121 ℃
:::::此类胶管具有良好的耐热油抗脉冲性能，适用于工程机械及连续作业的液压设备。
| 通径 | 胶管内径 | 增强层外径 | 管外径 | 工作压力 | 爆破压力 | **小弯曲半径 | 重量 | 成品长度 | |||
| inch | mm | mm | mm | MPa | psi | MPa | psi | mm | kg/m | metres | |
| 10 | 3/8 | 9.5 | 17.2 | 20.3 | 27.5 | 4000 | 110.3 | 16000 | 125 | 0.62 | 20至40 |
| 13 | 1/2 | 12.7 | 20.7 | 23.8 | 27.5 | 4000 | 110.3 | 16000 | 180 | 0.85 | 20至40 |
| 16 | 5/8 | 15.9 | 24.6 | 27.4 | 27.5 | 4000 | 110.3 | 16000 | 200 | 1.29 | 20至40 |
| 19 | 3/4 | 19.0 | 27.7 | 30.7 | 27.5 | 4000 | 110.3 | 16000 | 240 | 1.47 | 20至40 |
| 25 | 1 | 25.4 | 34.9 | 38.0 | 27.5 | 4000 | 110.3 | 16000 | 300 | 2.0 | 20至40 |
| 32 | 1 1/4 | 31.8 | 43.9 | 47.0 | 20.7 | 3000 | 82.7 | 12000 | 420 | 2.86 | 20至40 |
| 38 | 1 1/2 | 38.1 | 50.4 | 53.5 | 17.2 | 2500 | 68.9 | 10000 | 500 | 3.24 | 20至40 |
| 51 | 2 | 50.8 | 63.7 | 66.7 | 17.2 | 2500 | 68.9 | 10000 | 630 | 4.8 | 20至40 |
