盾构在始发过程中，为防止泥水从洞门圈与盾构壳体形成环形的建筑空隙大量窜入盾构工作井内，影响盾构机开挖面泥水压力、开挖面土体的稳定及盾构内施工，在盾构始发前在洞门处设置性能良好的密封装置。洞门密封采用折页式压板，其主要包括折页式压板、橡胶帘布、弹簧钢板三部分组成，利用螺栓将它们固定在洞门密封环上。

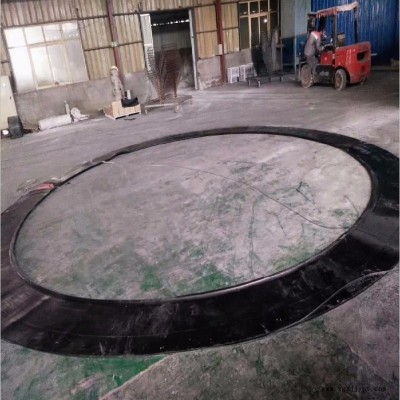

南通地铁宽度600帘布橡胶板 整圆帘布橡胶板 氯丁橡胶材质密封圈

一、 洞门密封装置说明 洞门密封装置主要包括：帘布橡胶板、折页式压板、垫圈和M20双头螺栓等

1、脚手架平台搭设

脚手架钢管采用φ48、σ=3.5mm无锈蚀、无裂纹钢管，平台搭设必须牢固，为了防止倾覆将脚手架可靠的连接在盾构机刀盘

2、利用脚手架钢管搭设的作业平台，及时清理预埋在洞门钢环上的螺栓孔，保证孔内无杂物，螺杆能顺利的旋入到预计位置；

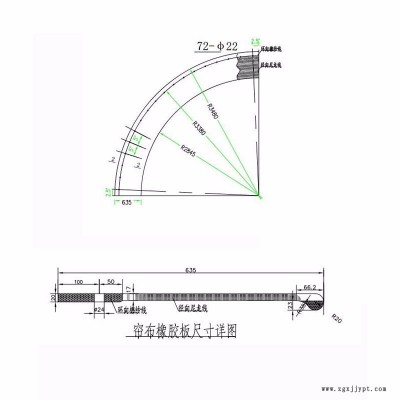

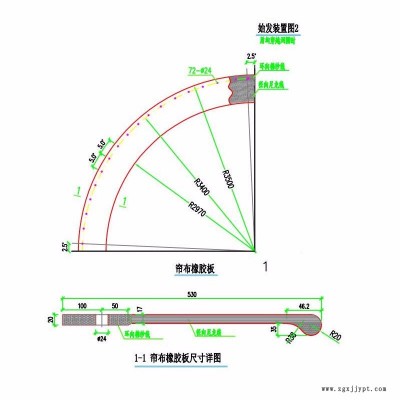

3、螺栓孔彻底清理后，将M20螺栓安装、拧紧，安装的同时注意保持外露端头螺纹的完整无损坏；4、安装帘布橡胶将帘布橡胶板挂在M20螺栓上并将凸缘面向洞门侧。帘布橡胶板安装前，提前检查帘布橡胶板有无破损，若有则及时更换。帘布橡胶板每5。一个φ24螺栓孔，安装时注意帘布橡胶板孔位与洞门预埋钢板孔位一一对应；5、安装折页压板帘布橡胶板安装完后，再安装折叶压板；

6、安装垫圈

折页压板安装完成后，再安装垫圈，垫圈压紧折页压板。

7、安装M20螺栓螺帽帘布橡胶板、折页式压板、垫圈安装完成后拧紧M20螺栓螺帽。

8、盾构始发时，刀盘涂抹黄油，防止刀盘旋转损坏洞门密封装置。
