材料 | 不锈钢 |
---|---|
产地 | 广东 |
防护等级 | IP65 |
输出信号 | 4~20mA |
线性度 | 1%F.S. |
制作工艺 | 集成 |
种类 | 位移 |
重复性 | 1%F.S. |
材料物理性质 | 磁性材料 |
材料晶体结构 | 其他 |
迟滞 | 位移传感器 |
品牌 | 贺迪 |
型号 | HDM-L |
HDM-L磁致伸缩位移橡胶机械位移控制传感器订制 【产品介绍】:
HDM-L系列磁致伸缩线性位移传感器主要由磁致伸缩线(波导丝)、测杆、电子仓和套在测杆上的非接触磁环(内装有磁铁)组成,具有高精度、长量程线性、位置测量的位移传感器,主要应用于机械定位测量和位移量变化监测。供电方式灵活,接线方法多种且极为方便,可满足各种测量、控制、检测的要求;采用非接触测量方式,解决了因磨擦、磨损等造成的使用寿命低的问题。该传感器性能高,寿命长,有良好的环境适应性、可靠性和稳定性,安装简单,为用户使用带来极大的方便。
【系列用途】: 基站柴油发电机油箱液位检测
冶金机械位移测量
水利阀门控制
橡胶机械位移控制
大坝安全检测
◆稳定性能好,精度够高,该专用产品的精度达0.1%F.S.,完全满足客户1~2mm的精度要求;
◆能配合客户系统设备即时地反映油箱内液位变化的情况,解决客户的需求点;
◆能即时地根据客户对死区的要求作出控制方案,赢得客户对公司跟踪服务的认同;
◆安装方便,油箱生产时只需根据法兰尺寸开孔,磁尺配带法兰盖固定在油箱孔即可;
◆磁尺产品配带可调节装置,对规格不一的油箱可进行上下微调,规范产品量程。
◆非接触式连续测量,使用寿命长
◆高精度、高重复性测量
◆量输出,重启无须重归零位
◆多种信号可选,性能稳定可靠
◆可同时测量多个位置量(SSI 信号除外)
◆防射频干扰
◆不需定期标定和维护
◆安装方式灵活、简便
◆抗污能力强,适用于恶劣工业环境
◆零点、满度在量程范围内 **可调(SSI 信号除外)
【应用概述】:
HDM-L系列磁致伸缩位移传感器采用磁致伸缩原理,非接触式结构,具有使用寿命长,精度高、重复性好等测量优点,广泛应用于伺服液压油缸、气轮机气阻阀门、伺服气缸活塞、水轮机导叶开度等位移量检测与控制和很多要求机械定位和位移检测精度高的设备上。磁尺灵活的供电方式和多种可选信号输出,可应用在各种闭环控制系统中,且质量价格比高;良好的环境适应性、可靠性和稳定性,可广泛应用于替代电阻式位移传感器、LVDT等传感器作为位移测量之用。
【产品参数】:供电电源: +24VDC±10%;±15VDC±10% ;+12VDC~+24VDC ±10%
输出方式: 0~5VDC、0~10VDC、-5~+5VDC、-10~+10VDC 、4~20mADC、Modbus-RTU、Modbus-ASCII、SSI、Profibus、START/STOP等
有效量程范围: 刚性结构50~5000mm;柔性结构4000~20000mm(可根据客户特殊要求订做)
负载特性: 电流信号输出负载电阻为500Ω;电压信号输出负载电流为2mA工作电流<70mA
非线性误差: <±0.05%F.S.(300mm以下误差150um)
重复性误差: <±0.002%F.S
分辨率: 模拟采用16BitD/A转换;数字<1μm
迟滞: <±0.002%F.S.
温度影响: <±0.007%/F.S./℃
工作温度: -40~+85℃
储存温度: -40~+100℃
零点可调范围: **F.S
满度可调范围: **F.S
更新时间: 与量程有关,不超过20ms
测杆材质: 304、316不锈钢(特殊定制)
电子仓外壳材质: 304
连接形式: A.螺纹连接、B.法兰连接、C.固定座
出线方式: A.直出电缆线、B.航空插头、C.接线端子
外壳防护等级: 电子仓IP65、测杆IP68
防爆标志: ExdⅡBT5、ExiaⅡCT6

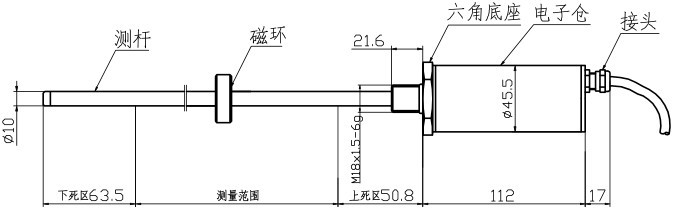

【产品尺寸图】:1、 刚性测杆结构示意图

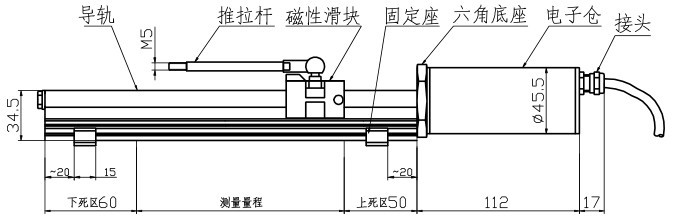

2、 外置一体式结构示意图
