LQZ球形支座长期供应-LQZ球形支座-衡水丰垚工程材料厂家
产品: 浏览次数:352LQZ球形支座长期供应-LQZ球形支座-衡水丰垚工程材料厂家
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2022-05-29 00:34

详细信息
  • 供货总量 : 不限
  • 价格说明 : 议定
  • 包装说明 : 不限
  • 物流说明 : 货运及物流
  • 交货说明 : 按订单

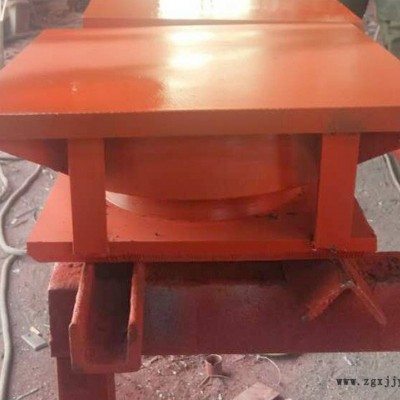

LQZ系列球型支座

LQZ系列球型支座的设计参数 1、支座反力

a、支座垂直支反力从1500-100000KN,分30级。也可根据用户要求进行特殊规格的设计、制造。

b、支座可承受的水平力:固定支座和纵向活动支座在非滑移方向的水平支反力不小于垂直支反力的10%o 2、支座设计转角分0.02和0.05弧度两种。也可根据用户要求,设计其它转角或更大转角的支座。 顺桥向:±50-100、±150、±200、±250mm。 横桥向:多向活动支座为±400mm。

LQZ高承载全封闭球型支座

LQZ高承载全封闭球型支座是一种新型支座,因其承载能力高、转角大、转动灵活、转动力矩与转角无关等优点,可广泛应用于各种跨度、各种类型的桥梁,特别适用于大跨度桥梁及宽桥、曲线桥、坡道桥等构造复杂的桥梁。??LQZ球型支座工作原理和构造??

球型支座由下座板、球面四氟板、密封裙、中间座板、平面四氟板、上滑板和上座板组成。?

球型支座的水平位移是由上(支座)滑板与中座板上的平面四氟板之间的滑动来实现的。另外,通过在上座板上设置导向板(槽)或导向环来约束支座的单向或多向位移,可以制成单向活动球型支座和固定球型支座。?

球型支座的转角是由中座板的凸球面与下座板上的球面四氟板之间的滑动来实现的。通常由于支座的转动中心与上部结构的转动中心不复合,而在中座板和下座板之?间形成第二滑动面。根据上部结构与支座转动中心的相对位置,球面转动方向可以与平滑动方向一致或相反。如果两个转动中心复合,则无平面滑动。

球形支座它由下支座凹板、球冠衬板、上支座滑板、聚四氟乙烯滑板(平面和球面各一块,以下简称四氟板)及橡胶密封圈和防尘罩等部件组成。那么球形支座有哪些优点呢?下面带大家来了解一下。

首先,我们要对球形支座进行定期的检查及养护,LQZ球形支座,清除支座附近的杂物及灰尘;其次,我们要观察支座有无老化形象并及时更换;后,松动螺母一次,清洗上油以免螺母锈死,然后紧固,并且定期对支座钢件进行尤其防锈处理(不锈钢滑动面除外)。  球形支座是在板式支座的顶部用橡胶制造成球形表面,球冠中心橡胶厚为4-8mm,它除了公路桥梁板式橡胶支座所具有的所有功能外,LQZ球形支座长期供应,通过球冠调节受力状况,适用于有纵横坡度的立交桥及高架桥,以适应2%到4%纵横坡下,其中桥梁与支座接触面的中心趋于圆形板式橡胶支座的中心。

梁端反力通过球面表面橡胶逐渐扩散传至下面几层钢板和橡胶层。在支座底面加一圈直径D=2.5mm的半圆形橡胶圆环,支座受力时首先由底部圆环变形压密,调节底面受力状况,以改善或避免支座底面脱空现象的产生,使支座底面受力均匀。  球形支座的顶部为球冠状,底部一般采用有半圆形圆环或者四氟板(F4),所以它能具有很好的各向同性的特性,因此在工作时能够既有效地适应桥梁支点的转角位移需要,又能保证上部结构的荷载能有效地传递给下部结构,又可避免板式支座的边缘固偏心受力大容易破huai和脱空现象的发生。  上述就是为大家介绍的球形支座的优点,后续大家有任何问题或者还想要了解相关内容都可以联系我们,我们有的技术人员为大家提供zui的解答。

LQZ球形支座长期供应-LQZ球形支座-衡水丰垚工程材料厂家由衡水丰垚工程材料有限公司提供。衡水丰垚工程材料有限公司拥有很好的服务与产品,不断地受到新老用户及业内人士的肯定和信任。我们公司是商盟认证会员,点击页面的商盟客服图标,可以直接与我们客服人员对话,愿我们今后的合作愉快!
